Produktnummer: 9269

93Ω RG-62A/U-Typ, Nr. 22 Sol BCCS, halbfestes PE, BC-Geflecht, PVC-Ummantelung, CM

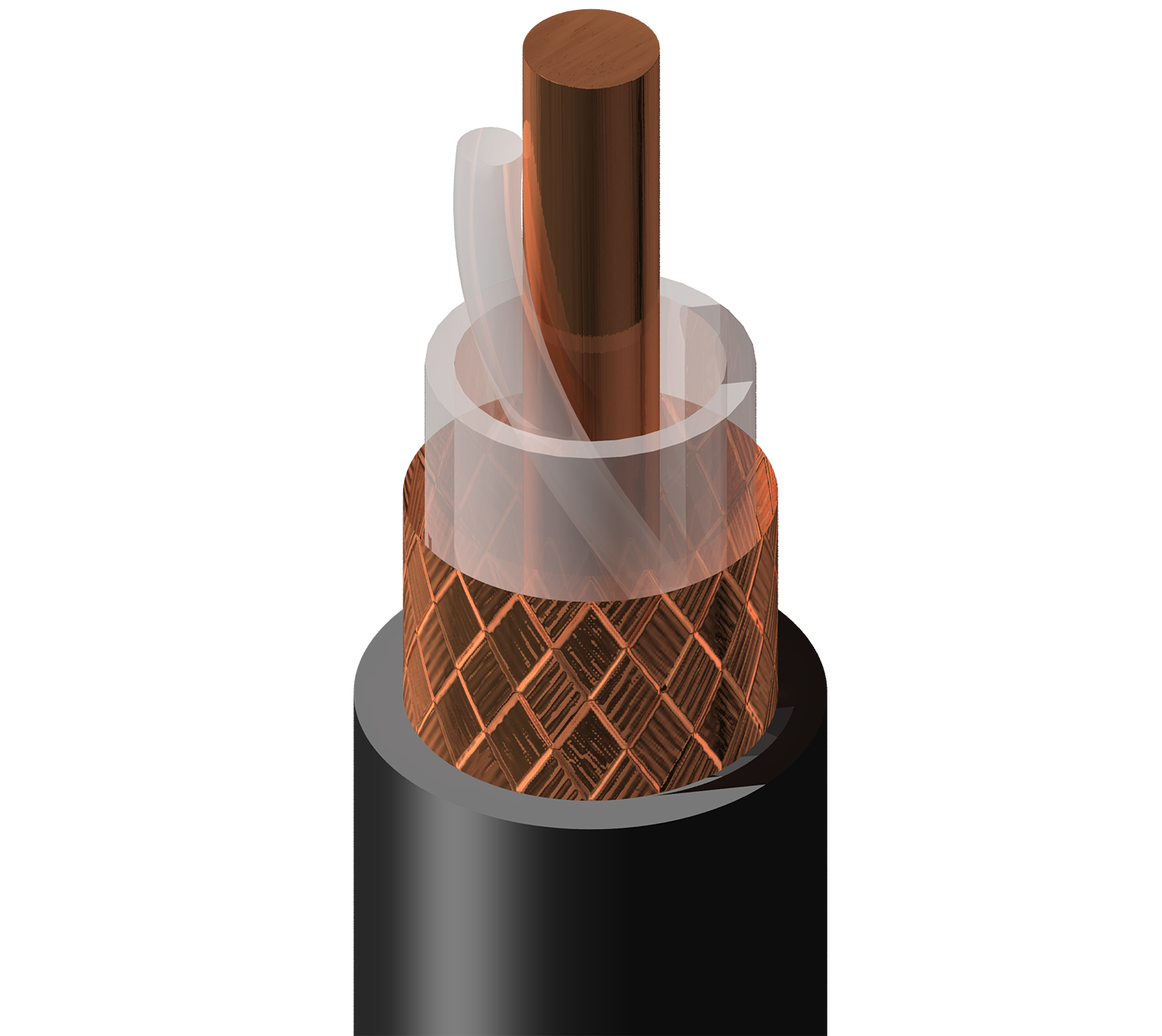

Koaxialkabel 93Ω Typ RG-62A/U, 22 AWG massiver, blanker, kupferbeschichteter Stahl, halbfeste Polyethylen-Isolierung, blanker Kupfergeflechtschirm (95 % Abdeckung), PVC-Mantel, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9269
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Computer, Instrumentierung

RG-Typ

62

Leiter

Size Stranding Nom. Diameter Material
22 AWG Solid 0.025 in BCCS - Bare Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Semi-Solid) 0.146 in (3.71 mm) White Solid PE monofilament spiral around conductor. Solid PE tube over monofilament

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Braid Bare Copper (BC) 95%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.239 in (6.07 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,239 Zoll (6,07 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.30 dB/100ft
10 MHz 0.90 dB/100ft
50 MHz 1.90 dB/100ft
100 MHz 2.70 dB/100ft
200 MHz 3.80 dB/100ft
400 MHz 5.30 dB/100ft
700 MHz 7.30 dB/100ft
900 MHz 8.20 dB/100ft
1000 MHz 8.70 dB/100ft

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
41.2 Ohm/1000ft 2.9 Ohm/1000ft (9.5 Ohm/km) 13.5 pF/ft (44.3 pF/m) 93 Ohm 84%

Speisung

UL Voltage Rating Voltage Rating
300 V (CM), 30 V (UL AWM 1478) 300 V RMS

Temperatur

UL Temperature Operating
60°C -40°C to +60°C

Biegeradius

Installation Min.
2.4 in (61 mm)

Maximale Zugspannung

88 lbs (40 kg)

Gewicht Kabelgebinde

34 Pfund/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Sonnenlichtbeständigkeit – nur schwarz, Freileitungen – Bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1685

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CL2, CM

AWM-Compliance

AWM 1478

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

P-MSHA-SC-182/3, IBM Teilenummer 323921

Plenum-Nummer

89269, 87269, 82269

Aktualisierung und Überarbeitung

Revisionsnummer: 0.488 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.488 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9269 A8RU1000 Beige UnReel 1.000 ft 612825226079
9269 010500 Schwarz Rolle 500 ft 612825226154 C
9269 010U500 Schwarz UnReel 500 ft 612825226109
9269 0101000 Schwarz Rolle 1.000 ft 612825226116
9269 010U1000 Schwarz UnReel 1.000 ft 612825226093
9269 0101640 Schwarz Rolle 1.640 ft 612825226123 C
9269 0102000 Schwarz Rolle 2.000 ft 612825226130 C
9269 0103280 Schwarz Rolle 3.280 ft 612825226147 C
9269 0105000 Schwarz Rolle 5.000 ft 612825226161 C
9269 060U1000 Chrom UnReel 1.000 ft 612825226178
9269 003U1000 Orange UnReel 1.000 ft 612825226086
