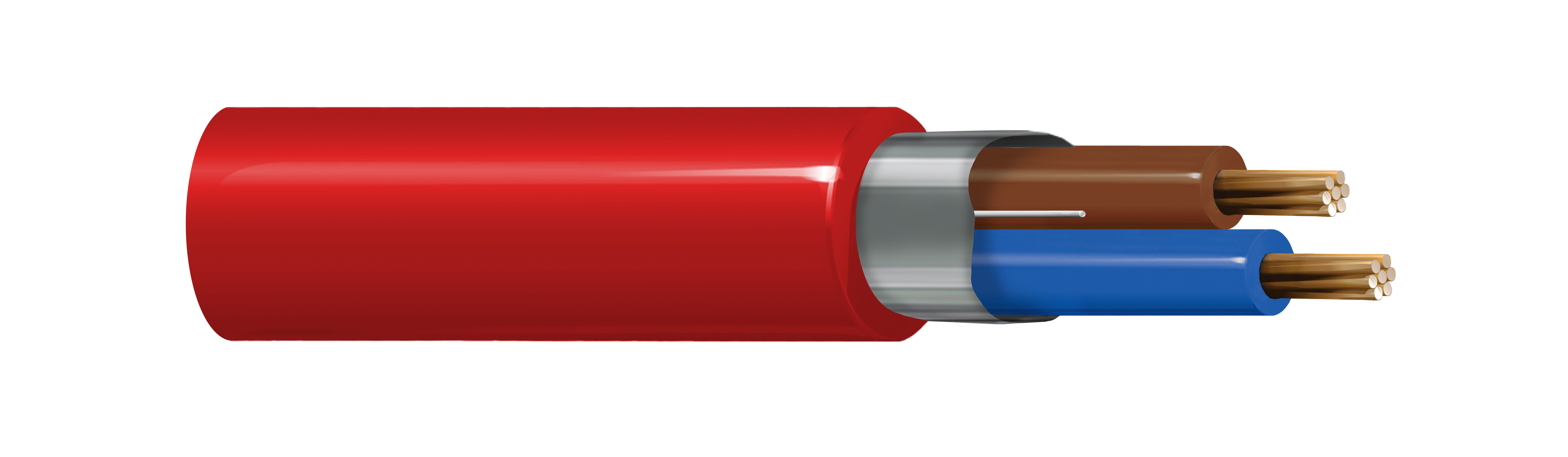

Safe-T-Line 2 x 1,5 mm2 Litze BC, feuerbeständig, LPCB-zugelassen, Mehrleiter, BS 6387 CWZ, EN 50200 PH120+Anhang E, IEC60331-2, geschirmt, Silikonkautschuk-Isolierung, raucharmer, halogenfreier Mantel

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Schaltkreisintegrität, Intercom-/PA-Systeme, Sound-/Audiosysteme, Steuerungssysteme, Feueralarmsysteme, Sprachevakuierungssysteme, Notfall- & Sicherheitssysteme

Konstruktionsmerkmale

Leiter

No. of Elements	Size	Stranding	Material
2	1.5 mm²	Stranded	BC - Bare Copper

Isolierung

Material	Nom. Thickness	Color Code	Notes
Silicone Rubber	0.7 mm (0.028 in)	Brown, Blue	BS7655 EI2

Äußere Abschirmung

Shield Type	Material	Coverage	Notes
Tape	Bi-Laminate (Alum+Poly)	100%	Drainwire 0.8mm tinned copper

Anmerkungen zur Tabelle der äußeren Abschirmung	Band mit Ummantelung verklebt

Äußere Ummantelung

Material	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	7.90 mm (0.311 in)

Äußere Ummantelung1 Anmerkungen zur Tabelle	COO auf Kabelummantelung gedruckt
Gesamtdurchmesser des Kabels (Nennwert)	7,90 mm (0,311 Zoll)

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)
12.1 Ohm/km (3.69 Ohm/1000ft)	75 pF/m (23 pF/ft)	115 pF/m (35.1 pF/ft)

Speisung

Voltage Rating
300/500 V

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-40°C To +90°C	0°C To +70°C	-40°C To +90°C

Biegeradius

Installation Min.
47 mm (1.9 in)

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	IEC 60332-1-2, IEC 60332-3-24, IEC 60332-3-25, IEC 60331-2, EN50200 PH30, PH60,PH120. EN50200 Anhang E30, BS6387:2013 CWZ
CENELEC-Compliance	EN 60228
Europäische Halogenfreie Standards	IEC 60754-1 – Halogenmenge = IEC 60754-1, IEC 61034-2 – Rauchdichte, Mindestdurchlässigkeit = 60 %
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung

Produkthinweise

Anmerkungen	BS6387 CWZ: C – Feuer bei 950°C - 180 Min., W – Feuer & Wasser bei 650°C - 15 + 15 Min.,Z – Feuer & mechanische Stöße bei 950°C -15 Min. Herkunftsland auf der Jacke aufgedruckt. Dies ist eine vorläufige technische Design-Spezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 6 km. Dieses Produkt hat die Standardfarbe Rot und die Standardlänge 500 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 79001FS ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.

Anmerkungen

BS6387 CWZ: C – Feuer bei 950°C - 180 Min., W – Feuer & Wasser bei 650°C - 15 + 15 Min.,Z – Feuer & mechanische Stöße bei 950°C -15 Min. Herkunftsland auf der Jacke aufgedruckt. Dies ist eine vorläufige technische Design-Spezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 6 km. Dieses Produkt hat die Standardfarbe Rot und die Standardlänge 500 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 79001FS ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
