Produktnummer: 9L30050

Flaches graues Flachbandkabel, 0,025 Zoll Rastermaß, Serie 9L300XX, #30-50c, PVC-Ins

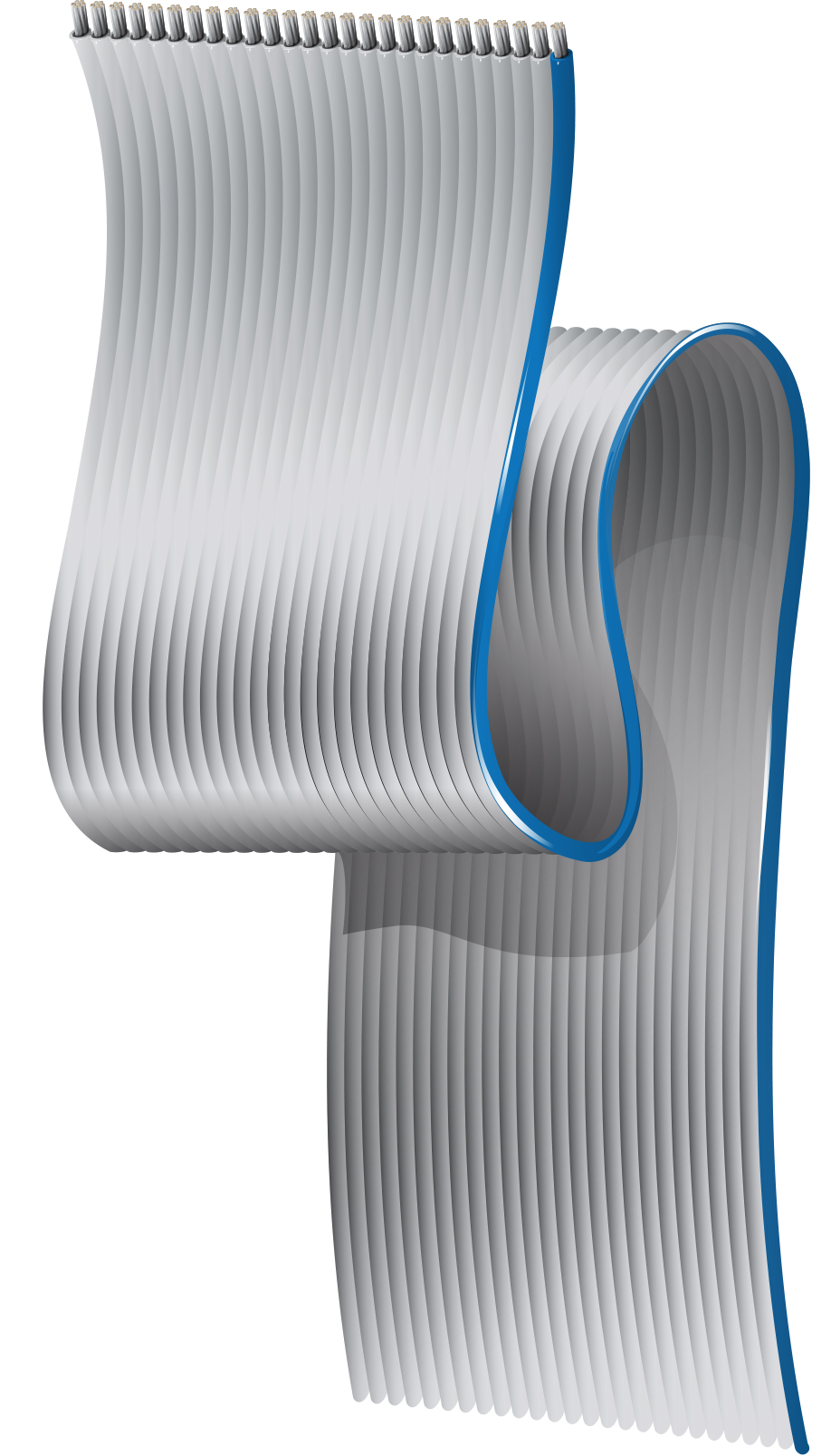

Miniaturisiertes flaches graues Flachbandkabel, 0,025 Zoll Rastermaß, Serie 9L300XX, 50 Leiter, 30 AWG (7 x 38) verzinntes Kupfer, PVC-Isolierung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9L30050
  • 9L30050
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Interne Verbindung, interne Verdrahtung elektronischer Geräte, höhere Signaldichte, Designflexibilität, zuverlässiger Massenanschluss an Standard-IDC-Steckverbinder

Leiter

AWG Stranding Material
30 7x38 TC - Tinned Copper

Anzahl der Leiter

50

Isolierung

Material Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.008 in

Farbtafel

Color
Gray

Farbkarte1 Tabellennotizen

Der erste Leiter ist rot gestreift

Leiterabstand

.025 + /- .002 Zoll

Leiterabstand Mitte – Mitte außen

1,225 + /- .007 Zoll

Äußere Ummantelung 1, Nennweite

1.250 +/- .007 in

OuterJacket1, nominale Stärke des flachen Abschnitts

0.027 in

Leiter DCR

Nominal Conductor DCR
108 Ohm/1000ft

Kapazität

Element Nom. Capacitance Conductor to Conductor
@ 1 kHz (GS) 18 pF/ft
@ 1 kHz (GSG) 32 pF/ft
@ 1 MHz (GS) 14 pF/ft
@ 1 MHz (GSG) 24 pF/ft

Min. Isolationswiderstand

10.000 MOhm

Induktivität

Element Nominal Inductance
@ 1 MHz (GS) 0.21 µH/ft
@ 1 MHz (GSG) 0.14 µH/ft

Impedanz

Nominal Balanced Characteristic Impedance Description Nominal Characteristic Impedance Nominal Characteristic Impedance Description
(GS) 105 Ohm (GS)
(GSG) 70 Ohm (GSG)

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz] Nom. Insertion Loss
10 MHz 5.4 dB/100ft
20 MHz 9.5 dB/100ft
30 MHz 14.1 dB/100ft
40 MHz 18 dB/100ft
50 MHz 20.1 dB/100ft
60 MHz 24.9 dB/100ft
70 MHz 26.5 dB/100ft
80 MHz 30 dB/100ft
90 MHz 30.6 dB/100ft
100 MHz 33 dB/100ft

Hochfrequenztabelle (nominal/typisch) Hinweise

GSG=Masse-Signal-Masse-Modus

Verzögerung

Nominal Delay Nominal Velocity of Propagation (VP) [%]
1.52 ns/ft 66%

Asymmetrische Überschneidung

Element Typical Unbalanced NEXT % Typical Unbalanced FEXT % Typical Cross Talk Pulse Rise Time (ns)
10 ft. sample length 6 7.1 3 ns
10 ft. sample length 5.4 7 5 ns
10 ft. sample length 5 6.6 7 ns

Bemessungsstrom

Max. Recommended Current [A]
0.5 Amps per Conductor at 20ºC

Speisung

Dielectric Withstand Voltage UL Voltage Rating
2000 V 150 V

Betriebstemperaturbereich

-40 °C bis +105 °C

Gewicht Kabelgebinde

33 lbs/1000ft

Minimaler Biegeradius der Nebenachse

0.5 in

Compliance gemäß UL AWM

AWM 2678

CSA AWM-Compliance

II A

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

Ja

EU CE-Zeichen

Ja

CA Prop. 65 (CJ für Draht und Kabel)

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Eignung – innen

Ja

Entflammbarkeit gemäß UL

VW-1

UL-Nennspannung

150 V

Plenum (J/N)

Nein

Aktualisierung und Überarbeitung

Revisionsnummer: 0.325 Revisionsdatum: 02-03-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.325 Revisionsdatum: 02-03-2025
