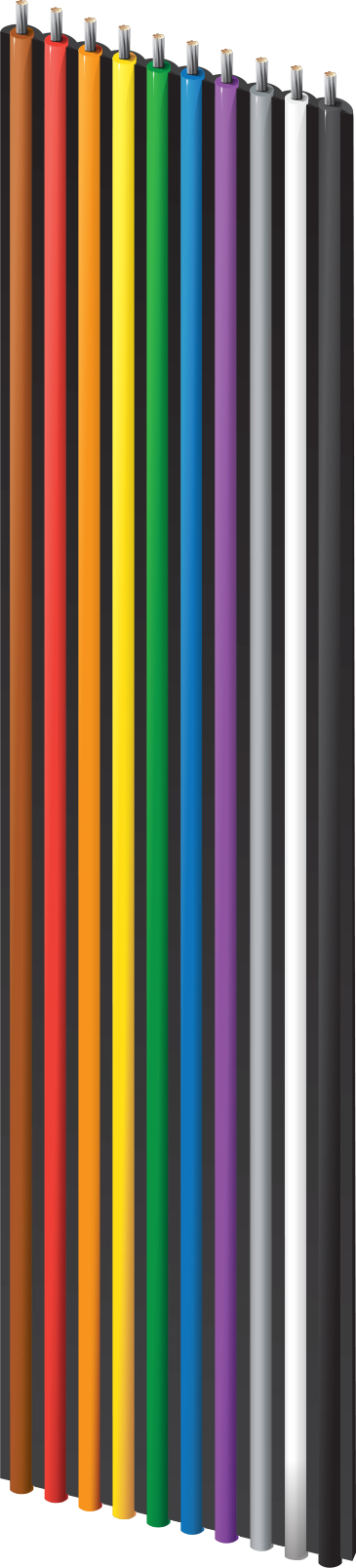

Rainbow-Flachbandkabel, 0,050 Zoll Rastermaß, Serie 9R280XX, 14 Leiter, 28 AWG (7 x 36) verzinntes Kupfer, PVC-isolierte Leiter auf PVC-Substrat

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

9R28014

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Produktbeschreibung

Mögliche Anwendungen	Interne Zusammenschaltung, interne Verdrahtung elektronischer Geräte, farbcodiert zur schnellen Identifizierung & Schaltkreisverfolgung, einfache Ausbrüche für die Schaltkreisführung, ausgelegt für Massenabschluss mit Standard-IDC-Steckverbindern

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material
28	7x36	TC - Tinned Copper

Anzahl der Leiter	14

Isolierung

Material	Nominal Wall Thickness
PVC - Polyvinyl Chloride	0.010 in

Farbtafel

Number	Color
1	Brown
2	Red
3	Orange
4	Yellow
5	Green
6	Blue
7	Purple
8	Gray
9	White
10	Black
Over 10 conductors	Repeat as required

Konstruktion und Abmessungen

Leiterabstand	.050 + /- .003 Zoll
Leiterabstand Mitte – Mitte außen	.650 + /- .006 Zoll
Substratdicke und -material	0,010 Zoll, klares PVC

Äußere Ummantelung 1, Nennweite	.700 +/- .006 in
OuterJacket1, nominale Stärke des flachen Abschnitts	0.036 in

Elektrische Kenndaten

Leiter DCR

Nominal Conductor DCR
68.2 Ohm/1000ft

Kapazität

Element	Nom. Capacitance Conductor to Conductor
@ 1 kHz (GSG)	18 pF/ft
@ 1 MHz (GS)	10 pF/ft
@ 1 MHz (GSG)	15 pF/ft

Min. Isolationswiderstand	10.000 MOhm

Induktivität

Element	Nominal Inductance
@ 1 MHz (GS)	0.29 µH/ft
@ 1 MHz (GSG)	0.2 µH/ft

Impedanz

Nominal Balanced Characteristic Impedance Description	Nominal Characteristic Impedance	Nominal Characteristic Impedance Description
(GS)	150 Ohm	(GS)
(GSG)	105 Ohm	(GSG)

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz]	Nom. Insertion Loss
10 MHz	2.8 dB/100ft
20 MHz	4.8 dB/100ft
30 MHz	6.5 dB/100ft
40 MHz	8.3 dB/100ft
50 MHz	9.8 dB/100ft
60 MHz	12 dB/100ft
70 MHz	13 dB/100ft
80 MHz	14 dB/100ft
90 MHz	15.8 dB/100ft
100 MHz	17 dB/100ft

Hochfrequenztabelle (nominal/typisch) Hinweise	GS=Masse-Signal-Modus; GSG=Masse-Signal-Masse-Modus

Verzögerung

Nominal Delay	Nominal Velocity of Propagation (VP) [%]
1.40 ns/ft	72%

Asymmetrische Überschneidung

Element	Typical Unbalanced NEXT %	Typical Unbalanced FEXT %	Typical Cross Talk Pulse Rise Time (ns)
10 ft. sample length	4.8	7	3 ns
10 ft. sample length	3.5	4.7	5 ns
10 ft. sample length	3	3	7 ns

Bemessungsstrom

Max. Recommended Current [A]
1 Amp per Conductor at 20ºC

Speisung

Dielectric Withstand Voltage	UL Voltage Rating
2000 V	300 V

Temperaturbereich

Betriebstemperaturbereich	-20 °C bis +105 °C

Mechanische Kenndaten

Gewicht Kabelgebinde	17 lbs/1000ft
Minimaler Biegeradius der Nebenachse	0.5 in

Standards

Compliance gemäß UL AWM	AWM 20932

Anwendbare Umwelt- und andere Programme

EU-Richtlinie 2000/53/EC (ELV)	Ja
EU-Richtlinie 2003/11/EC (BFR)	Ja
EU-Richtlinie 2011/65/EU (RoHS 2)	Ja
EU-Richtlinie 2012/19/EU (WEEE)	Ja
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)	Ja
Einhaltung der EU-Richtlinien	Ja
EU CE-Zeichen	Ja
CA Prop. 65 (CJ für Draht und Kabel)	Ja
MII Bestell-Nr. 39 (China RoHS)	Ja

Eignung

Eignung – innen	Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL	VW-1
UL-Nennspannung	300 V

Plenum/Nicht-Plenum

Plenum (J/N)	Nein

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.333 Revisionsdatum: 02-03-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.333 Revisionsdatum: 02-03-2025

Report An Error

Artikelnummer

Artikelnr.	Farbe	Aufmachung	Länge	UPC
9R28014 000100	Keine	Rolle	100 ft	612825221821
