Produktnummer: 32822

Anschlusskabel, Nr. 22 Str TC UNISTRAND, PVC-Ins, AWM 1007 CSA TYP TR-64TEW

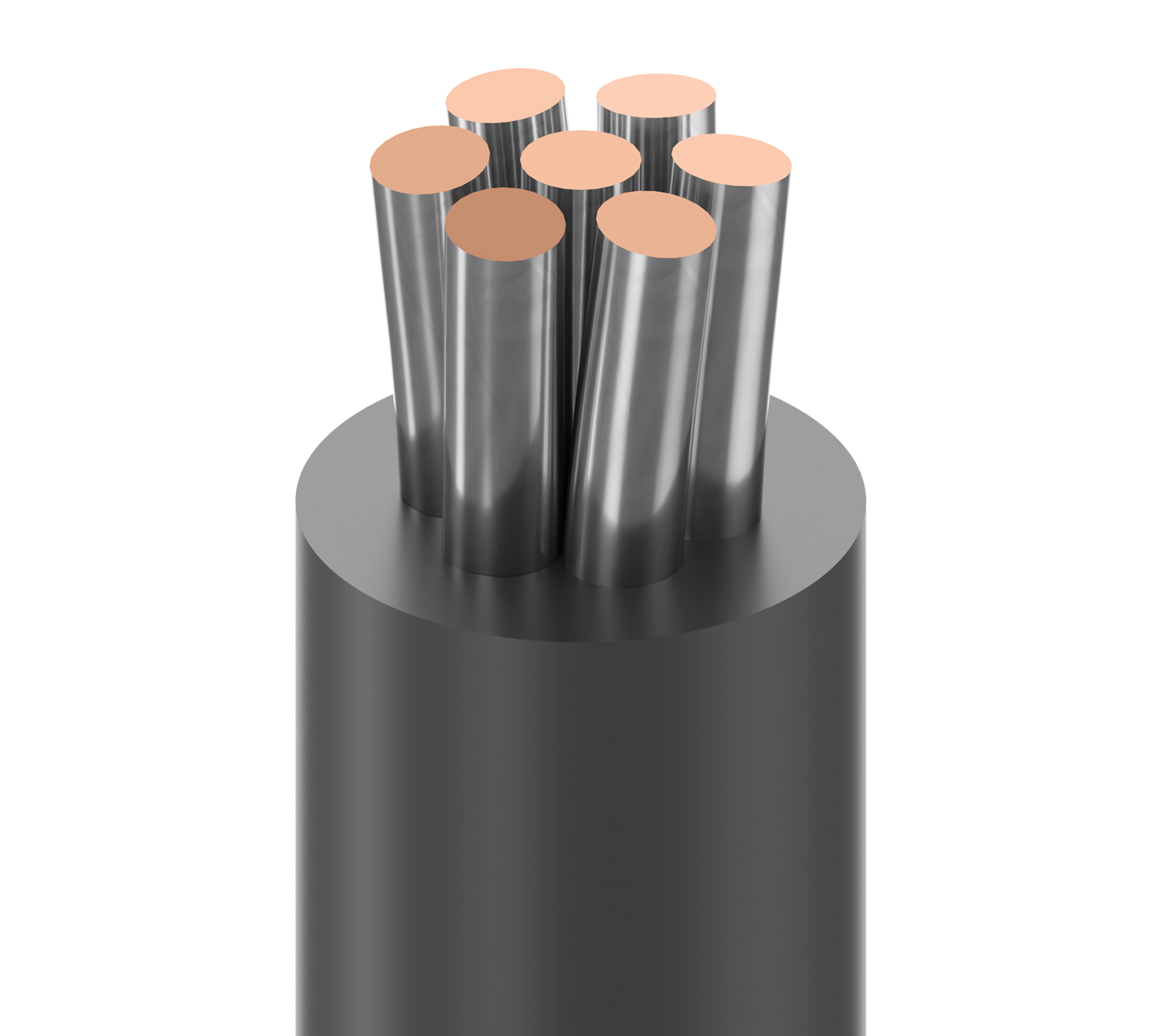

Niedrigtemperatur-Kunststoffanschlusskabel, 22 AWG (7 x 30), verzinntes Kupfer-Unistrand, PVC-Isolierung, AWM 1007 CSA-Typ TR-64 300 V 90 °C VW-1

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
32822
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Verbindungsschaltungen, interne Verkabelung von Computer- und elektronischen Geräten, interne Verkabelung von Haushaltsgeräten

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 1 22 7x30 TC - Tinned Copper (Uni-Strand®)

Isolierung

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.062 in (1.6 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,062 Zoll (1,6 mm)

Speisung

UL Voltage Rating Voltage Rating
300 V 300 V

Temperatur

UL Temperature
80°C

Biegeradius

Stationary Min. Installation Min.
0.07 in (1.8 mm) 0.07 in (1.8 mm)

Maximale Zugspannung

9.1 lbs (4.1 kg)

Gewicht Kabelgebinde

3,6 Pfund/1000 Fuß

Entflammbarkeit/Brandverhalten

VW-1

AWM-Compliance

AWM 1007 (300 V 80°C), TR-64

Millitärische Compliance

nicht zutreffend

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.473 Revisionsdatum: 02-20-2026

Fußnote

I – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS IST 200' ., U – Decklackzusätze auf Lagerfarben. MINDESTBESTELLMENGE 10.000' PRO FARBKOMBINATION. (SIEHE TABELLE FÜR TOPCOAT-ADDITIONEN), Z – DIE ENDGÜLTIGE AUFSTELLUNG KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN., C – AUFSTELLUNG DER KISTENROLLEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.473 Revisionsdatum: 02-20-2026

Fußnote

I – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS IST 200' ., U – Decklackzusätze auf Lagerfarben. MINDESTBESTELLMENGE 10.000' PRO FARBKOMBINATION. (SIEHE TABELLE FÜR TOPCOAT-ADDITIONEN), Z – DIE ENDGÜLTIGE AUFSTELLUNG KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN., C – AUFSTELLUNG DER KISTENROLLEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
32822 0105000 Schwarz Rolle 5.000 ft 612825143307 C I U Z
32822 0055000 Dunkelgrün Rolle 5.000 ft 612825143284 I U Z
32822 0035000 Orange Rolle 5.000 ft 612825143277 I U Z
32822 0025000 Rot Rolle 5.000 ft 612825143260 I U Z
32822 0095000 Weiß Rolle 5.000 ft 612825143291 C I U Z
