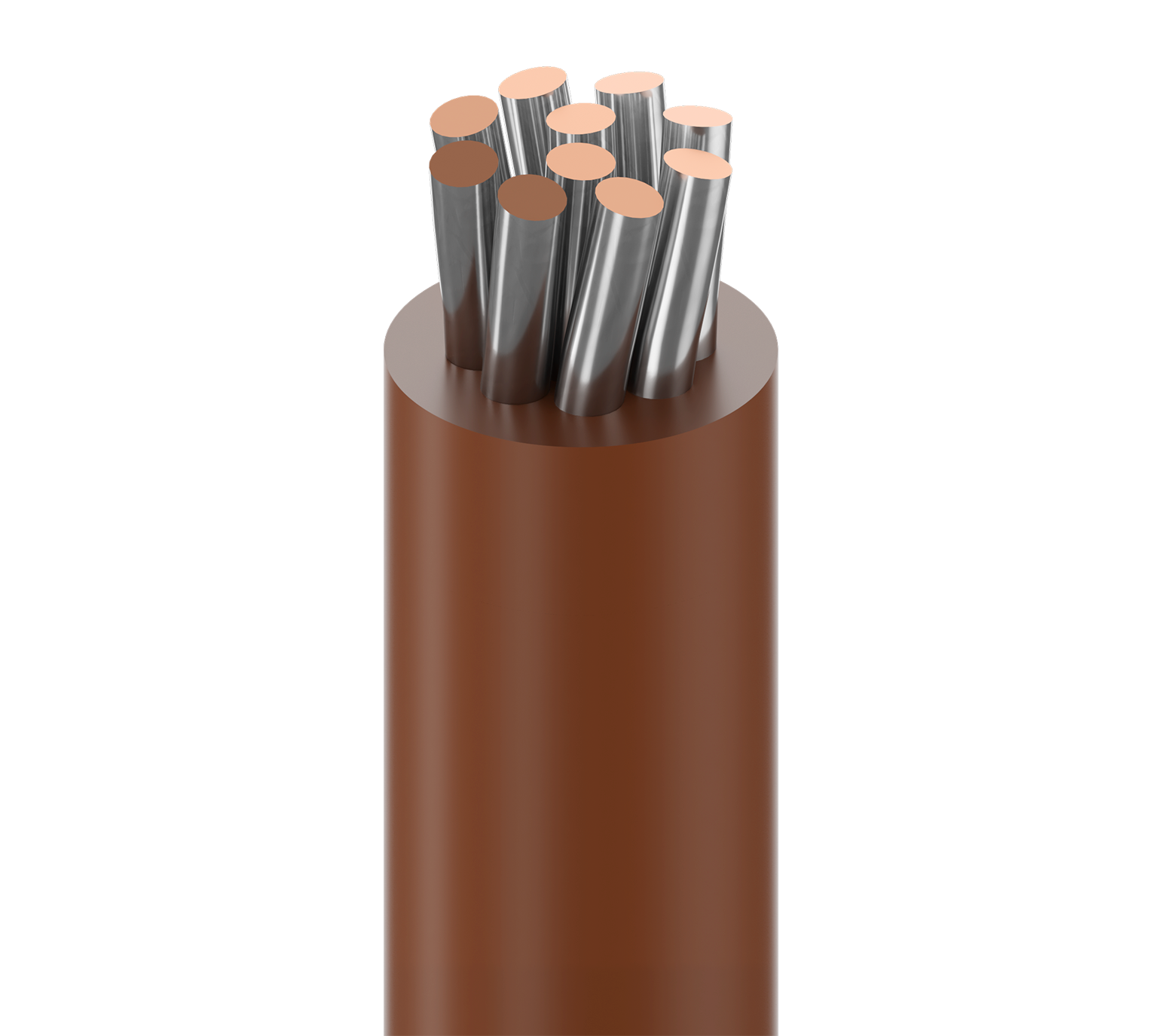

Produktnummer: 8523

Anschlusskabel, Nr. 20 Str TC, PVC-Einsätze, TYP MW MIL-W-76C-PVC

Niedrigtemperatur-Kunststoffanschlusskabel, 20 AWG (10 x 30), verzinntes Kupfer, PVC-Isolierung, TYP MW MIL-W-76C-PVC 1000 V 80 °C

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8523
  • 8523
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Verbindungsschaltungen, interne Verkabelung von Computern und elektronischen Geräten, (Typ MW) MIL-W-76C-Niedrigtemperaturanwendungen

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 1 20 AWG 10x30 TC - Tinned Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.07 in (1.8 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,070 Zoll (1,8 mm)

Elektrik

Nom. Conductor DCR Max. Current
9.85 Ohm/1000ft Single conductor in free air @ 30ºC: 12.0 A

Speisung

Voltage Rating
1000 V RMS

Temperatur

UL Temperature Operating
80°C -40°C To +80°C

Biegeradius

Stationary Min. Installation Min.
0.07 in (1.8 mm) 0.07 in (1.8 mm)

Maximale Zugspannung

13 lbs (5.9 kg)

Gewicht Kabelgebinde

5 Pfund/1000 Fuß

Umweltverträglichkeit

Außenbereiche

Nachhaltigkeit

CA Prop 65

Millitärische Compliance

MIL-W-76C Typ MWP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.486 Revisionsdatum: 09-07-2025

Fußnote

P – STREIFENFARBEN AUF STANDARD-GRUNDFARBEN STRIPING ADDER VON $8.00/M= FÜR 1 ODER 2 STREIFEN. 10.000' MINDESTBESTELLMENGE FÜR FARBKOMBINATIONEN. AUFSTELLEN WIRD UNTERLIEGEN ZWEI STÜCK (+ ODER -) 10% PRO SPULE, MIT EINER MINDESTLÄNGE VON 100' ., A – VORRÄTIGE STREIFENFARBEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.486 Revisionsdatum: 09-07-2025

Fußnote

P – STREIFENFARBEN AUF STANDARD-GRUNDFARBEN STRIPING ADDER VON $8.00/M= FÜR 1 ODER 2 STREIFEN. 10.000' MINDESTBESTELLMENGE FÜR FARBKOMBINATIONEN. AUFSTELLEN WIRD UNTERLIEGEN ZWEI STÜCK (+ ODER -) 10% PRO SPULE, MIT EINER MINDESTLÄNGE VON 100' ., A – VORRÄTIGE STREIFENFARBEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8523 010100 Schwarz Rolle 100 ft 612825347859
8523 0101000 Schwarz Rolle 1.000 ft 612825211976 P
8523 013100 Dunkelblau Rolle 100 ft 612825211990
8523 0131000 Dunkelblau Rolle 1.000 ft 612825212003 P
8523 006100 Blau, hell Rolle 100 ft 612825211877
8523 0061000 Blau, hell Rolle 1.000 ft 612825211884 P
8523 001100 Braun Rolle 100 ft 612825211754
8523 0011000 Braun Rolle 1.000 ft 612825347842 P
8523 008100 Grau Rolle 100 ft 612825211914
8523 0081000 Grau Rolle 1.000 ft 612825211921 P
8523 005100 Dunkelgrün Rolle 100 ft 612825211853
8523 0051000 Dunkelgrün Rolle 1.000 ft 612825211860 P
8523 003100 Orange Rolle 100 ft 612825211808
8523 0031000 Orange Rolle 1.000 ft 612825211815 P
8523 002100 Rot Rolle 100 ft 612825211778
8523 0021000 Rot Rolle 1.000 ft 612825211785 P
8523 007100 Violett Rolle 100 ft 612825211891
8523 0071000 Violett Rolle 1.000 ft 612825211907 P
8523 009100 Weiß Rolle 100 ft 612825211938
8523 0091000 Weiß Rolle 1.000 ft 612825211945 P
8523 0141000 Weiß, Schwarz gestreift Rolle 1.000 ft 612825212010 A
8523 018100 Weiß, Blau gestreift Rolle 100 ft 612825212034 A
8523 0181000 Weiß, Blau gestreift Rolle 1.000 ft 612825212041 A
8523 0211000 Weiß, Grau gestreift Rolle 1.000 ft 612825212058 A
8523 0161000 Weiß, Grün gestreift Rolle 1.000 ft 612825212027 A
8523 004100 Gelb Rolle 100 ft 612825211822
8523 0041000 Gelb Rolle 1.000 ft 612825211839 P
