Produktnummer: 1211A

Medizinische Instrumentenverbindung, #26-4c, TC, PVC, O/A-Folie, PVC-Hülle, CL2X

Computer, Instrument & Medizinische Verbindung, 26 AWG Litzenleiter (7 x 34) aus verzinntem Kupfer, PVC-Isolierung, Duofoil®-Abschirmung (100 % Abdeckung), 26 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

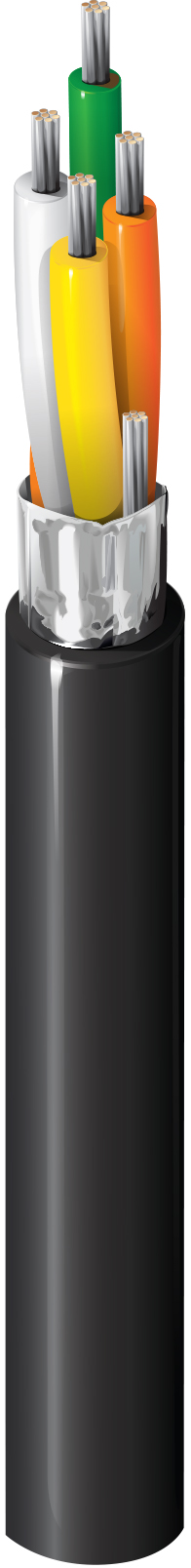

1211A
  • 1211A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Zur Verwendung mit Molex SEMMCONN/AMP SDL-Steckverbindern; Computerkommunikation; Verbindungen für medizinische Elektronik; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 26 AWG 7x34 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.048 in mm White, Yellow, Orange, Green

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Tri-Laminate (Alum+Poly+Alum) 100% 26 AWG (7x34) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.036 in (0.91 mm) 0.195 in (4.95 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,195 Zoll (4,95 mm)

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Velocity of Prop. Max. Current
44.4 Ohm/1000ft 26 pF/ft (85 pF/m) 60% 1.8 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

16,51 Ohm/1000 Fuß (54,17 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
90°C -20°C To +90°C

Biegeradius

Stationary Min. Installation Min.
1.95 in (49.5 mm) 1.95 in (49.5 mm)

Maximale Zugspannung

14 lbs (6.4 kg)

Gewicht Kabelgebinde

21 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

VW-1

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, CL2X

AWM-Compliance

AWM 2464

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

AMP ist eine eingetragene Schutzmarke von AMP, Inc.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.476 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.476 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
1211A 0101000 Schwarz 612825108443 C
1211A 010500 Schwarz 612825108450
