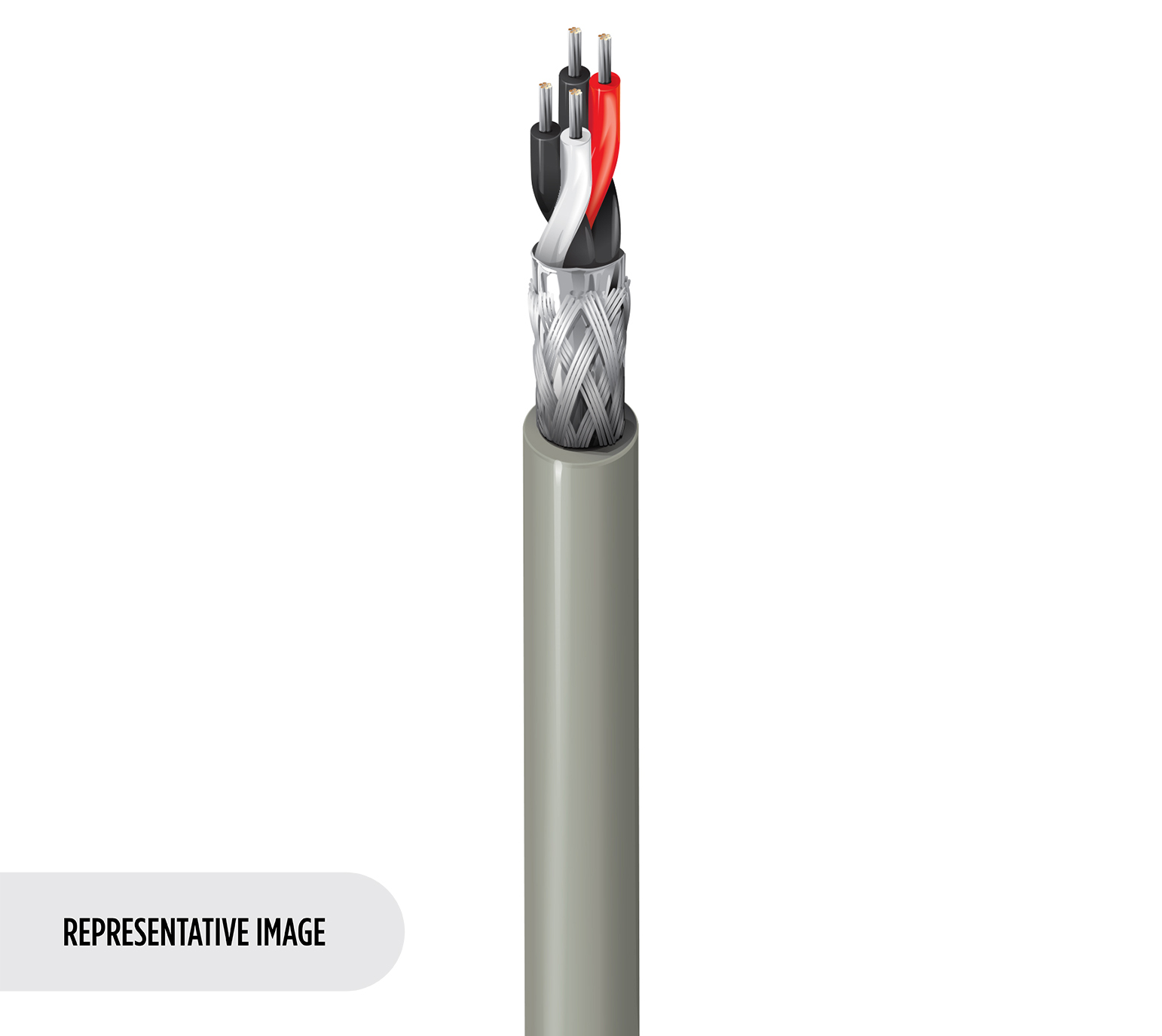

2-Paar, 24 AWG verseilte (7 x 32) TC-Leiter, Datalene®-Isolierung, verdrillte Paare, Beldfoil®-Gesamtabschirmung (100 % Abdeckung) + TC-Geflechtschirmung (65 % Abdeckung), 24 AWG verseilter TC-Abflussdraht, LSZH-Mantel, Flammwidrigkeit IEC 60332-3-24 Kat. C

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-232 Anwendungen über größere Entfernungen; RS-422-Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Size	Stranding	Material
24	7x32	TC - Tinned Copper

Isolierung

Material	Nom. Insulation Diameter	Color Code	Notes
PE - Polyethylene (Foam)	1.24 mm (0.0488 in)	White & Blue; Blue & White, White & Orange; Orange & White	HDPE

Äußere Abschirmung

Shield Type	Material
Tape	Bi-Laminate (Alum+Poly)
Braid	Tinned Copper (TC)

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.8 mm (0.031 in)	6.9 mm

Äußere Ummantelung1 Anmerkungen zur Tabelle	UV-stabilisiert

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Max. Current
78.7 Ohm/km (24.0 Ohm/1000ft)	41 pF/m (12 pF/ft)	72.2 pF/m (22.0 pF/ft)	72.2 pF/m (22.0 pF/ft)	100 Ohm	1.8 Amps per Conductor

Nom äußere Abschirmung DCR@Cond DCR1-CNV	13 Ohm/km (4,0 Ohm/1000 Fuß)

Speisung

UL Voltage Rating
AWM 2919: 30 V

Anmerkungen zur Spannungsnenntabelle	Typ CM

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-15°C To +80°C	-15°C To +80°C	-45°C To +80°C

Biegeradius

Installation Min.
69 mm

Maximale Zugspannung	120 N (27 lbf)

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Euroklasse Dca
Entflammbarkeit/Brandverhalten	IEC 60332-1-2, IEC 60332-3-24
CPR-Compliance	CPR-Euroklasse: Dca-s1,d1,a1
AWM-Compliance	AWM 2919 (30 V RMS)
ISO/IEC-Compliance	IEC 61034-2 – Rauchdichte min. Durchlässigkeit = 60 %
CENELEC-Compliance	EN 50290-2-20
Europäische Halogenfreie Standards	IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
