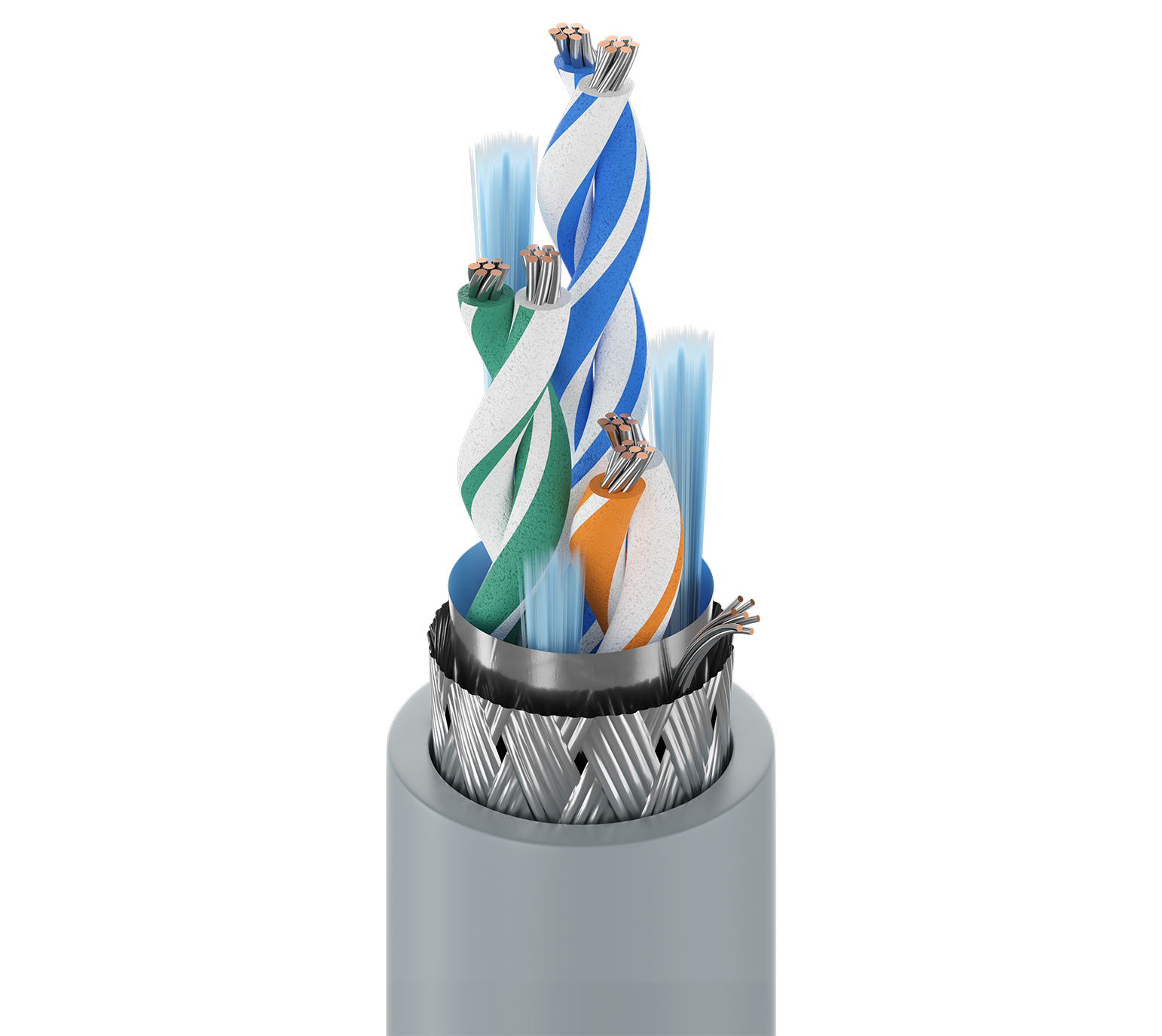

Computer-EIA-RS-232/422-Kabel, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Datalene®-Isolierung, verdrillte Paare, Gesamtabschirmung aus Beldfoil® (100 % Abdeckung) + verzinntem Kupfergeflecht (65 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-232-Anwendungen mit erweiterter Distanz; RS-422-Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	3	24 AWG	7x32	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene (Foam)	0.013 in (0.33 mm)	0.049 in (1.2 mm)	Western Electric Standard

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	65%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.035 in (0.89 mm)	0.283 in (7.19 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,283 Zoll (7,19 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	24 Ohm/1000ft	12.5 pF/ft (41.0 pF/m)	22 pF/ft (72 pF/m)	100 Ohm	78%	1.5 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	3,8 Ohm/1000 Fuß (12 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Nom. Insertion Loss (Attenuation)
7 dB/100m

Speisung

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-30°C to +80°C

Biegeradius

Stationary Min.	Installation Min.
2.8 in (71 mm)	2.8 in (71 mm)

Maximale Zugspannung	52 lbs (24 kg)
Gewicht Kabelgebinde	39 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenraum (nicht Riser oder Plenum), Innenraum
Entflammbarkeit/Brandverhalten	UL 1685, FT4, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca; CPR UKCA Klasse: Eca
NEC/UL-Compliance	Artikel 800, CM
AWM-Compliance	AWM 2919
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Plenum-Nummer	88103

Produkthinweise

Anmerkungen	Datalene® Zu den Isolationseigenschaften gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für die schnelle und verzerrungsarme Datenübertragung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.551 Revisionsdatum: 09-07-2025
Fußnote	C – KISTENROLLENAUFBAU., Y – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM 10 % BIS 20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. + KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS BETRÄGT 1500'.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.551 Revisionsdatum: 09-07-2025
Fußnote	C – KISTENROLLENAUFBAU., Y – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM 10 % BIS 20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. + KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS BETRÄGT 1500'.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC/EAN	Fußnote
8103.0030	Chrom	Rolle	30 m	8719605017727
8103 060100	Chrom	Rolle	100 ft	612825194798
8103.01152	Chrom	Rolle	152 m	8719605017741
8103.00305	Chrom	Rolle	305 m	8719605017734
8103 060500	Chrom	Rolle	500 ft	612825194828	C
8103 0601000	Chrom	Rolle	1.000 ft	612825194804	C
8103.013048	Chrom	Rolle	3,048 m	8719605017758
8103 0605000	Chrom	Rolle	5.000 ft	612825194835	C
8103 06010000	Chrom	Rolle	10.000 ft	612825194811	C Y
