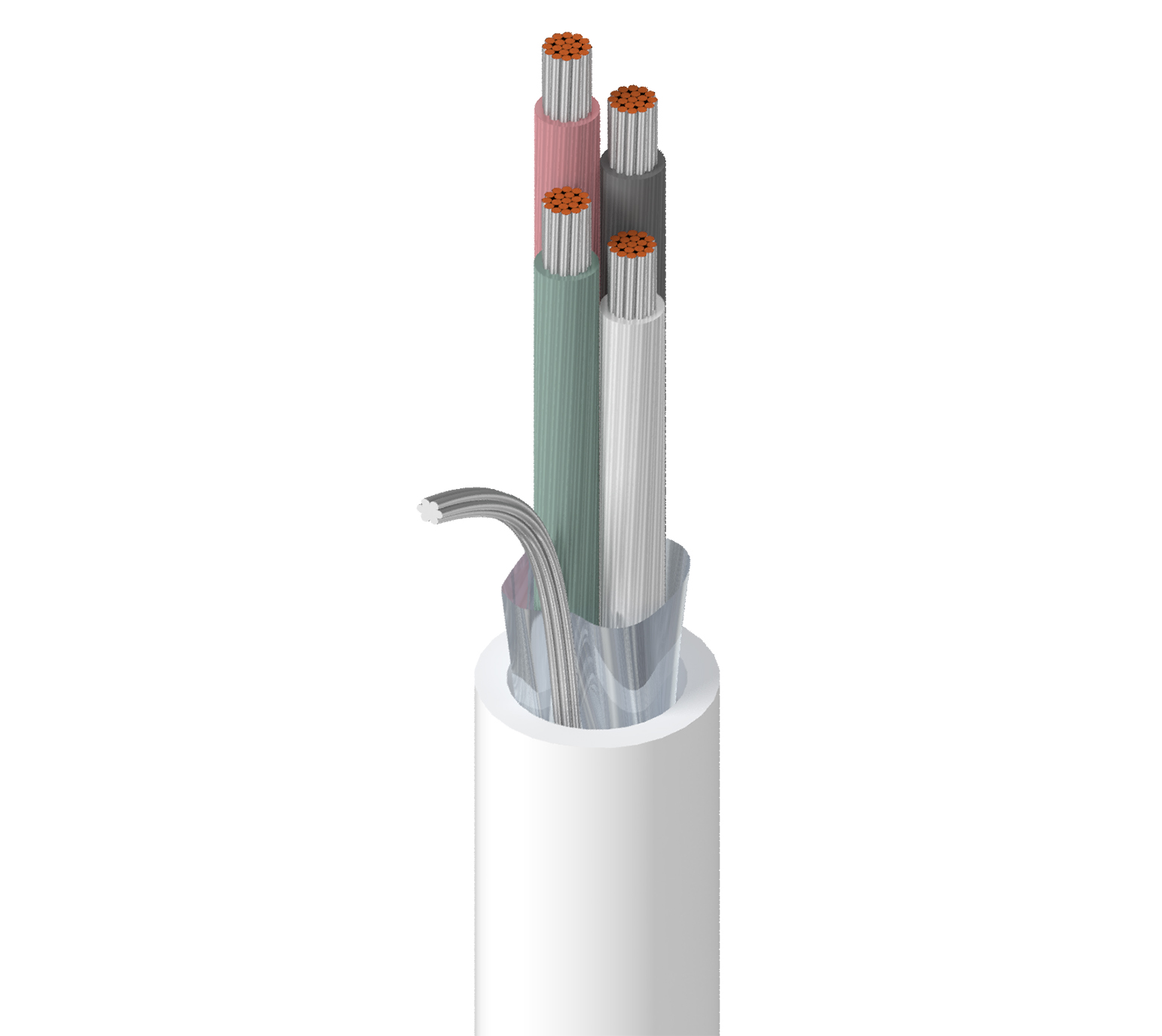

Produktnummer: 82418

Elektronisch, 4 C #18 Str TC, FEP Ins, OS, PVC Jkt, CMP

Elektronikkabel, 4 Leiter 18AWG (19x30) verzinntes Kupfer, FEP-Isolierung, Beldfoil®-Gesamtabschirmung, PVC-Außenmantel, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
82418
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Anwendungen im Innenraumplenum; analoge Niederspannungssignale (4–20 mA, 0–10 V, …); Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Sprachkommunikation; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 18 AWG 19x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.057 in (1.4 mm) Black, White, Red, Green

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (19x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.172 in (4.37 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,172 Zoll (4,37 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 6.92 Ohm/1000ft 30 pF/ft (98 pF/m) 63 pF/ft (210 pF/m) 0.15 µH/ft (0.49 µH/m) 4.3 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

7,9 Ohm/1000 Fuß (26 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
60°C -20°C to +75°C

Biegeradius

Stationary Min. Installation Min.
1.72 in (43.7 mm) 1.72 in (43.7 mm)

Maximale Zugspannung

114 lbs (51.7 kg)

Gewicht Kabelgebinde

33 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum)

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

9418

Aktualisierung und Überarbeitung

Revisionsnummer: 0.539 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.539 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
82418 8771000 Natur Rolle 1.000 ft 612825197058 C
82418 877U1000 Natur UnReel 1.000 ft 612825197041
82418 8775000 Natur Rolle 5.000 ft 612825197065
