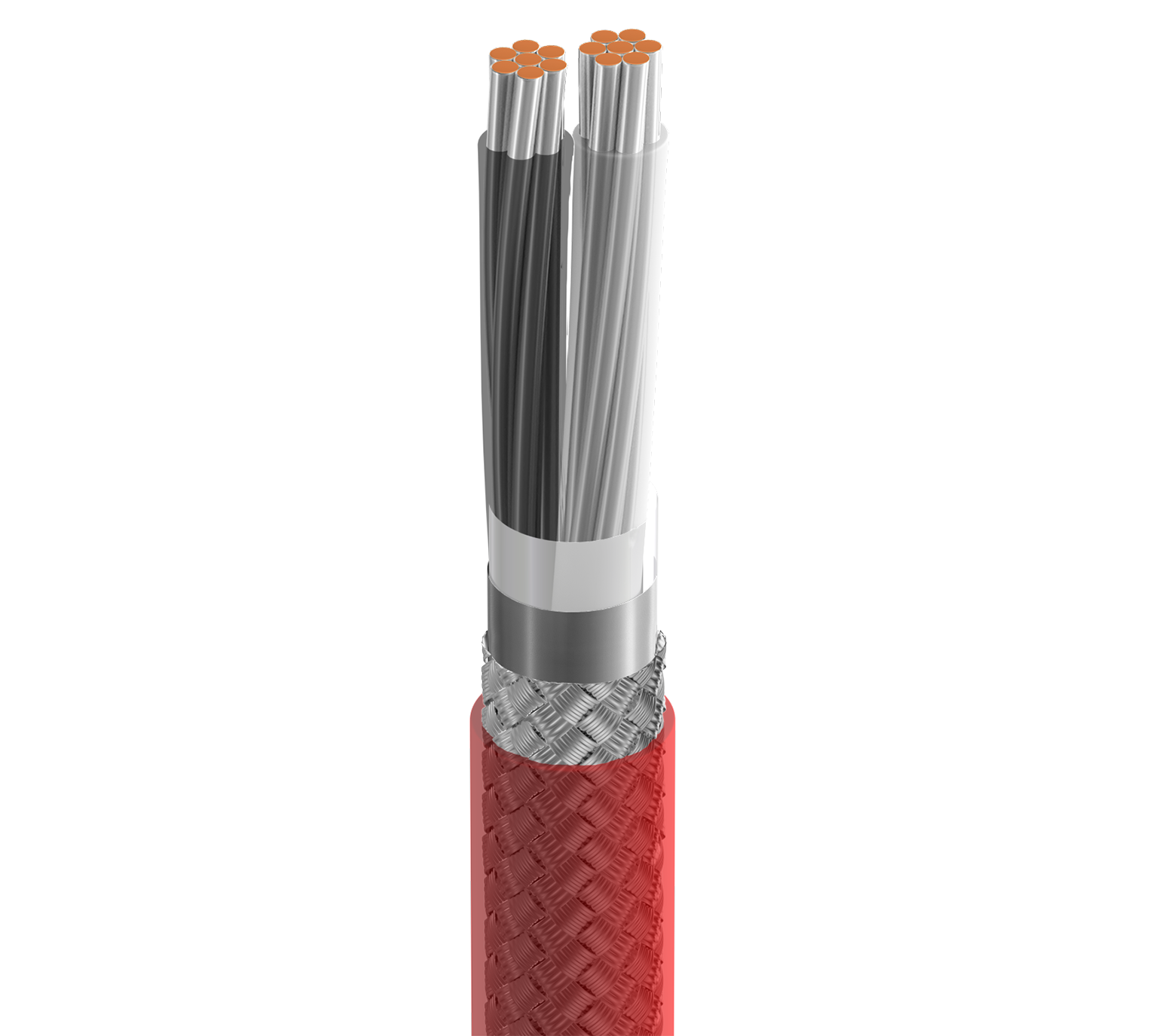

Produktnummer: 83552

Elektronik, 2 C #22 Str TC, FEP-Isolierung, OS+TC Geflecht, FEP-Ummantelung, CMP

Hochtemperaturelektronik, 2 Leiter 22AWG (7x30) verzinntes Kupfer, FEP-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (85 %), FEP-Außenmantel, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
83552
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Umgebungen mit extrem hohen/niedrigen Temperaturen; chemikalienbeständig; Außen- und Erdanwendungen; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 2 22 AWG 7x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.042 in (1.1 mm) Black, White

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 85%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.014 in (0.36 mm) 0.143 in (3.63 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,143 Zoll (3,63 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 14.5 Ohm/1000ft 35 pF/ft (110 pF/m) 63 pF/ft (210 pF/m) 2.8 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

17,8 Ohm/1000 Fuß (58,4 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
150°C 150°C

Biegeradius

Stationary Min. Installation Min.
1.43 in (36.3 mm) 1.43 in (36.3 mm)

Maximale Zugspannung

19 lbs (8.6 kg)

Gewicht Kabelgebinde

16 Pfund/1000 Fuß

Umweltverträglichkeit

Für den Innenbereich – Plenum, Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Gasbeständig

Aktualisierung und Überarbeitung

Revisionsnummer: 0.554 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.554 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
83552 002500 Rot Rolle 500 ft 612825204909 C
83552 0021000 Rot Rolle 1.000 ft 612825204893 C
