Produktnummer: 8618

Elektronisch, 3 C #16 Str TC, PE Ins, OS, PVC Jkt, CL3

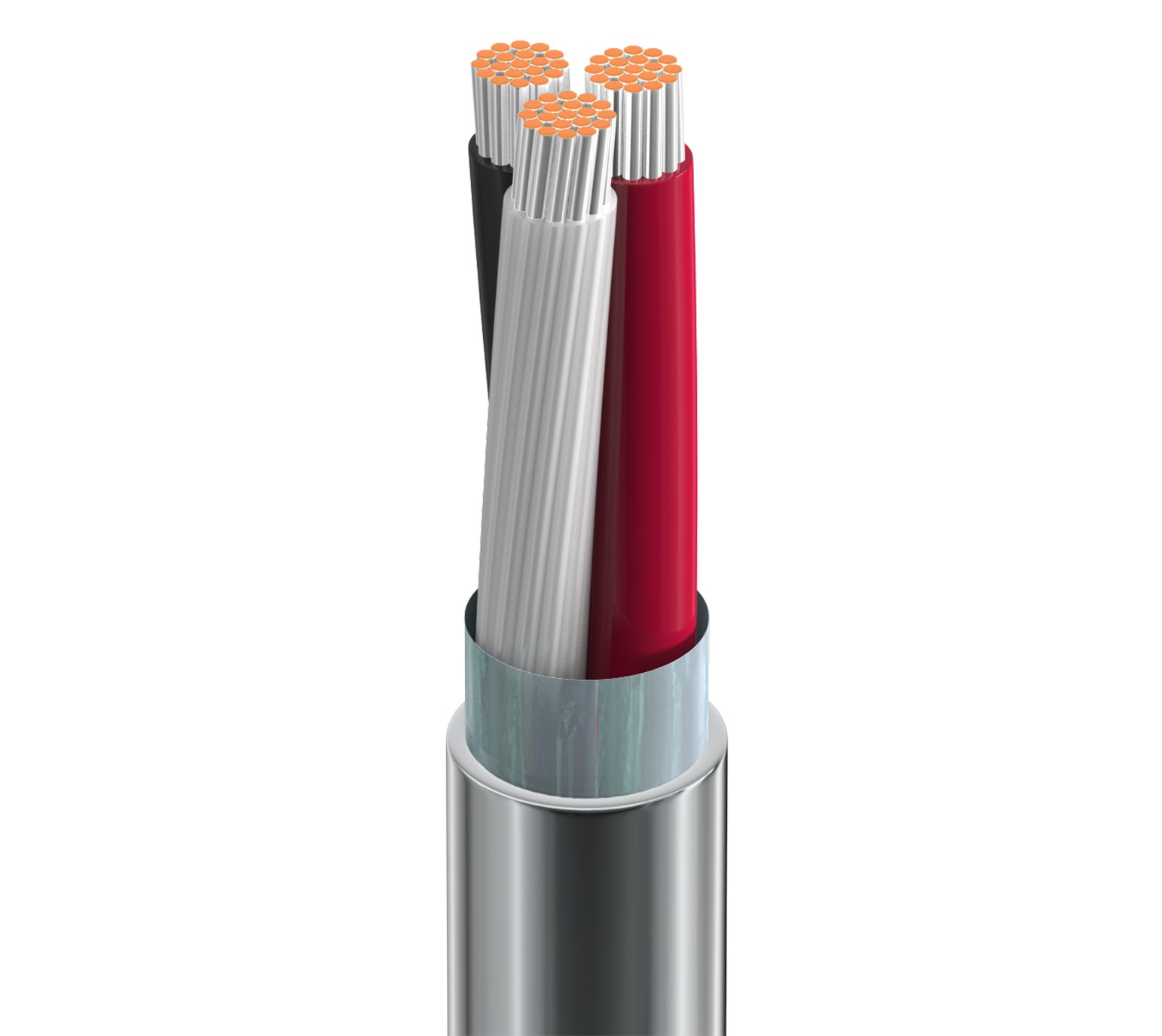

Elektronisch, 3 Leiter 16AWG (19x29) verzinntes Kupfer, PE-Isolierung, Beldfoil®-Gesamtabschirmung, PVC-Außenmantel, CL3

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8618
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Panelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 3 16 AWG 19x29 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.032 in (0.81 mm) 0.122 in (3.10 mm) Black, Red, Clear

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (16x30) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.031 in (0.79 mm) 0.327 in (8.31 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,327 Zoll (8,31 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 4.44 Ohm/1000ft 26 pF/ft (85 pF/m) 50 pF/ft (160 pF/m) 16 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

5,54 Ohm/1000 Fuß (18,2 Ohm/km)

Speisung

UL Voltage Rating
600 V (UL AWM 20253), 300 V (CL3)

Temperatur

UL Temperature Operating
80°C -20°C to +80°C

Biegeradius

Stationary Min. Installation Min.
3.3 in (84 mm) 3.3 in (84 mm)

Maximale Zugspannung

141 lbs (64.0 kg)

Gewicht Kabelgebinde

60 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685 UL-Belastung , IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, CL3

AWM-Compliance

AWM 20253

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.525 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.525 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8618 060500 Chrom Rolle 500 ft 612825213420 C
8618 060U500 Chrom UnReel 500 ft 612825213406
8618 0601000 Chrom Rolle 1.000 ft 612825213413 C
8618 0605000 Chrom Rolle 5.000 ft 612825213437
