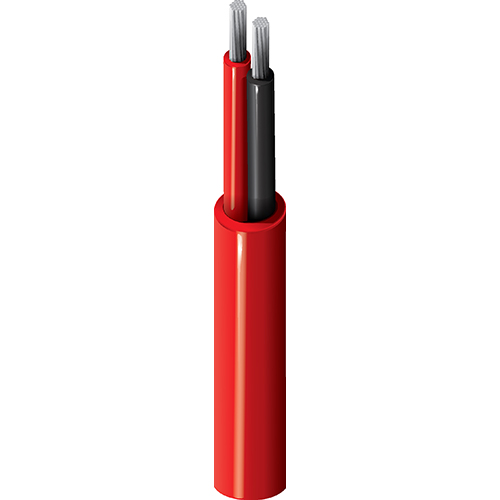

Produktnummer: 87740

Elektronik, 2 C #18 Str TC, FEP-Isolierung, PVDF-Ummantelung, CMP

Hochtemperaturelektronik, 2 Leiter 18AWG (19x30) verzinntes Kupfer, FEP-Isolierung, PVDF-Außenmantel, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
87740
  • 87740
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Umgebungen mit extrem hohen Temperaturen; chemikalienbeständig; Außen- und Erdanwendungen; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 19x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.0065 in (0.17 mm) 0.057 in (1.4 mm) Black & Red

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.011 in (0.28 mm) 0.136 in

Gesamtdurchmesser des Kabels (Nennwert)

0,136 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
7.1 Ohm/1000ft 20 pF/ft (66 pF/m) 72 Ohm 0.14 µH/ft (0.46 µH/m) 8.2 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
150°C -20°C To +150°C

Biegeradius

Stationary Min. Installation Min.
1.36 in (34.5 mm) 1.36 in

Maximale Zugspannung

49 lbs (22 kg)

Gewicht Kabelgebinde

15 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262 (UL 910), FT6

NEC/UL-Compliance

Artikel 725, Artikel 800, CL3P, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

9740

Aktualisierung und Überarbeitung

Revisionsnummer: 0.390 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.390 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
87740 0021000 Rot Rolle 1.000 ft 612825215936 C
