Produktnummer: 89740

Elektronik, 2 C #18 Str TC, FEP-Isolierung, FEP-Ummantelung, CMP

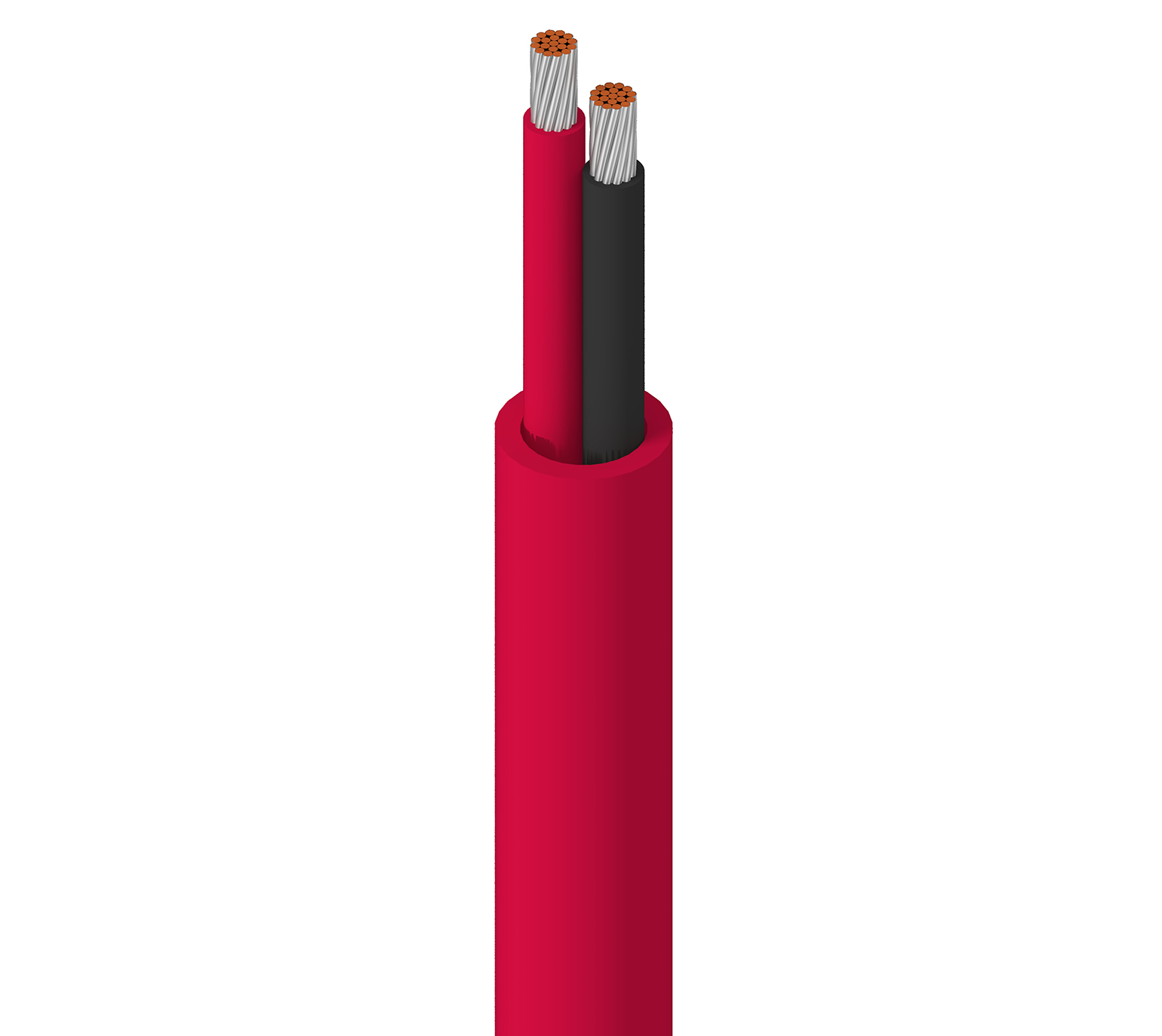

Hochtemperaturelektronik, 2 Leiter 18AWG (19x30) verzinntes Kupfer, FEP-Isolierung, FEP-Außenmantel, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
89740
  • 89740
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Umgebungen mit extrem hohen/niedrigen Temperaturen; chemikalienbeständig; Außen- und Erdanwendungen; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 19x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.057 in (1.4 mm) Black & Red

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.015 in (0.38 mm) 0.144 in (3.66 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,144 Zoll (3,66 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 5.5 Ohm/1000ft 20 pF/ft (66 pF/m) 72 Ohm 0.14 µH/ft (0.46 µH/m) 5.4 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (CMP), 150 V (CL3P)

Temperatur

UL Temperature Operating
150°C -70°C to +200°C

Biegeradius

Stationary Min. Installation Min.
1.3 in (33 mm) 1.3 in (33 mm)

Maximale Zugspannung

49 lbs (22 kg)

Gewicht Kabelgebinde

15 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262 (UL 910), FT6, IEC 60332-1-2

NEC/UL-Compliance

Artikel 725, Artikel 800

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

9740

Anmerkungen

Für Plenum im Innenbereich, aber auch für Anwendungen im Außenbereich und unter der Erde geeignet. Teflon® ist eine eingetragene Marke von E. I. duPont de Nemours and Co. und wird unter Lizenz von Belden, Inc. verwendet.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.512 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.512 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
89740 002100 Rot Rolle 100 ft 612825221227 C
89740 002500 Rot Rolle 500 ft 612825221258 C
89740 0021000 Rot Rolle 1.000 ft 612825221234 C
89740 0023000 Rot Rolle 3.000 ft 612825221241 C Z
89740 0025000 Rot Rolle 5.000 ft 612825221265 C Z
