Produktnummer: 9576

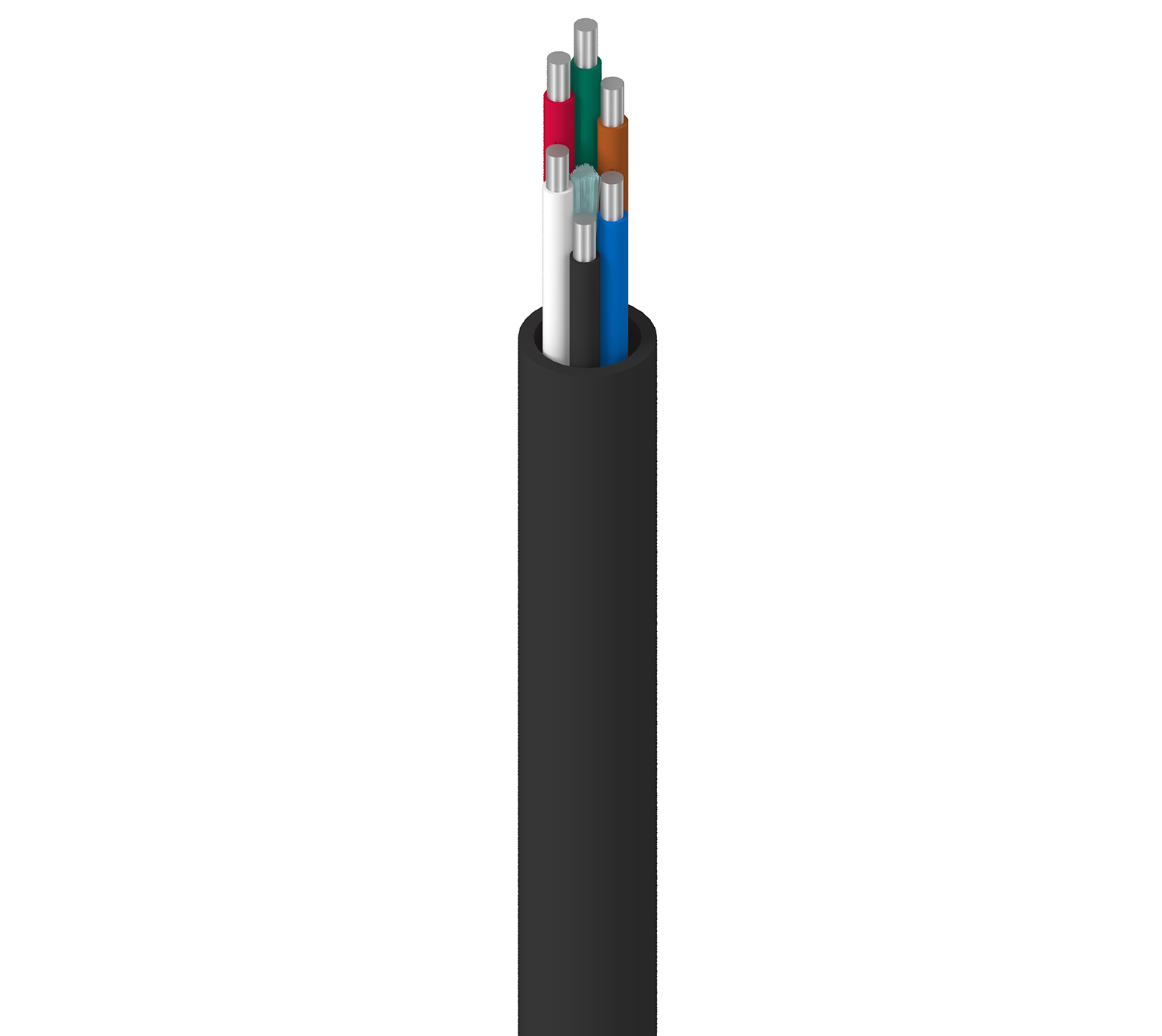

Electronic, 6 C #22 Sol TC, PVC Ins, Schwarze PVC-Jacke, FPLR

Elektronisch, 6 Leiter 22AWG (massiv) verzinntes Kupfer, PVC-Isolierung, schwarzer PVC-Außenmantel, FPLR

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9576
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarme; Innenanwendungen; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); Niederspannungssteuerung (24 V, …)

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 6 22 AWG Solid TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.013 in (0.33 mm) 0.052 in (1.3 mm) Black, White, Red, Green, Brown, Blue

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.039 in (0.99 mm) 0.234 in

Gesamtdurchmesser des Kabels (Nennwert)

0,234 Zoll

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Conductor(s) 20 Ohm/1000ft 25.5 pF/ft (83.7 pF/m) 0.19 µH/ft (0.62 µH/m) 3.5 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
105°C -40°C To +105°C

Biegeradius

Stationary Min. Installation Min.
2.34 in (59.4 mm) 2.34 in

Maximale Zugspannung

46.8 lbs (21.2 kg)

Gewicht Kabelgebinde

33 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

UL1666 Riser, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 760, Artikel 800, CMR, FPLR

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG, FAS105

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

California State Fire Marshal

Aktualisierung und Überarbeitung

Revisionsnummer: 0.560 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.560 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
9576 010U1000 Schwarz 612825256182
