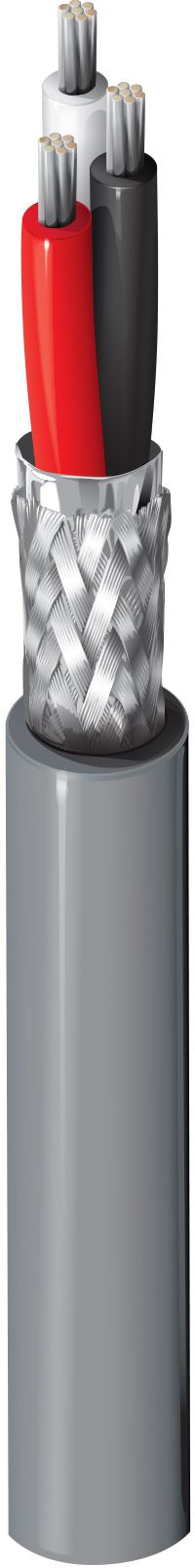

Produktnummer: 9608

RS232, #24-3c, SR-PVC, O/A-Folie+Geflecht, PVC Jkt, CMG

Computer-EIA-Kabel RS-232, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, halbstarre PVC-Isolierung, durchgehende Beldfoil®-Abschirmung (100 % Abdeckung) + verzinntes Kupfergeflecht (65 % Abdeckung), PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9608
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

RS-232-Anwendungen; Computerkommunikation; Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Panel-Verdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 3 24 AWG 7x32 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.011 in (0.28 mm) 0.044 in (1.1 mm) Black, White, Red

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 65%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.190 in (4.83 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,190 Zoll (4,83 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 25 Ohm/1000ft 35 pF/ft (110 pF/m) 65 pF/ft (210 pF/m) 2.2 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

8,6 Ohm/1000 Fuß (28 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Temperatur

UL Temperature Operating
80°C -30°C to +80°C

Biegeradius

Stationary Min. Installation Min.
1.9 in (48 mm) 1.9 in (48 mm)

Maximale Zugspannung

36 lbs (16 kg)

Gewicht Kabelgebinde

21 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685 FT4-Belastung, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.510 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.510 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
9608 060100 Chrom Rolle 100 ft 612825256281
9608 060500 Chrom Rolle 500 ft 612825256304
9608 0601000 Chrom Rolle 1.000 ft 612825256298
