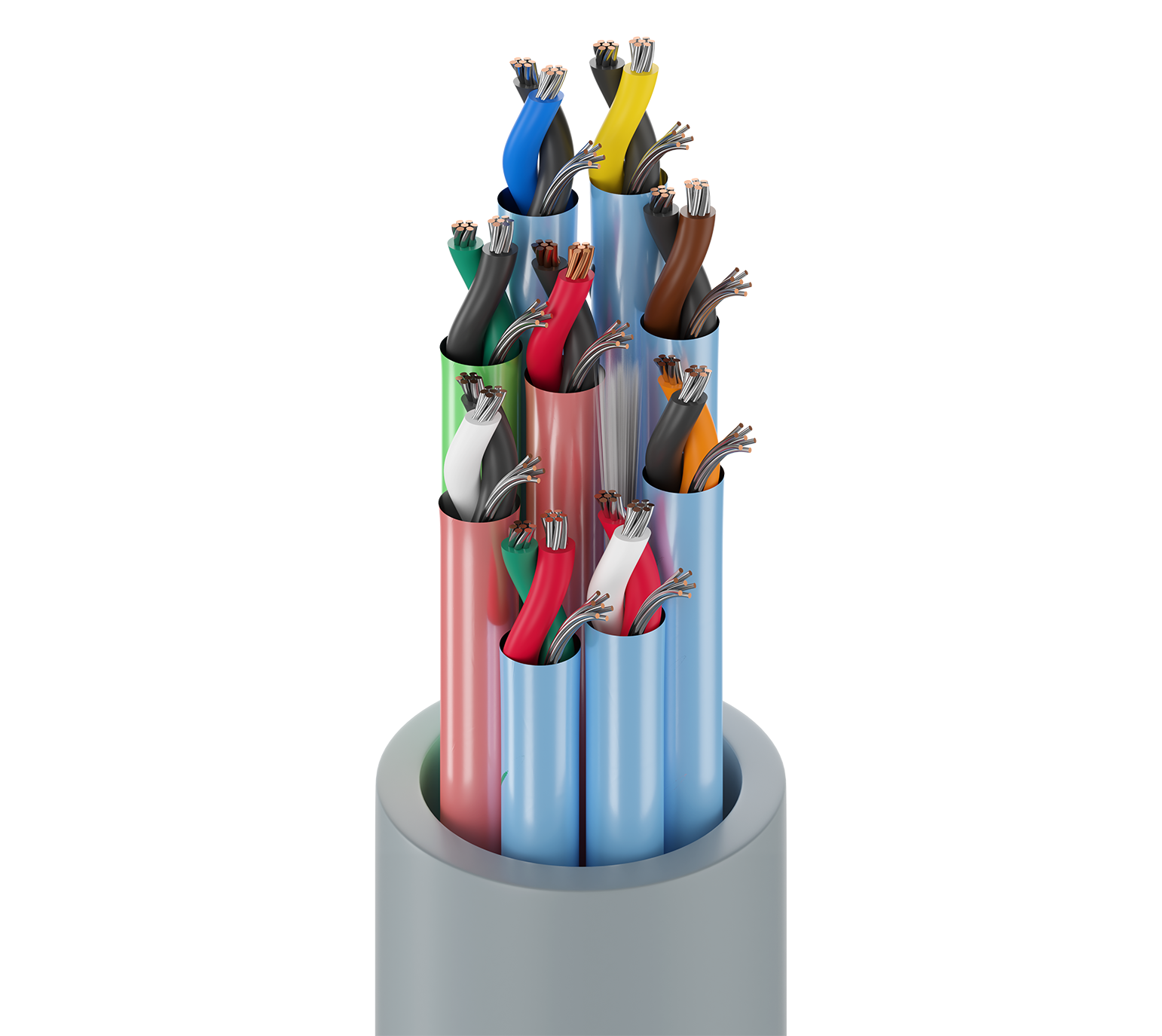

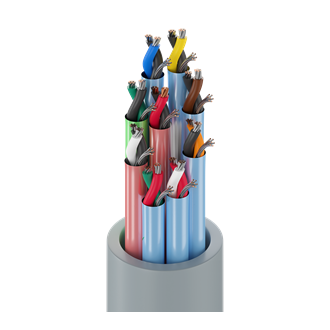

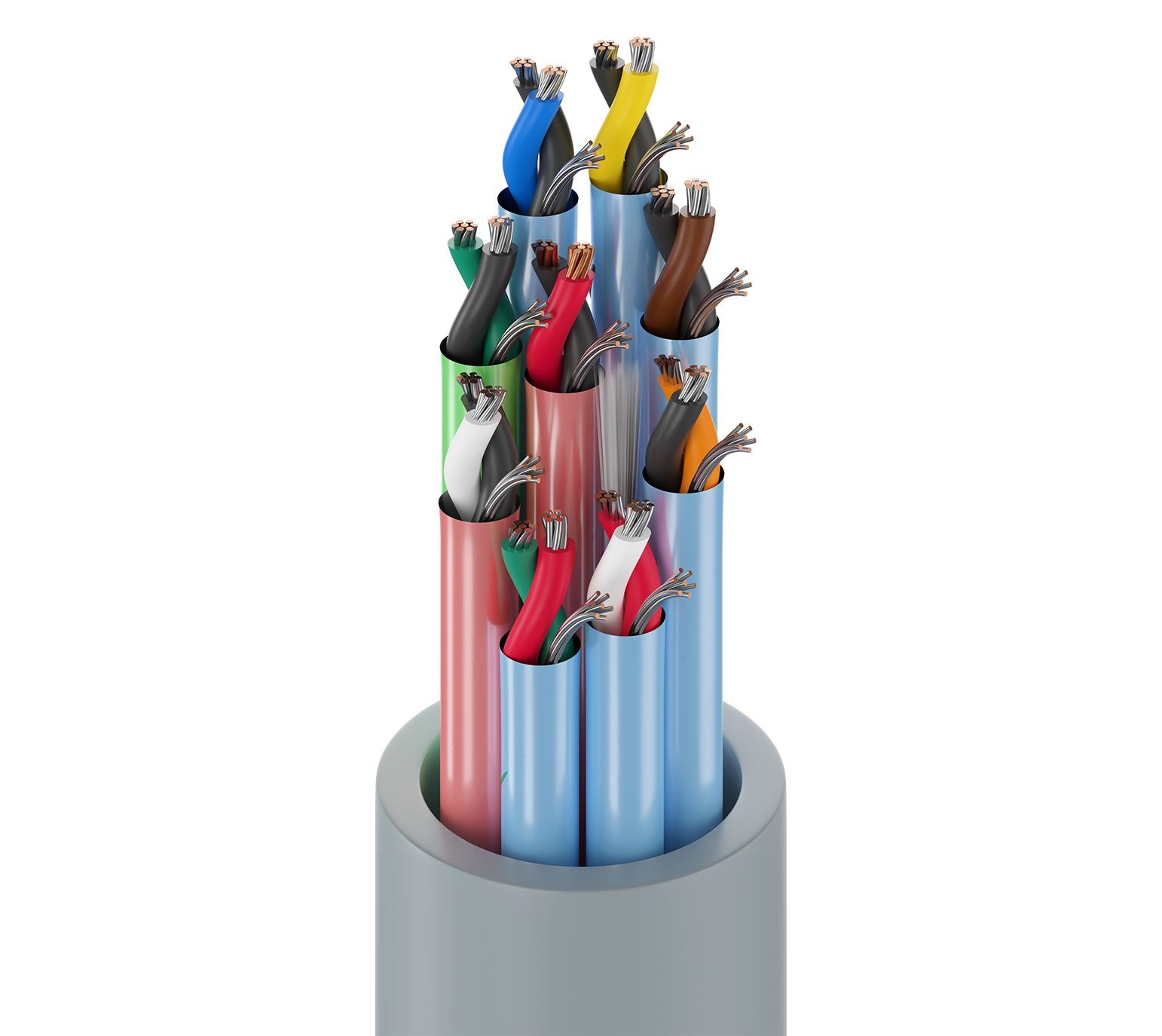

9875

Audio, Kontrolle und Instrumentierung, Nr. 20-9pr, PO, Einzelfolie, PVC-Ummantelung, CM

…
Audio, Steuer- und Instrumentierungskabel, 20 AWG verseilt (7x28) mit verzinnten Kupferleitern, Polypropylen-Isolierung, 9 verdrillte Paare, einzeln geschirmt mit Beldfoil® (100 % Abdeckung), 22 AWG verseilter Erdungsdraht aus verzinntem Kupfer, durchgehende PVC-Ummantelung.
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Analoge Niederspannungssignale (4-20 ma, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Computerkommunikation; Verdrahtung von Schaltschränken

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 9 20 AWG 7x28 TC – Verzinntes Kupfer
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) PP – Polypropylen 0,015 Zoll (0,38 mm) 0,066 Zoll (1,7 mm) Schwarz und Rot, Schwarz und Weiß, Schwarz und Grün, Schwarz und Blau, Schwarz und Gelb, Schwarz und Braun, Schwarz und Orange, Rot und Weiß, Rot und Grün
Innenabschirmung
Komponente Abschirmungstyp Material Abdeckung Beidrahttyp Anmerkungen
Paar(e) Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (19 x 34) TC (verzinntes Kupfer) jedes Paar
Äußere Ummantelung
Separator Material Nenndicke Nennwert Durchmesser
Polyester-Band PVC – Polyvinylchlorid 0,052 Zoll (1,3 mm) 0,555 Zoll (14,1 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,555 Zoll (14,1 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennwert Innenabschirmung DRC Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 11,3 Ohm/1000 Fuß 11,7 Ohm/1000 Fuß (38,4 Ohm/km) 30 pF/Fuß (98 pF/m) 55 pF/Fuß (180 pF/m) 50 Ohm 66 % 2 Ampere pro Leiter bei 25 ºC
Speisung
UL-Nennspannung
300 V (CM), 30 V (AWM 2919)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
80 °C -20 °C bis +80 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
5,6 Zoll (140 mm) 5,6 Zoll (140 mm)

Maximale Zugspannung

312 lbs (142 kg)

Gewicht Kabelgebinde

157 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL 1685 FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CM

AWM-Compliance

AWM 2919

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.545 Revisionsdatum: 27.11.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe UPC Fußnote
9875 060100 Chrom 612825259848 C
9875 0601000 Chrom 612825259855 C
9875 060500 Chrom 612825259862 C
9875 0605000 Chrom 612825259879
