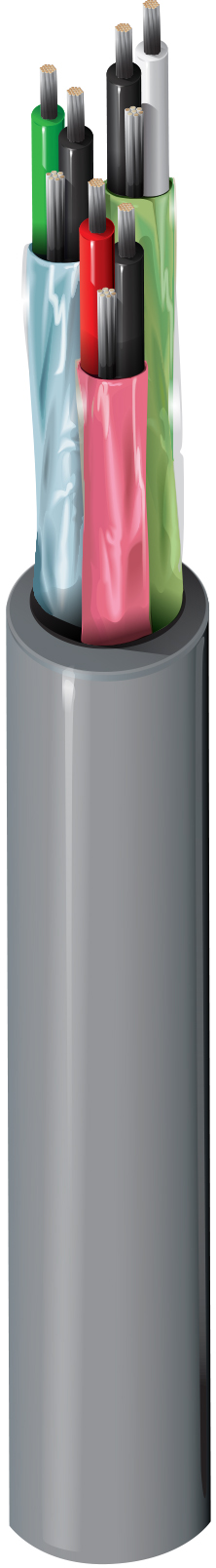

Audio-, Steuerungs- & Instrumentenkabel, 20 AWG Litzenleiter (10 x 30) aus verzinntem Kupfer, Polypropylen-Isolierung, 3 verdrillte Paare, einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), 22 AWG Litzenleiter aus verzinntem Kupfer, Mantel aus hochdichtem Polyethylen.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	3	20 AWG	10x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.013 in (0.33 mm)	0.063 in (1.6 mm)	Black & Red, Black & White, Black & Green

Innenabschirmung

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (19x34) TC	each pair

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PE - Polyethylene	0.040 in (1.0 mm)	0.340 in (8.64 mm)

Äußere Ummantelung1 Anmerkungen zur Tabelle	HDPE
Gesamtdurchmesser des Kabels (Nennwert)	0,340 Zoll (8,64 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	11.3 Ohm/1000ft	11 Ohm/1000ft (36 Ohm/km)	30 pF/ft (98 pF/m)	55 pF/ft (180 pF/m)	50 Ohm	1.4 ns/ft	0.2 µH/ft (0.66 µH/m)	66%	2.7 Amps per Conductor at 25ºC

Speisung

Voltage Rating
350 V

Mechanische Kenndaten

Temperatur

Operating
-40°C to +80°C

Biegeradius

Stationary Min.	Installation Min.
3.4 in (86 mm)	3.4 in (86 mm)

Maximale Zugspannung	106 lbs (48.1 kg)
Gewicht Kabelgebinde	50 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Erdverlegung
CPR-Compliance	CPR Euroklasse: Fca
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
