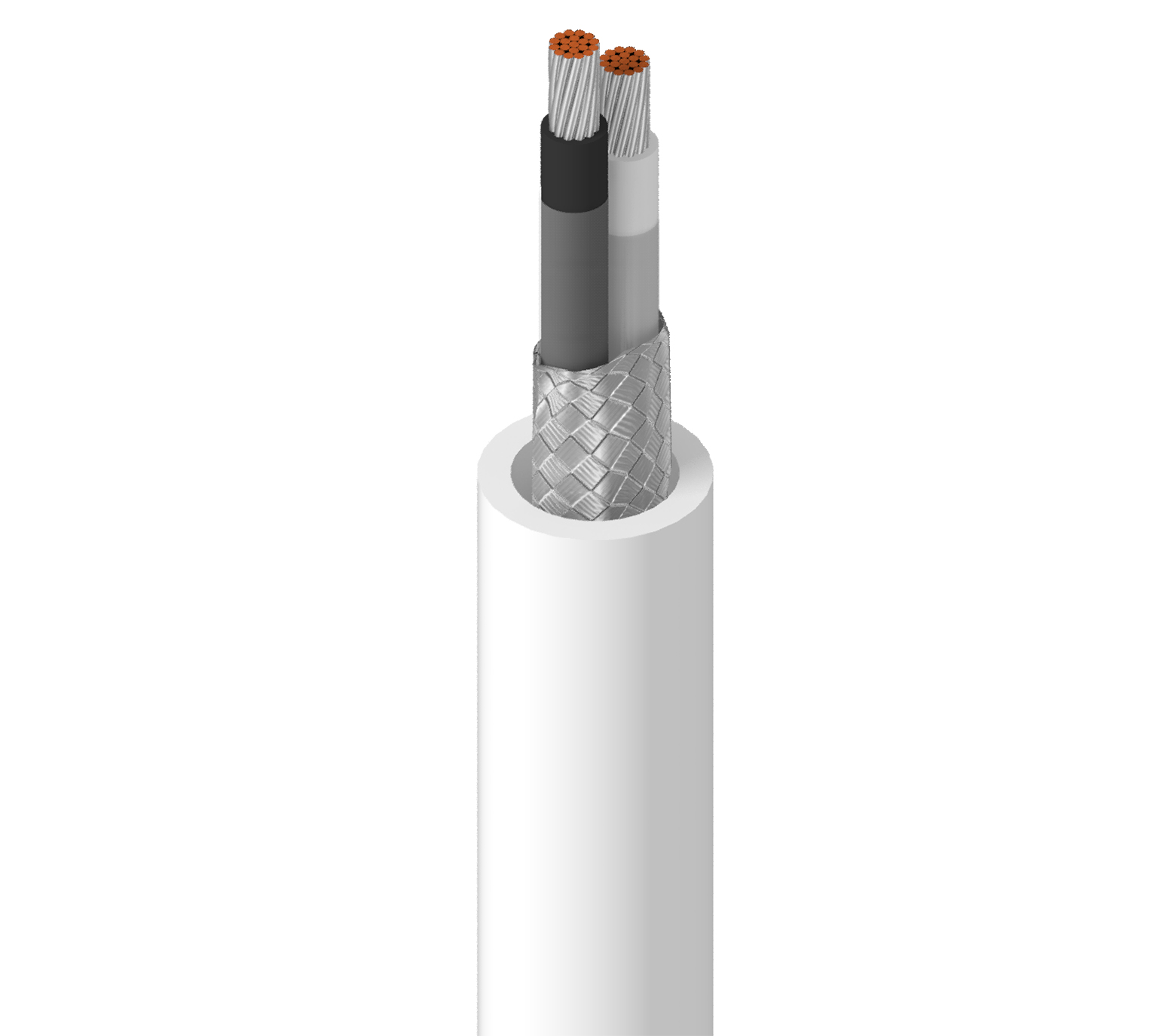

Produktnummer: 9952

Elektronisch, 2 C #16 Str TC, PVC-NYL Ins, OA TC Brd, PVC Jkt

Elektronisch, 2 Leiter 16AWG (19x29) verzinntes Kupfer, PVC-NYL-Isolierung, Gesamtabschirmung aus verzinntem Kupfergeflecht (90 %), PVC-Außenmantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9952
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

MIL-W-16878 (Typ B) Spezifikation; bis zu 600 V analoge Signale; bis zu 600 V Spannungsregelung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 2 16 19x29 TC - Tinned Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC/Nylon - Polyvinyl Chloride + Nylon 0.016 in (0.41 mm) 0.088 in (2.2 mm) White, Black
Nylon 0.004 in (0.10 mm)

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.25 in (6.4 mm)

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
4.3 Ohm/1000ft 57 pF/ft (190 pF/m) 95 pF/ft (310 pF/m) 0.12 µH/ft (0.39 µH/m) 6.5 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

6,4 Ohm/1000 Fuß (21 Ohm/km)

Speisung

Voltage Rating
600 V

Temperatur

UL Temperature Operating
105°C -20°C To +105°C

Biegeradius

Stationary Min. Installation Min.
2.5 in (64 mm) 2.5 in (64 mm)

Maximale Zugspannung

64.8 lbs (29.4 kg)

Gewicht Kabelgebinde

38 Pfund/1000 Fuß

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Millitärische Compliance

MIL-W-16878E/17 (isolierter Leiter)

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.501 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.501 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
9952 009100 Weiß 612825265108
9952 0091000 Weiß 612825265115 C
9952 009500 Weiß 612825265122
