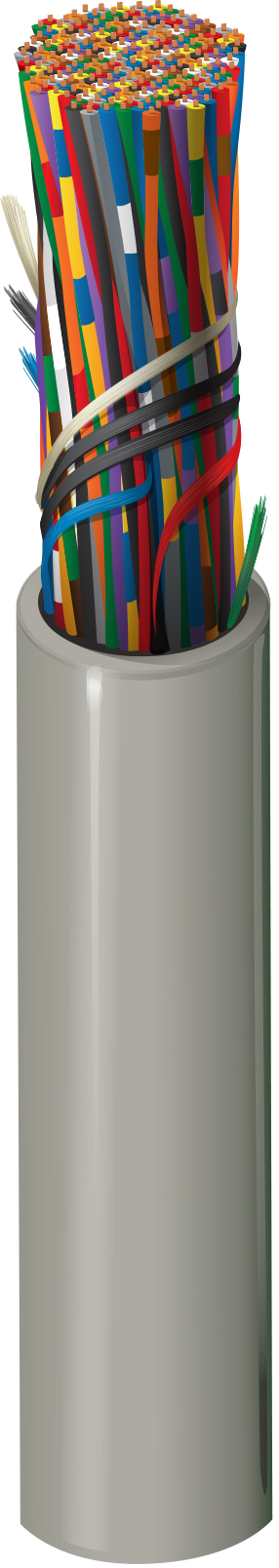

CAT3, DIW 300-Paar, U/UTP-ungeschirmt, Plenum-CMP, Premise Backbone-Kabel, 24 AWG massive blanke Kupferleiter, LS-PVC-Isolierung, Reißleine, LS-PVC-Mantel

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Premise Backbone-Kabel

Konstruktionsmerkmale

Leiter

Size	Stranding	Material	No. of Pairs
24	Solid	BC - Bare Copper	300

Isolierung

Material	Color Code
PVC - Polyvinyl Chloride	White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White, White/Slate & Slate/White, Red/Blue & Blue/Red, Red/Orange & Orange/Red, Red/Green & Green/Red, Red/Brown & Brown/Red, Red/Slate & Slate/Red, Black/Blue & Blue/Black, Black/Orange & Orange/Black, Black/Green & Green/Black, Black/Brown & Brown/Black, Black/Slate & Slate/Black, Yellow/Blue & Blue/Yellow, Yellow/Orange & Orange/Yellow, Yellow/Green & Green/Yellow, Yellow/Brown & Brown/Yellow, Yellow/Slate & Slate/Yellow, Violet/Blue & Blue/Violet, Violet/Orange & Orange/Violet, Violet/Green & Green/Violet, Violet/Brown & Brown/Violet, Violet/Slate & Slate/Violet, White/Blue, White/Orange, White/Green, White/Brown, White/Slate, Red/Blue, Red/Orange, Red/Green, Red/Brown, Red/Slate, Black/Blue, Black/Orange
	Blue/White, Orange/White, Green/White, Brown/White, Gray/White, Blue/Red, Orange/Red, Green/Red, Red/Brown, Red/Gray, Black/Blue, Black/Orange

Material

Color Code

PVC - Polyvinyl Chloride

White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White, White/Slate & Slate/White, Red/Blue & Blue/Red, Red/Orange & Orange/Red, Red/Green & Green/Red, Red/Brown & Brown/Red, Red/Slate & Slate/Red, Black/Blue & Blue/Black, Black/Orange & Orange/Black, Black/Green & Green/Black, Black/Brown & Brown/Black, Black/Slate & Slate/Black, Yellow/Blue & Blue/Yellow, Yellow/Orange & Orange/Yellow, Yellow/Green & Green/Yellow, Yellow/Brown & Brown/Yellow, Yellow/Slate & Slate/Yellow, Violet/Blue & Blue/Violet, Violet/Orange & Orange/Violet, Violet/Green & Green/Violet, Violet/Brown & Brown/Violet, Violet/Slate & Slate/Violet, White/Blue, White/Orange, White/Green, White/Brown, White/Slate, Red/Blue, Red/Orange, Red/Green, Red/Brown, Red/Slate, Black/Blue, Black/Orange

Blue/White, Orange/White, Green/White, Brown/White, Gray/White, Blue/Red, Orange/Red, Green/Red, Red/Brown, Red/Gray, Black/Blue, Black/Orange

Äußere Ummantelung

Material	Material Trade Name	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	Flamarrest®	1.350 in	Yes

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft)	330 pF/100m

Verzögerung

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.
16 MHz	543 ns/100m	45 ns/100m	61%

Hochfrequenz

Frequency [MHz]	Max. Insertion Loss (Attenuation) [dB/100m]	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. RL (Return Loss) [dB]	Max./Min. Fitted Impedance
0.772	2.2	47.0	43.0	50.1	46.1
1	2.6	45.0	41.0	47.8	43.8	12.0	100 ± 15 Ohm
4	5.6	36.0	32.0	36.0	32.0	12.0	100 ± 15 Ohm
8	8.5	31.0	28.0	28.3	24.3	12.0	100 ± 15 Ohm
10	9.7	30.0	26.0	26.2	22.3	12.0	100 ± 15 Ohm
16	13.1	27.0	23.0	20.1	16.1	10.0	100 ± 15 Ohm

Speisung

UL Voltage Rating
300 V RMS

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-30°C To +60°C	0°C To +50°C	-30°C To +60°C

Biegeradius

Stationary Min.	Installation Min.
13.5 in (343 mm)	27.0 in (686 mm)

Maximale Zugspannung	1800 lbs (820 kg)
Gewicht Kabelgebinde	1220 lbs/1000ft (1820 kg/km)

Standards und Compliance

Umweltverträglichkeit	Plenum, Innenbereich
Entflammbarkeit/Brandverhalten	NFPA 262 Plenum (UL 910), FT6
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	CMP
CEC/C(UL)-Compliance	CMP
Datenkategorie	Kategorie 3
TIA/EIA-Compliance	ANSI/TIA-568-C.2 Kategorie 3
Einhaltung der europäischen Richtlinien	EU-CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Änderung), EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2017-07-10
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	DIW300

Produkthinweise

Anmerkungen	Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck umfasst absteigende Längenmarkierungen (Fuß/Meter).
