Produktnummer: 74002E

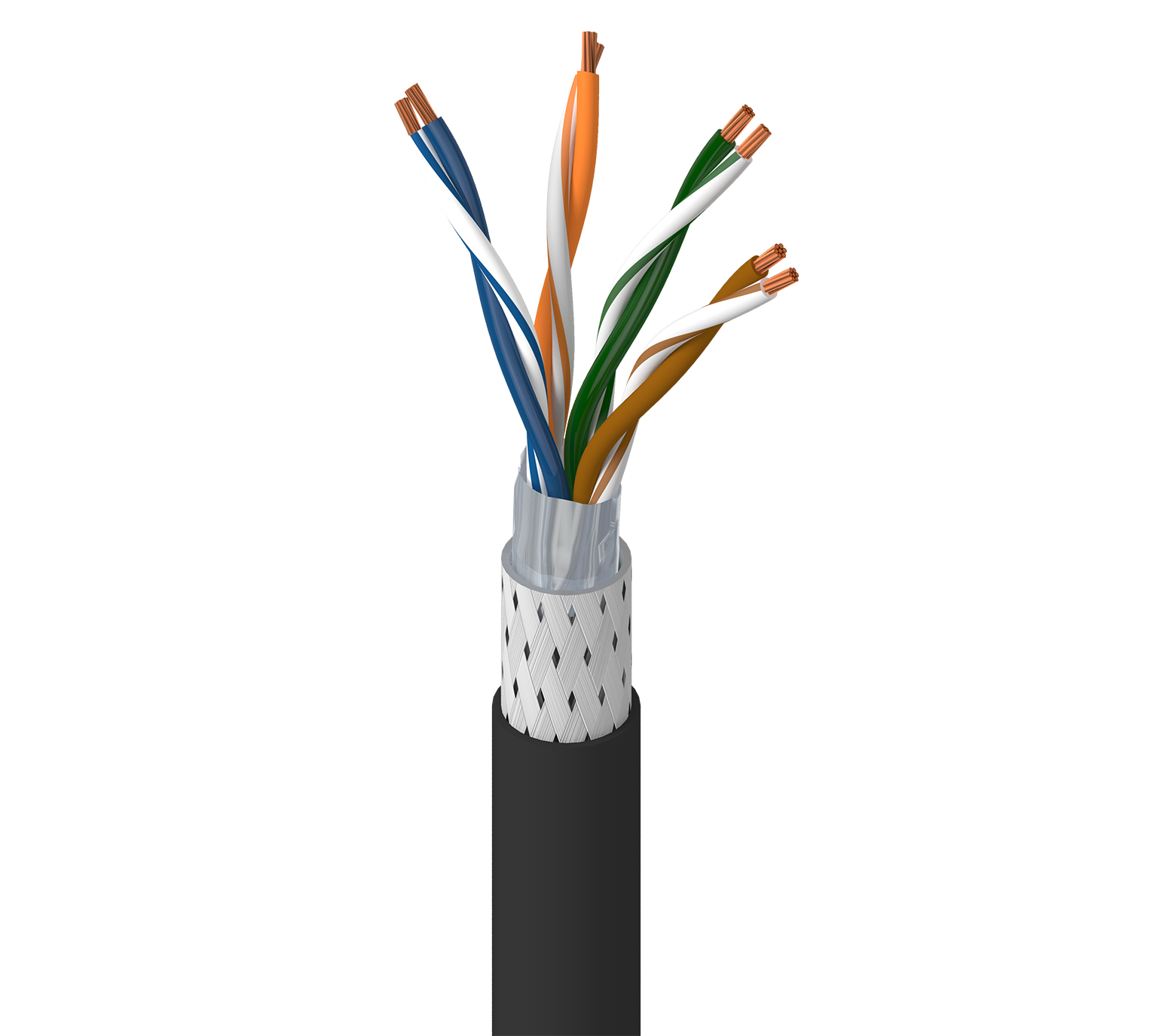

DataTuff® 5E, 4PR #26 Str BC, PO ins, SF/UTP, PVC jkt, AWM 2464

DataTuff® 5E, 4 Paar AWG 26 blankes Kupfer – Litze, PP-Isolierung, SF/UTP – Gesamtgeflecht + Folienabschirmung, PVC-Mantel, AWM 2464

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
74002E
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Cat5e, raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Leiter

Size Stranding Material No. of Pairs
26 AWG 7x0.16 mm BC - Bare Copper 4

Isolierung

Material Nom. Insulation Diameter Color Code
PP - Polypropylene 0.98 mm (0.039 in) White/Blue & Blue, White/Orange & Orange, White/Green & Green, White/Brown & Brown

Kabelseele

Description
4 pairs twisted to cable core covered with a polyester foil

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 80%

Anmerkungen zur Tabelle der äußeren Abschirmung

Außenmaterial Aluminium

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 6.5 mm (0.26 in)

Gesamtdurchmesser des Kabels (Nennwert)

6,5 mm (0,26 Zoll)

Elektrik

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
145 Ohm/km (44.2 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Verzögerung

Max. Delay Skew Nom. Velocity of Prop.
40 ns/100m 60%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB]
0.772 67 64 19.4
1 3.2 dB/100m 65.3 62.3 63.8 60.8 20
4 6 dB/100m 56.3 53.3 51.8 48.8 23
10 9.5 dB/100m 50.3 47.3 43.8 40.8 25
16 12.1 dB/100m 47.2 44.2 39.7 36.7 25
20 13.6 dB/100m 45.8 42.8 37.8 34.8 25
25 15.3 dB/100m 44.3 41.3 35.8 32.8 24.3
31.25 17.1 dB/100m 42.9 39.9 33.9 40.9 23.6
62.5 24.8 dB/100m 38.3 35.4 27.9 24.9 21.5
100 32 dB/100m 35.3 32.3 23.8 20.8 20.1

Speisung

Voltage Rating
450 V DC and 300 V AC

Temperatur

Operating Installation Storage
-40°C to +80°C -15°C To +60°C -40°C to +80°C

Biegeradius

Stationary Min. Installation Min.
35 mm (1.4 in) 70 mm

Maximale Zugspannung

80 N (18 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Eca, Innenbereich, Sonnenlichtbeständigkeit – nur schwarz, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

AWM-Compliance

AWM 2464

Datenkategorie

Kategorie 5e

TIA/EIA-Compliance

ANSI/TIA 568.2-D

ISO/IEC-Compliance

ISO/IEC 11801-1

CENELEC-Compliance

EN 50173-1

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.260 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.260 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
74002E.01B100 Schwarz Flacher Kasten 100 m 8719605171597
74002E.01305 Schwarz Rolle 305 m 8719605013026
74002E.01500 Schwarz Rolle 500 m 8719605013033
