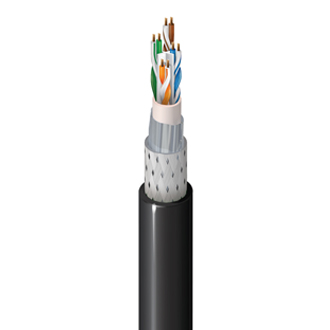

Produktnummer: 7971A

DataTuff® 6, 4 Bonded-Pr #22 Sol BC, PO Ins, X-Spline, PVC Jkt, OS+TC Brd, PVC Jkt, PLTC, CMR, CMX Outdoor

Industrielles Ethernet Cat 6, 4 Bonded-Pair 22AWG (massiv) blankes Kupfer, PO-Isolierung, X-Spline, PVC-Innenmantel, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (80 %), PVC-Außenmantel, PLTC, CMR, CMX Outdoor

  • Verfügbarkeit:
    Amerika
  • Status:
    Aktiv
7971A
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Leistungsbegrenztes Fach, raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation usw.

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Size Stranding Material No. of Pairs
22 AWG Solid BC - Bare Copper 4

Isolierung

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Bonded-Pair

Ja

Innere Ummantelung

Separator Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.305 in (7.75 mm) Yes
Center Member (Patented X-Spline®)

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 80%

Äußere Ummantelung

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.425 in (10.8 mm) No

Gesamtdurchmesser des Kabels (Nennwert)

0,425 Zoll (10,8 mm)

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
56.5 Ohm/km (17.2 Ohm/1000ft) 330 pF/100m

Verzögerung

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 68%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) Min. TCL [dB]
1 2 74.3 72.3 72.3 70.3 67.8 64.8 20 100 ± 15 40
4 3.78 65.28 63.28 61.5 59.5 55.71 52.71 23.01 100 ± 15 40
8 5.32 60.77 58.77 55.45 53.45 49.69 46.69 24.52 100 ± 15 40
10 5.95 59.31 57.31 53.36 51.36 47.75 44.75 25 100 ± 15 40
16 7.55 56.25 54.25 48.7 46.7 43.67 40.67 25 100 ± 15 37.96
20 8.47 54.8 52.8 46.33 44.33 41.73 38.73 25 100 ± 15 36.99
25 9.51 53.35 51.35 43.84 41.84 39.79 36.79 24.32 100 ± 15 36.02
31.25 10.67 51.89 49.89 41.22 39.22 37.86 34.86 23.64 100 ± 15 35.05
62.5 15.38 47.38 45.38 31.99 29.99 31.83 28.83 21.54 100 ± 15 32.04
100 19.8 44.31 42.31 24.51 22.51 27.75 24.75 20.11 100 ± 15 30
155 25.16 41.46 39.46 16.3 14.3 23.95 20.95 18.77 100 ± 15 28.1
200 28.98 39.8 37.8 10.82 8.82 21.73 18.73 18 100 ± 15 26.99
250 32.85 38.35 36.35 5.5 3.5 19.79 16.79 17.32 100 ± 15 26.02

Speisung

UL Voltage Rating
300 V (PLTC, CMR/CMX-Outdoor), 600 V (AWM)

Temperatur

UL Temperature Operating Installation Storage
75°C -40°C To +75°C -40°C To +75°C -40°C To +60°C

Biegeradius

Installation Min. Flexing Min.
2.6 in (66 mm) 5.1 in (130 mm)

Anmerkungen zur Tabelle "Biegeradius"

Diese Kabel sind sowohl für den Innen- als auch für den Außenbereich geeignet. Bei Installationen im Außenbereich muss der kontinuierliche Biegeradius für die Verwendung im Außenbereich angewendet werden. Installationen im Außenbereich sind aufgrund von Umwelteinflüssen häufigen Bewegungen ausgesetzt.

Gewicht Kabelgebinde

87.5 lbs/1000ft (130 kg/km)

Umweltverträglichkeit

Indoor/Outdoor, Innenbereich, Außenbereich, Sonnenlichtbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685 nur Flammen

​​​​​​​CPR-Compliance

CPR Euroklasse: Fca

NEC/UL-Compliance

Artikel 800, Artikel 725, PLTC – CMR/CMX Außenbereich

AWM-Compliance

AWM 21047

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.83 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.83 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr.
7971A 0101000
7971A 0105000
