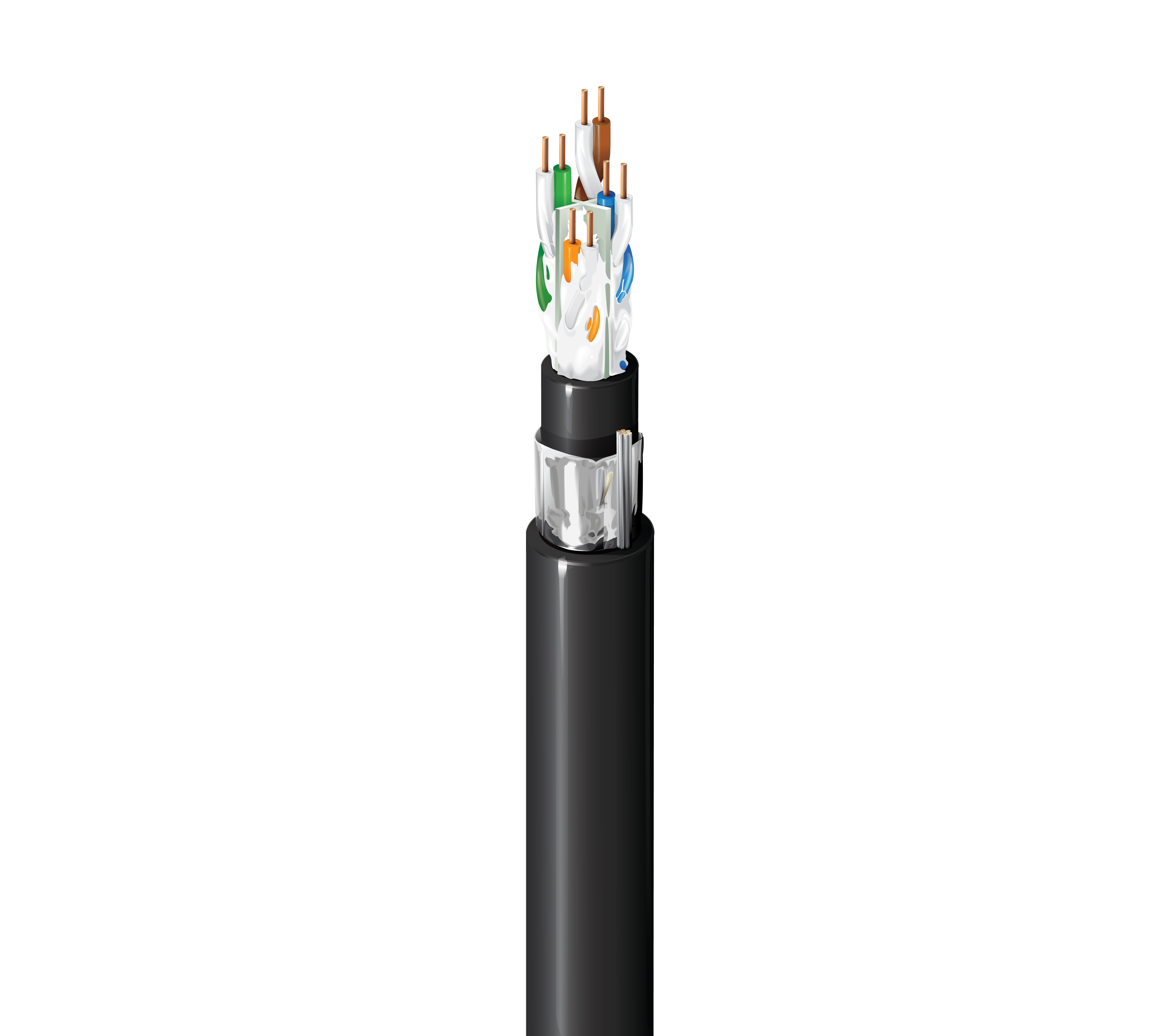

Horizontales Gebäudekabel der Kategorie 6A (500 MHz), OSP/CM-LS für den Innen- und Außenbereich, 4 Paare, 23 AWG massive blanke Kupferleiter, Haloarrest® LSZH-Innenmantel, F/UTP – foliengeschirmt, gelgefüllt, UV-beständiger, flammhemmender Haloarrest® LSZH-Außenmantel

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	OSP-Outdoor, Indoor/Outdoor, Premise Horizontal Cable, Ethernet bis zu 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, laute Umgebungen, HDBaseT
Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale

Leiter

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

Isolierung

Material	Color Code
PO - Polyolefin	White & Blue, White & Orange, White & Green, White & Brown

Innere Ummantelung

Separator	Material	Nom. Diameter
Center Member (Patented X-Spline®)	PE - Polyethylene	0.270 in (6.86 mm)

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	26 AWG (7x34) TC

Wasserabweisend	Gelfüllung

Äußere Ummantelung

Material	Material Trade Name	Nom. Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	Haloarrest®	0.370 in (9.40 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,370 Zoll (9,40 mm)

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft)	45 pF/100m

Verzögerung

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	537.6 ns/100m	45 ns/100m	64%

Hochfrequenz

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. PSNEXT [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. PSANEXT [dB]	Min. PSAACRF [dB]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.1 dB/100m	72.3	70.2	67.8	64.8	20.0	105 +/- 10	115 +/- 15	67.0	67.0	40.0	35.0
4	3.8 dB/100m	63.3	59.5	55.8	52.8	23.0	105 +/- 10	100 +/- 7	67.0	66.2	40.0	23.0
8	5.3 dB/100m	58.8	53.4	49.7	46.7	24.5	100 +/- 22	100 +/- 7	67.0	60.1	40.0	16.9
10	5.9 dB/100m	57.3	51.4	47.8	44.8	25.0	100 +/- 22	100 +/- 7	67.0	58.2	40.0	15.0
16	7.5 dB/100m	54.2	46.8	43.7	40.7	25.0	100 +/- 22	100 +/- 7	67.0	54.1	38.0	10.9
20	8.4 dB/100m	52.8	44.4	41.8	38.8	25.0	100 +/- 22	100 +/- 7	67.0	52.2	37.0	9.0
25	9.4 dB/100m	51.3	42.0	39.8	36.8	24.3	100 +/- 22	100 +/- 7	67.0	50.2	36.0	7.0
31.25	10.5 dB/100m	49.9	39.4	37.9	34.9	23.6	100 +/- 22	100 +/- 7	67.0	48.3	35.1	5.1
62.5	15.0 dB/100m	45.4	30.4	31.9	28.9	21.5	100 +/- 22	100 +/- 7	65.6	42.3	32.0
100	19.1 dB/100m	42.3	23.2	27.8	24.8	20.1	100 +/- 22	100 +/- 7	62.5	38.2	30.0
200	27.6 dB/100m	37.8	10.2	21.8	18.8	18.0	100 +/- 22	100 +/- 7	58.0	32.2	27.0
250	31.1 dB/100m	36.3	5.3	19.8	16.8	17.3	100 +/- 32	100 +/- 7	56.5	30.2	26.0
300	34.3 dB/100m	35.1	0.9	18.3	15.3	16.8	100 +/- 32	100 +/- 7	55.3	28.7	25.2
350	37.2 dB/100m	34.1		16.9	13.9	16.3	100 +/- 32	100 +/- 7	54.3	27.3	24.6
400	40.1 dB/100m	33.3		15.8	12.8	15.9	100 +/- 32	100 +/- 7	53.5	26.2	24.0
450	42.7 dB/100m	32.5		14.7	11.7	15.5	100 +/- 32	100 +/- 7	52.7	25.1	23.5
500	45.3 dB/100m	31.8		13.8	10.8	15.2	100 +/- 32	100 +/- 7	52.0	24.2	23.0

Speisung

UL Voltage Rating
300 V (CM-LS)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating	Installation	Storage
75°C	-40°C To +75°C	-20°C To +75°C	-40°C To +75°C

Biegeradius

Stationary Min.	Installation Min.
3.0 in (76 mm)	3.75 in (95.3 mm)

Maximale Zugspannung	25 lbs (11 kg)
Gewicht Kabelgebinde	48 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Für den Innen- und Außenbereich (Indoor, Outdoor), nicht halogenisiert, beständig gegen Sonnenlicht, Freileitungen – bei Unterstützung durch Längstragseil
Entflammbarkeit/Brandverhalten	UL 1685 (UL begrenzte Rauchentwicklung)
NEC/UL-Compliance	Artikel 800, CM-LS
CEC/C(UL)-Compliance	CM-LS
ICEA-Compliance	S-116-732, S-56-434, S-99-689, S-100-685
IEEE-Compliance	IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4
NEMA-Compliance	ANSI/NEMA WC-66
Datenkategorie	Kategorie 6A
TIA/EIA-Compliance	ANSI/TIA-568.2-D Kategorie 6A
ISO/IEC-Compliance	ISO/IEC 11801-1, IEC 61156-5
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen	Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Der Druck umfasst absteigende Fuß-/Metermarkierungen von der maximalen Aufstelllänge bis 0. Vollständig wasserdicht. Geeignet für die Erdverlegung oder den Einsatz in Gebäuden an nassen Standorten. Nicht empfohlen für Anwendungen mit direkter Erdverlegung ohne zusätzlichen Quetsch- und Aufprallschutz.
