Produktnummer: 50106AHSFP

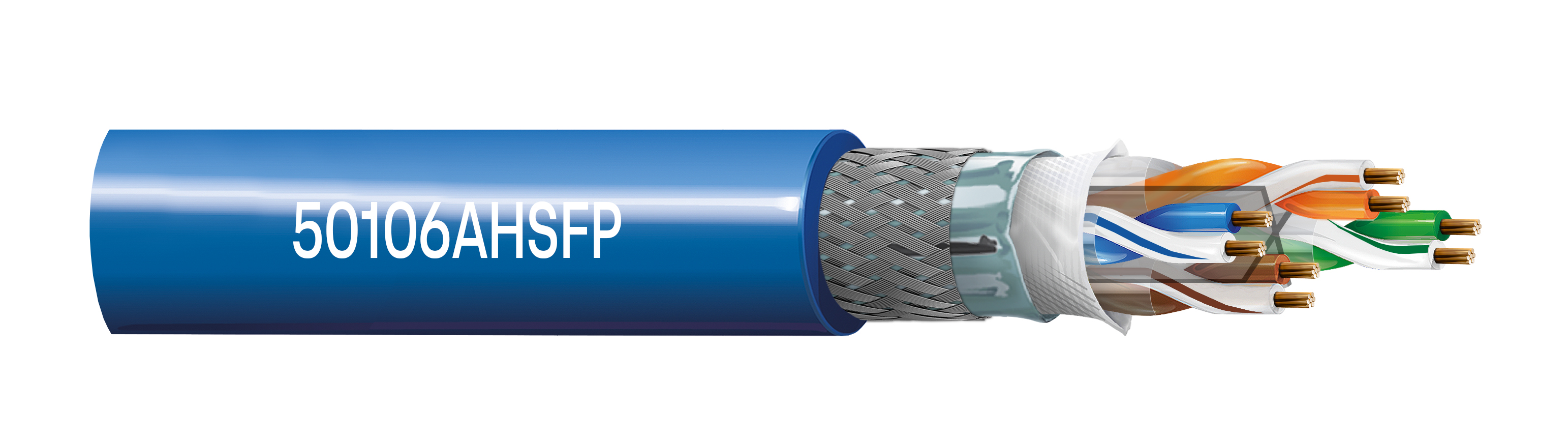

BELDEN Industrielles hochflexibles Ethernet CAT6A-Kabel, SF/UTP, PUR-Mantel, für den Innenbereich

BELDEN Industrial Ethernet CAT6A, SF/UTP, 4 x 2 x 26 AWG, blanke Kupferlitzenleiter, PO-Isolierung, Al-Mylar+Geflechtschirm, PUR-Mantel, Innenbereich

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
50106AHSFP
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Industrielle Ethernet-Kabel werden zum Verbinden von industriellen Ethernet-Switches, IP-Controllern, Medienkonvertern, verteilten Steuerungssystemen, speicherprogrammierbaren Steuerungen und zur Übertragung von Datensignalen industrieller Protokolle verwendet. Unterstützt aktuelle und zukünftige Anwendungen der Kategorie 6A, wie z. B.: 10Base-T, 100Base-TX, 1000Base-T und 10GBase-T. Dies sind Cat 6A-Kabel für den Innenbereich, die IEC61156-6, UL 758, EN50288-10-2, IEC11801 entsprechen

Leiter

Element Size Material No. of Pairs
Pair(s) 26 AWG BC - Bare Copper 4

Isolierung

Material Nom. Insulation Diameter Color Code
PO - Polyolefin 1.0 mm (0.039 in) 1.White/Blue,Blue, 2.White/Orange,Orange, 3.White/Green,Green, 4.White/Brown,Brown

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 80%

Äußere Ummantelung

Material
PUR - Polyurethane (Halogen Free)

Gesamtdurchmesser des Kabels (Nennwert)

7,3 mm (0,29 Zoll)

Elektrik

Max. Conductor DCR Nom. Characteristic Impedance
145@20°C（ Ohm/km） 100 Ohm

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature
-40°C To +80°C

Biegeradius

Flexing Min.
75 mm (3.0 in)

Umweltverträglichkeit

Innenbereich, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1 Entflammbarkeit

AWM-Compliance

AWM 20549, AWM I A/B

Europäische Halogenfreie Standards

IEC 60754-1 – Halogenmenge = frei

Anmerkungen

Maximale Übertragungslänge: Verbindungsklasse - Kat. Ea (CAT6A), Kanal - 74 m; Schleppkettentest: 10 Millionen Zyklen; Geschwindigkeit: 30 Zyklen/min; Kettenlänge: 1 m, Torsionstest: 10 Millionen Zyklen, Geschwindigkeit: 20 Zyklen/min bei einer Kettenlänge von 1 m. Die Flexibilitätsprüfung wird bei Umgebungstemperatur im Belden-Labor durchgeführt.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.32 Revisionsdatum: 03-23-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.32 Revisionsdatum: 03-23-2026
