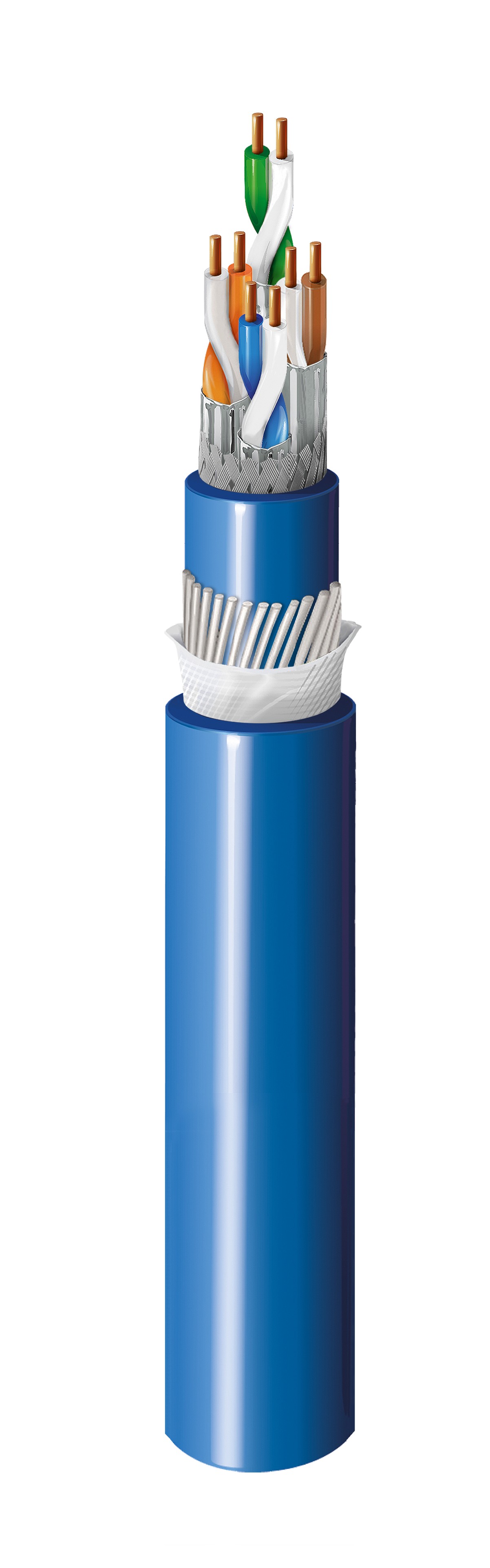

CAT 6A 4PR x 23AWG S/FTP, massiver blanker Kupferleiter, FMPE-Isolierung, individuelle Al-Mylar-Abschirmung, TC-Geflecht über der Abschirmung, LSZH-Innenmantel, Stahldrahtpanzerung, wasserabweisendes Band, LSZH-Außenmantel, Innen-/Außenbereich

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Industrielle Ethernet-Kabel werden zum Verbinden von industriellen Ethernet-Switches, IP-Controllern, Medienkonvertern, verteilten Steuerungssystemen, speicherprogrammierbaren Steuerungen und zur Übertragung von Datensignalen industrieller Protokolle verwendet. Diese Kabel eignen sich zur Übertragung von 1000BASE-TX Gigabit Ethernet, 100BASE-T Ethernet, 100BaseVG ANYLAN, 155ATM, 622ATM, RS-422, 250MHz Kategorie 6, EtherCAT. Dies sind äußerst langlebige & robuste Kabel für den Innen- und Außenbereich, die den Normen IEC 60332-3-24 und IEC 60754-1 & 2 entsprechen.

Mögliche Anwendungen

Industrielle Ethernet-Kabel werden zum Verbinden von industriellen Ethernet-Switches, IP-Controllern, Medienkonvertern, verteilten Steuerungssystemen, speicherprogrammierbaren Steuerungen und zur Übertragung von Datensignalen industrieller Protokolle verwendet. Diese Kabel eignen sich zur Übertragung von 1000BASE-TX Gigabit Ethernet, 100BASE-T Ethernet, 100BaseVG ANYLAN, 155ATM, 622ATM, RS-422, 250MHz Kategorie 6, EtherCAT. Dies sind äußerst langlebige & robuste Kabel für den Innen- und Außenbereich, die den Normen IEC 60332-3-24 und IEC 60754-1 & 2 entsprechen.

Konstruktionsmerkmale

Leiter

Element	Size	Material
Pair(s)	23 AWG	BC - Bare Copper

Isolierung

Material	Nom. Insulation Diameter	Color Code
PE - Polyethylene (Foam)	1.40 mm (0.0551 in)	1.White & Blue, 2. White & Orange, 3. White & Green, 4. White & Brown

Innenabschirmung

Element	Shield Type	Material
Pair(s)	Tapes (Each Pair)	Bi-Laminate (Alum+Poly)

Innere Ummantelung

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Äußere Abschirmung

Shield Type	Material	Coverage
Braid	Tinned Copper (TC)	30%

Panzerung

Armor Type & Material
SWA - Steel Wire Armor

Äußere Ummantelung

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Gesamtdurchmesser des Kabels (Nennwert)	12,5 mm (0,492 Zoll)

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Max. Mutual Capacitance
95 Ohm/km (29 Ohm/1000ft)	0.56 pF/m (0.17 pF/ft)

Verzögerung

Max. Delay Skew
25 ns/100m

Hochfrequenz

Frequency [MHz]	Max. Insertion Loss (Attenuation) [dB/100m]	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Min. PSANEXT [dB]	Min. PSAACRF [dB]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.1	75.3	72.3	68.0	65.0	20.0	67.0	67.0	40.0	35.0
4	3.8	66.3	63.3	56.0	53.0	23.0	67.0	66.2	34.0	23.0
10.0	5.9	60.3	57.3	48.0	45.0	25.0	67.0	58.2	30.0	15.0
16	7.5	57.2	54.2	43.9	40.9	25.0	67.0	54.1	28.0	10.9
31.2	10.5	52.9	49.9	38.1	35.1	23.6	67.0	48.3	25.1	5.1
62.5	15.0	48.4	45.4	32.1	29.1	21.5	65.6	42.3	22.0
100	19.1	45.3	42.3	28.0	25.0	20.1	62.5	38.2	20.0
125	21.5	43.8	40.8	26.1	23.1	19.4	61.0	36.3	19.0
200	27.6	40.8	37.8	22.0	19.0	18.0	58.0	32.2	17.0
250	31.1	39.3	36.3	20.0	17.0	17.3	56.5	30.2	16.0
300	34.3	38.1	35.1	18.5	15.5	17.3	53.3	28.7
500	45.3	34.8	31.8	14.0	11.0	17.3	52.0	24.2

Speisung

Voltage Rating
72 V DC

Mechanische Kenndaten

Temperatur

Operating
-30°C to + 70°C

Biegeradius

Installation Min.
125 mm (4.92 in)

Gewicht Kabelgebinde	290 kg/km (190 lbs/1000 Fuß)

Standards und Compliance

Umweltverträglichkeit	Innen-/Außenbereich
Entflammbarkeit/Brandverhalten	IEC 60332-1-2, IEC 60332-3-22
Datenkategorie	Kategorie 6A
ISO/IEC-Compliance	IEC 61156-5, ISO/IEC 11801
