Produktnummer: 50106AH1

BELDEN 50106AH1 Industrial Ethernet CAT6A-Kabel, SF/FTP, Profinet Typ C, 4 Paar, 24AWG Litze, PUR Jkt, E357312-S, AWM 20554 80C, 30V, FT2

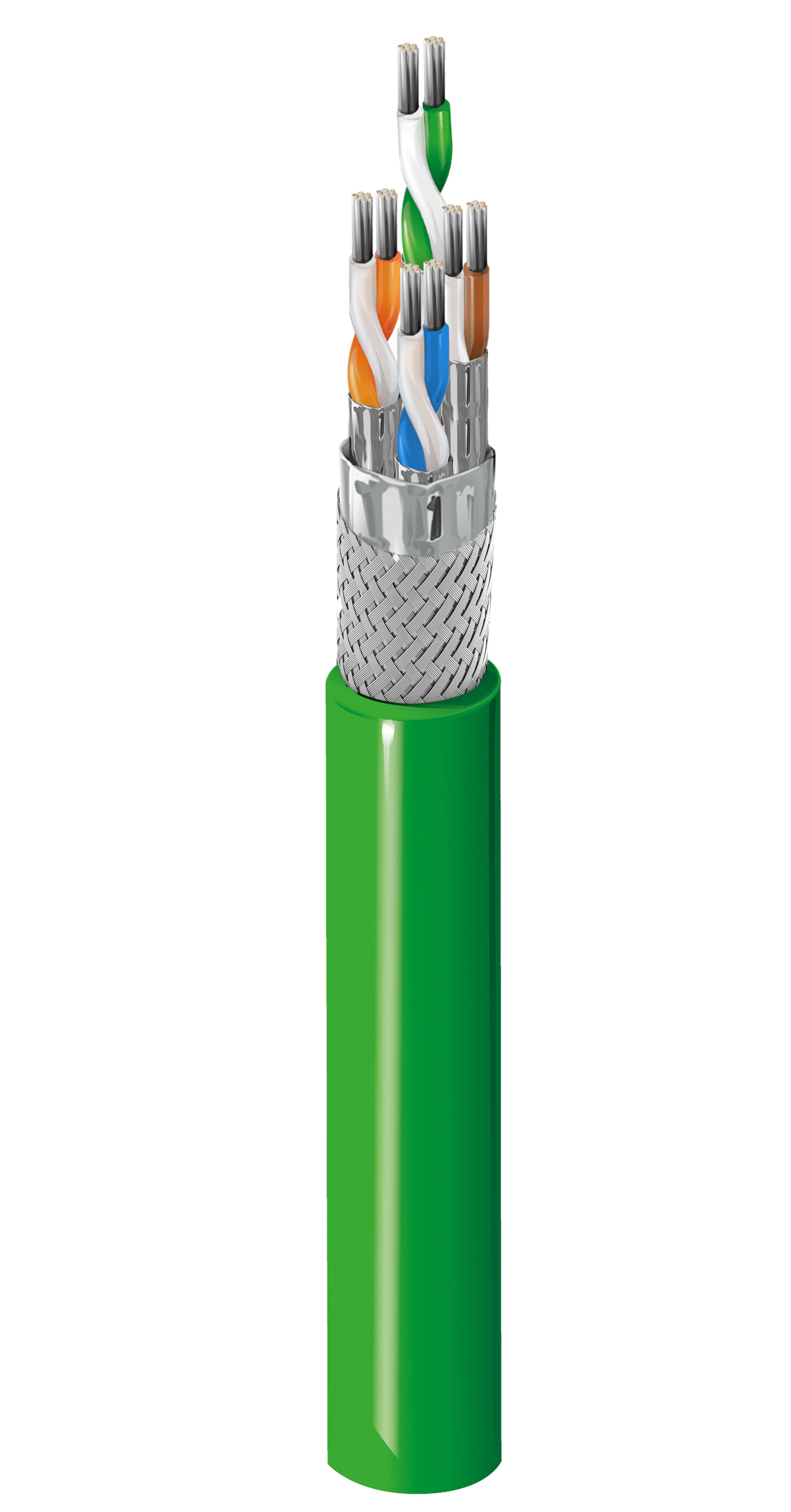

BELDEN 50106AH1 Industrial Ethernet CAT6A-Kabel, SF/FTP, Profinet Typ C, 4 Paar, 24AWG verzinnte Kupferlitzenleiter, Polyethylen-Isolierung, verzinnte Kupfergeflechtabschirmung, PUR-Mantel, E357312-S, AWM 20554 80C, 30 V, FT2

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
50106AH1
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Ethernet: 10Base-T, 100Base-TX, 1000Base-T, 1000Base-TX, 10GBase-T

Leiter

Size Stranding Material
24 AWG 7x32 TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.45 mm (0.0571 in) White & Blue, White & Orange, White & Green, White & Brown

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 85%
Tapes (Each Pair) Bi-Laminate (Alum+Poly)

Äußere Ummantelung

Material Nom. Diameter
PUR - Polyurethane 8.9 mm (0.35 in)

Elektrik

Max. Conductor DCR Nom. Characteristic Impedance
95 Ohm/km (29 Ohm/1000ft) 100 Ohm

Verzögerung

Max. Delay Skew
≤ 20 ns/100m

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. ACRF (ELFEXT) [dB] Min. RL (Return Loss) [dB]
4 5.7 dB/100m 66.3 56.0 23.0
10 9.5 db/100m 59.5 46.4 25.0
16 11.5 dB/100m 57.1 44.1 25.0
31.25 15.8 dB/100m 53.1 38.0 23.3
62.5 22.4 dB/100m 48.4 32.2 20.8
100 29.0 dB/100m 45.2 27.8 19.0
200 41.1 dB/100m 40.8 22.0 17.3
250 46.6 dB/100m 39.3 20.1 17.3
300 51.4 dB/100m 38.2 18.5 17.3
350 55.8 dB/100m 37.1 17.1 17.3
500 67.9 dB/100m 34.8 14.0 17.3

Temperatur

Operating
-30°C To +70°C

Biegeradius

Installation Min. Flexing Min.
71.2 mm (2.80 in) 133.5 mm (5.256 in)

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Außenbereich, nicht halogeniert, Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

FT2, IEC 60332-1-2

AWM-Compliance

AWM 20554

Datenkategorie

Kategorie 6A

ISO/IEC-Compliance

IEC 61156-xx, UL 758

Europäische Halogenfreie Standards

IEC 60754-1 – Halogenmenge = Null

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2011/65/EU (RoHS 2)

Anmerkungen

Min. Anzahl der Schleppkettenzyklen: ≥ 2,5 Millionen Schleppkettenparameter: r=15 D, a= 3m/s^2, v= 3m/s, Kettenlänge: 5 m

Aktualisierung und Überarbeitung

Revisionsnummer: 0.54 Revisionsdatum: 02-26-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.54 Revisionsdatum: 02-26-2026
