Produktnummer: 50106ASFR

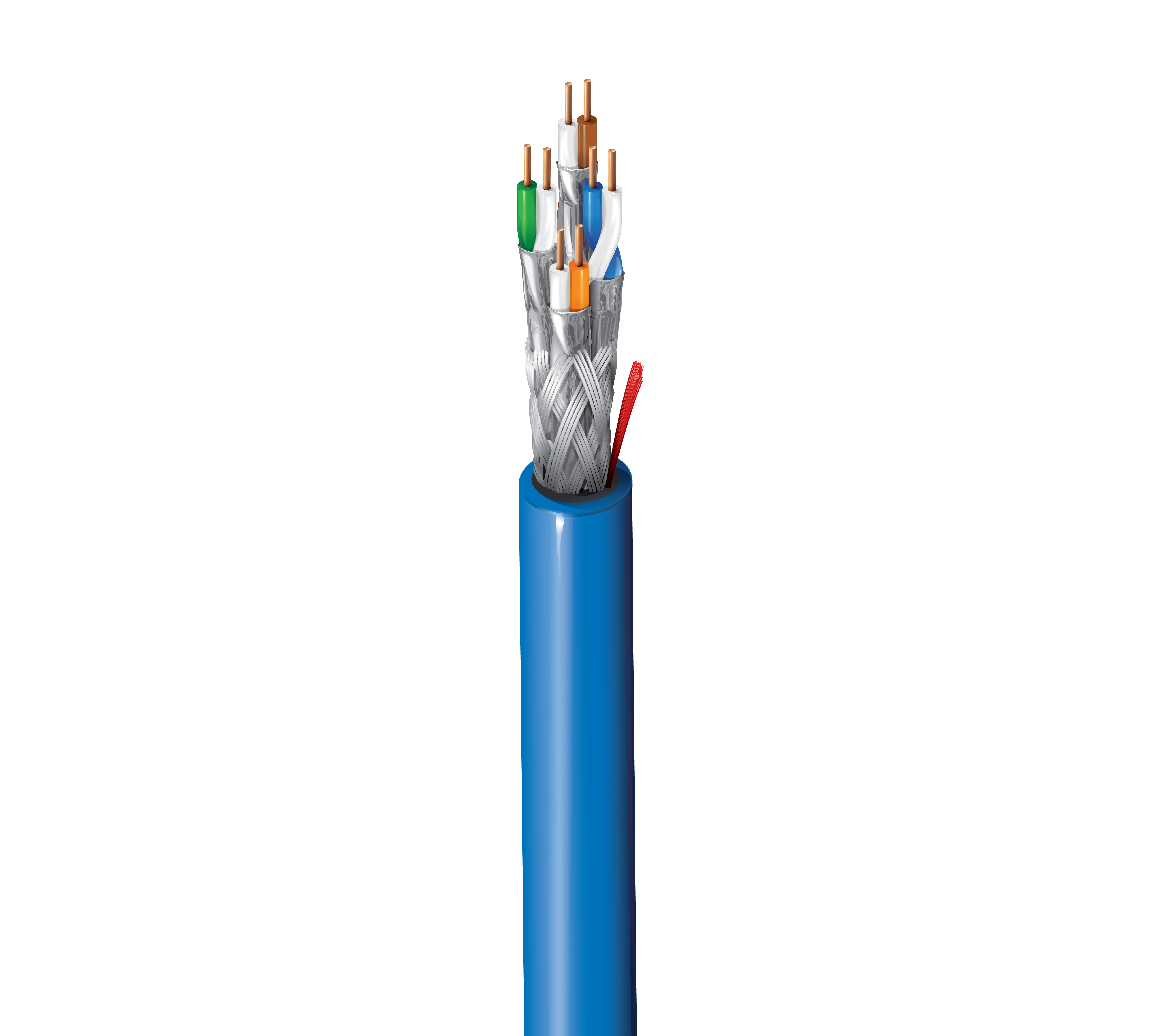

BELDEN Industrial Ethernet CAT6A-Kabel, S/FTP, LSZH, Nagetier- und Termitenschutz, 4-paarig, AWG 23, für den Innenbereich

BELDEN Industrial Ethernet CAT6A, S/FTP, 4 x 2 x 23 AWG, massive blanke Kupferleiter, Polyolefin-Schaum-Isolierung, einzeln durch Folie abgeschirmte Paare & Gesamtschirmung aus verzinntem Kupfergeflecht, LSZH-Mantel, Nagetier- und Termitenschutzkabel. &

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
50106ASFR
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Ethernet: 10GBase-T, 100Base-TX, 1000Base-T

Leiter

Element Size Material
Pair(s) 23 AWG BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PO - Polyolefin (Foam) 1.35 mm (0.0531 in) 1. White & Blue, 2. Orange & White, 3. Green & White, 4. Brown & White

Innenabschirmung

Element Shield Type Material
Pair(s) Tapes (Each Pair) Bi-Laminate (Alum+Poly)

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 30%

Äußere Ummantelung

Material Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) Yes

Gesamtdurchmesser des Kabels (Nennwert)

7,8 ± 0,3 mm

Elektrik

Max. Conductor DCR Nom. Characteristic Impedance
95 Ω/km @ 20°C 100 Ohm

Anmerkungen zur Tabelle für Elektrik

Nominale Ausbreitungsgeschwindigkeit: 0.77

Hochfrequenz

Frequency Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB] Min. Coupling Attenuation [dB]
1 2.1 75.3 72.3 73.2 70.2 68 65 20 67 67 40 35
4 MHz 3.8 66.3 63.3 62.5 59.5 56 53 23 67 66.2 34 23
10 MHz 5.9 60.3 57.3 54.4 51.4 48 45 25 67 58.2 30 15
16 MHz 7.5 57.2 54.2 49.7 46.7 43.9 40.9 25 67 54.1 28 10.9
31.3 MHz 10.5 52.9 49.9 42.4 39.4 38.1 35.1 23.6 67 48.3 25.1 5.1 55
62.5 MHz 15 48.4 45.4 33.4 30.4 32.1 29.1 21.5 65.6 42.3 22 55
100 MHz 19.1 45.3 42.3 26.2 23.2 28 25 20.1 62.5 38.2 20 55
125 MHz 21.5 43.8 40.8 22.3 19.3 26.1 23.1 19.4 61 36.3 19 53
200 MHz 27.6 40.8 37.8 13.2 10.2 22 19 18 58 32.2 17 49
250 MHz 31.1 39.3 36.3 8.2 5.2 20 17 17.3 56.5 30.2 16 47
350 MHz 37.3 37.1 34.1 17.1 14.1 17.3 54.3 27.3 44
500 MHz 45.3 34.8 31.8 14 11 17.3 52 24.2 41

Transferimpedanz

Frequency Max. Transfer Impedance
1 50
10 100
30 200
100 1000

Speisung

Voltage Rating Breakdown Voltage
72 V DC 2500V DC/2Sec.

Temperatur

Operating Storage
-30°C to + 60°C -20°C to + 50°C

Biegeradius

Installation Min.
62.4 mm (2.46 in)

Gewicht Kabelgebinde

67 kg/km (45 lbs/1000 Fuß)

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-22

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

ANSI/TIA 568.2-D

ISO/IEC-Compliance

ISO/IEC 11801 Ed. 2.0:2002/A2:2010/C1:2011IEC 61156-5

Europäische Halogenfreie Standards

IEC 60754-1 – Halogenmenge = 0, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH-Wert = 4,3

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.21 Revisionsdatum: 02-26-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.21 Revisionsdatum: 02-26-2026
