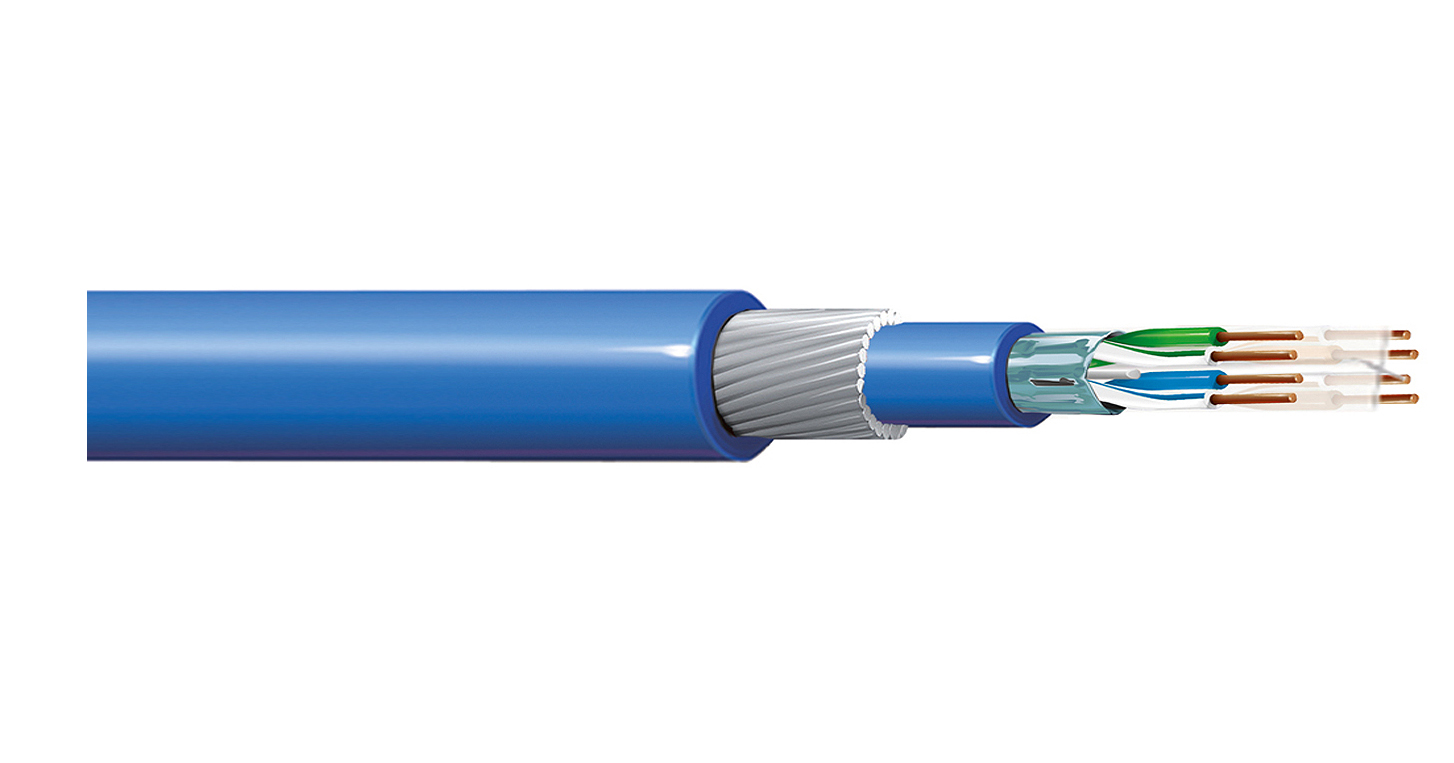

Produktnummer: 50106FLS

CAT 6 4P23AWG, F/UTP, SWA, LSZH Jkt, Innen/Außen

CAT 6 4PR x 23AWG F/UTP, massiver blanker Kupferleiter, PO-Isolierung, Folienschirmung, LSZH-Innenmantel, Stahldrahtpanzerung, LSZH-Außenmantel, Innen-/Außenbereich

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
50106FLS
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Industrielle Ethernet-Kabel werden zum Verbinden von industriellen Ethernet-Switches, IP-Controllern, Medienkonvertern, verteilten Steuerungssystemen, speicherprogrammierbaren Steuerungen und zur Übertragung von Datensignalen industrieller Protokolle verwendet. Diese Kabel eignen sich zur Übertragung von 1000BASE-TX Gigabit Ethernet, 100BASE-T Ethernet, 100BaseVG ANYLAN, 155ATM, 622ATM, RS-422, 250MHz Kategorie 6, EtherCAT. Dies sind äußerst langlebige & robuste Kabel für den Innen- und Außenbereich, die den Normen IEC 60332-3-24 und IEC 60754-1 & 2 entsprechen.

Leiter

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

Isolierung

Material Nom. Insulation Diameter Color Code
PO - Polyolefin 1.10 mm (0.0433 in) Blue & White with Blue Markings, Orange & White with Orange Markings, Green & White with Green Markings, Brown & White with Brown Markings

Innenabschirmung

Shield Type Material Drainwire Type
Tape Bi-Laminate (Alum+Poly) 26 AWG (Solid) TC

Innere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 9.0 mm (0.35 in)

Panzerung

Armor Type & Material
SWA - Steel Wire Armor

Äußere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 12.3 mm (0.484 in)

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance Nom. Characteristic Impedance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m 100 Ohm

Verzögerung

Max. Delay Max. Delay Skew
538 ns/100m 45 ns/100m

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB]
1 2 74.3 72.3 67.8 64.8 20
4 3.8 65.3 63.3 55.8 52.8 23
8 5.3 60.8 58.8 49.7 46.7 24.5
10 6 59.3 57.3 47.8 44.8 25
16 7.6 56.2 54.2 43.7 40.7 25
20 8.5 54.8 52.8 41.8 38.8 25
25 9.5 53.3 51.3 39.8 36.8 24.3
31.25 10.7 51.9 49.9 37.9 34.9 23.6
62.5 15.4 47.4 45.4 31.9 28.9 21.5
100 19.8 44.3 42.3 27.8 24.8 20.1
155 25.2 41.4 39.4 24 21 18.8
200 29 39.8 37.8 21.8 18.8 18
250 32.8 38.3 36.3 19.8 16.8 17.3

Speisung

Voltage Rating
300 V

Temperatur

Operating
-20°C to +75°C

Biegeradius

Installation Min.
98.0 mm (3.86 in)

Maximale Zugspannung

110 N (25 lbf)

Gewicht Kabelgebinde

282 kg/km (189 lbs/1000 Fuß)

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung und Öl, Erdverlegung

Datenkategorie

Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801

Europäische Halogenfreie Standards

IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH-Wert = 4,3, IEC 61034-2 – Rauchdichte – Min. Transmissionsgrad = 60 %

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2011/65/EU (RoHS 2)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.92 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.92 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge
50106FLS 010305M Schwarz Rolle 305 m
50106FLS-A500 Schwarz Rolle 500 m
50106FLS 006305M Blau Rolle 305 m
50106FLS 008305M Grau Rolle 305 m
50106FLS-P500 Grün Rolle 500 m
