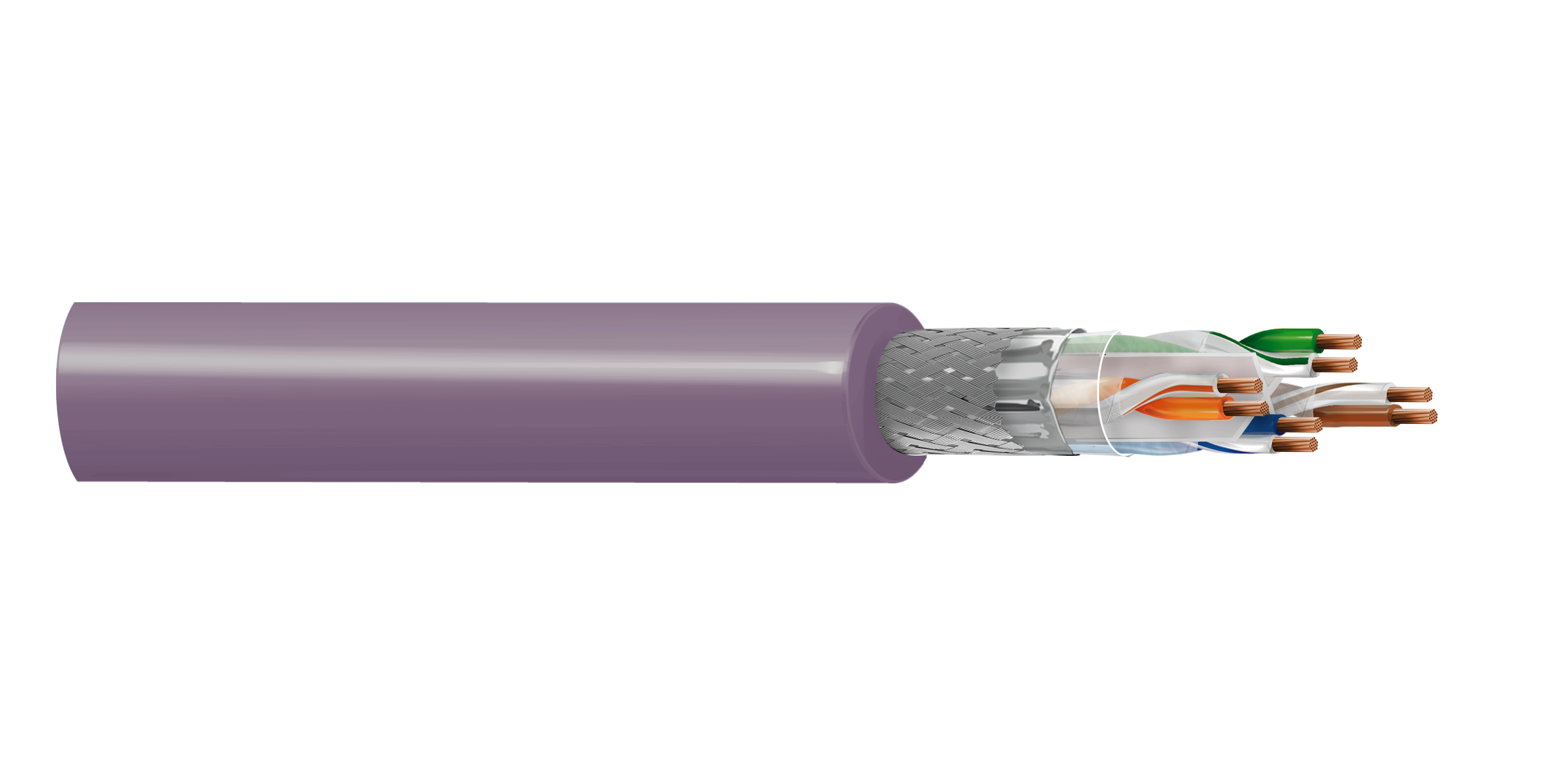

BELDEN Industrial Ethernet CAT6, SF/UTP, 4 x 2 x 0,15 mm2 verseilte blanke Kupferleiter, Polyolefin-Isolierung, Gesamtfolienschirmung plus verzinnter Kupfergeflechtschirm, PVC-Mantel, hochflexibles Kabel, 10 Millionen Biegezyklen (Schleppkette), AWM 2095, 80 °C, 300 V, FT2

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Ethernet: 10GBase-T, 100Base-TX, 1000Base-T

Konstruktionsmerkmale

Leiter

Element	Size	Material
Pair(s)	0.15 mm²	BC - Bare Copper

Isolierung

Material	Nom. Insulation Diameter	Color Code
PO - Polyolefin	1.0 mm (0.039 in)	White/Blue, Blue, White/Orange, Orange, White/Green, Green, White/Brown, Brown

Äußere Abschirmung

Shield Type	Material	Coverage
Tape	Polyester + Bi-Laminate (Alum+Poly)
Braid	Tinned Copper (TC)	80%

Äußere Ummantelung

Material
PVC - Polyvinyl Chloride

Gesamtdurchmesser des Kabels (Nennwert)	7,3 mm (0,29 Zoll)

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Nom. Characteristic Impedance
145 Ω/km @ 20°C	100 Ohm

Anmerkungen zur Tabelle für Elektrik	Max. Übertragungslänge a) Linkklasse: Klasse E (Datenanwendung bis 250 MHz), Kanal: 74 m, Permanent: 63 m; Nominale Ausbreitungsgeschwindigkeit: 72 %

Speisung

UL Voltage Rating	Breakdown Voltage
300 V	2000V AC/Min.

Mechanische Kenndaten

Temperatur

Operating
-20 ℃ to + 80℃

Anmerkungen zur Tabelle "Biegeradius"	Schleppkettentest (5 Millionen Zyklen): a) Biegeradius: Max. 12,5D, Geschwindigkeit: Min. 30 Zyklen/Min., Kettenlänge: 1M; Schleppkettentest (10 Millionen Zyklen): a) Biegeradius: Max. 14,5D, Geschwindigkeit: Min. 30 Zyklen/Min., Kettenlänge: 1M

Standards und Compliance

AWM-Compliance	AMW 2095
CEC/C(UL)-Compliance	AWM I/II 80C 300V
Datenkategorie	Kategorie 6
Einhaltung der europäischen Richtlinien	EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
