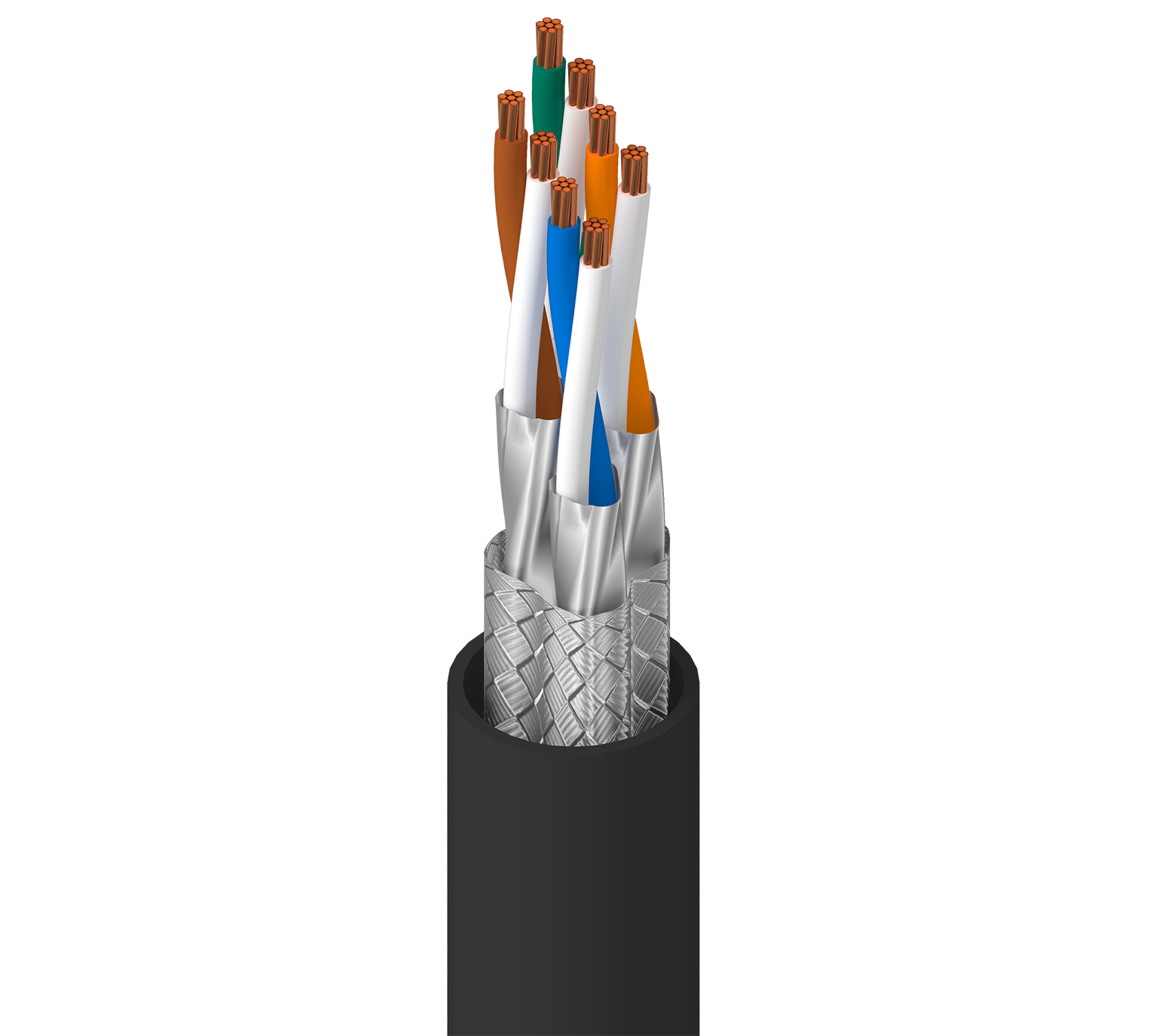

Produktnummer: 74005E

DataTuff® 7, 4PR #26 Str BC, PO ins, S/FTP, PVC jkt, AWM 20121

DataTuff® 7, 4 Paar AWG 26, blankes Kupfer – Litze, Polyethylen-Isolierung, S/FTP – Gesamtgeflecht-/Einzelfolienabschirmung, PVC-Mantel, AWM 20121

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
74005E
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Cat7, raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Leiter

Size Stranding Material No. of Pairs
26 AWG Stranded BC - Bare Copper 4

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.05 mm (0.0413 in) White & Blue, White & Orange, White & Green, White & Brown

Kabelseele

Description
2 twisted insulated conductors, 4 pairs twisted together left hand lay

Innenabschirmung

Element Shield Type Material
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly)

Äußere Abschirmung

Shield Type Material
Braid Tinned Copper (TC)

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 6.8 mm (0.27 in)

Gesamtdurchmesser des Kabels (Nennwert)

6,8 mm (0,27 Zoll)

Elektrik

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
145 Ohm/km (44.2 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Verzögerung

Max. Delay Skew Nom. Velocity of Prop.
40 ns/100m 70%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation)
1 2.7 dB/100m
4 5.5 dB/100m
10 8.5 dB/100m
16 10.8 dB/100m
20 12.1 dB/100m
31.25 15.2 dB/100m
62.5 21.8 dB/100m
100 27.8 dB/100m
200 40.1 dB/100m
300 50 dB/100m
600 73.3 dB/100m

Speisung

UL Voltage Rating
30 V RMS

Temperatur

Operating Installation Storage
-40°C to +80°C -15°C To + 60°C -40°C to +80°C

Biegeradius

Stationary Min. Installation Min.
30 mm (1.2 in) 65 mm

Maximale Zugspannung

80 N (18 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Eca, Innenbereich, Sonnenlichtbeständigkeit – nur schwarz, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

AWM-Compliance

AWM 20121

Datenkategorie

Kategorie 7

TIA/EIA-Compliance

ANSI/TIA 568.2-D

ISO/IEC-Compliance

ISO/IEC 11801-1

CENELEC-Compliance

EN 50173-1

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.199 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.199 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
74005E.01500 Schwarz Rolle 500 m 8719605013255
