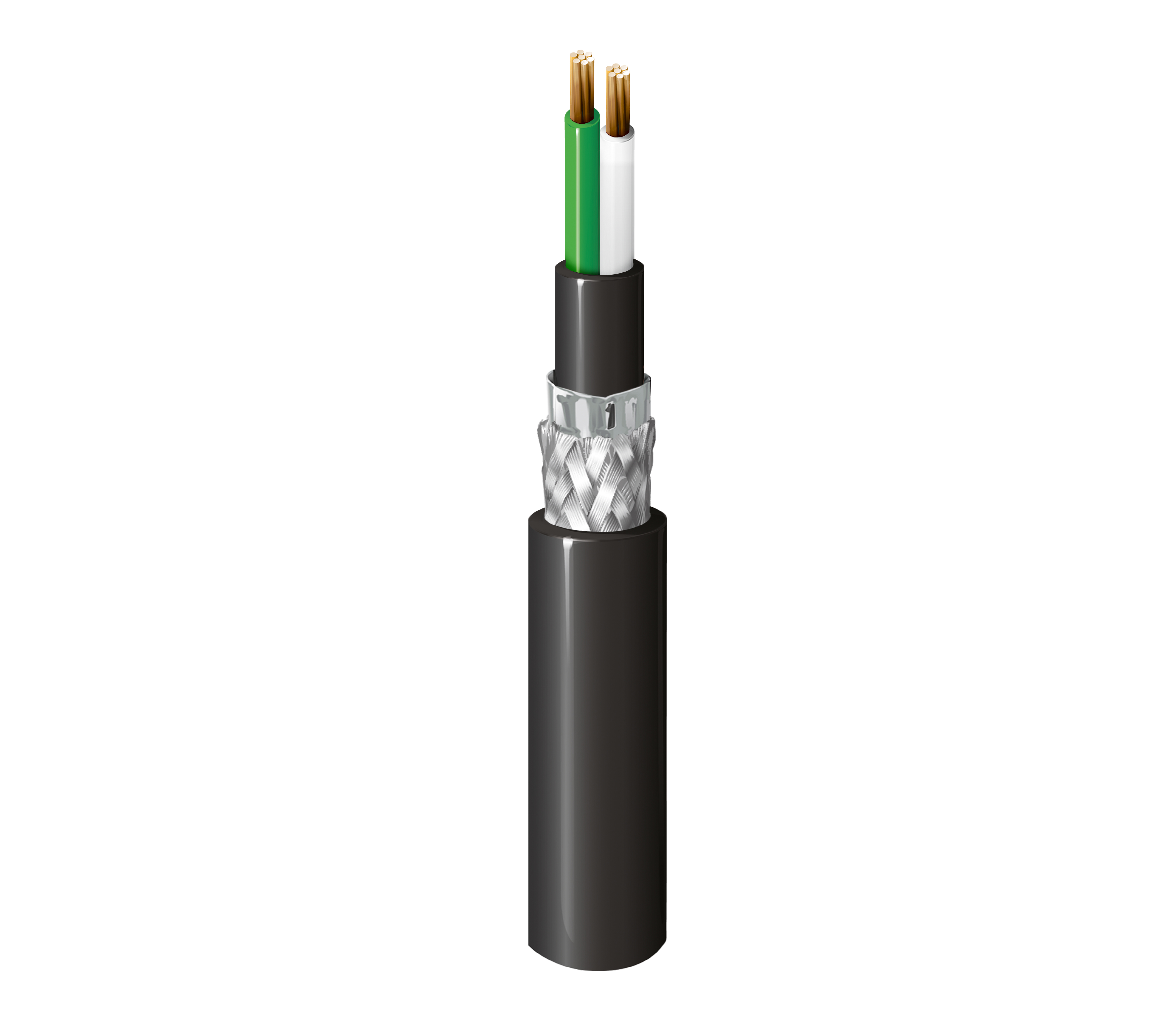

AUTOMOTIVE ETHERNET SPE 1GBPS 1P 26AWG STP PVC

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Automotive Ethernet

Konstruktionsmerkmale

Leiter

Size	Stranding	Material	No. of Pairs
26	7x34	BCA - Bare Copper Alloy	1

Isolierung

Material	Nom. Insulation Diameter	Color Code
PP - Polypropylene	0.91 mm (0.036 in)	White & Green

Innere Ummantelung

Material	Nom. Diameter
PP - Polypropylene	2.80 mm (0.110 in)

Äußere Abschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%
Braid	Tinned Copper (TC)	85%

Äußere Ummantelung

Material	Nom. Diameter
PVC - Polyvinyl Chloride	4.25 mm (0.167 in)

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Nom. Characteristic Impedance
190 Ohm/km (58 Ohm/1000ft)	100 Ohm

Hochfrequenz

Frequency [MHz]	Max. Insertion Loss (Attenuation) [dB]	Min. RL (Return Loss) [dB]
1	0.037	22.0
10	0.011	22.0
100	0.344	19.0
600	0.869	14.0

Speisung

Voltage Rating
60 V

Mechanische Kenndaten

Temperatur

Operating
-40°C To +105°C

Gewicht Kabelgebinde	23,5 kg/km (15,8 lbs/1000 Fuß)

Standards und Compliance

Entflammbarkeit/Brandverhalten	FT2
IEEE-Compliance	IEEE 802.3bp
Datenkategorie	SPE 1000 Mbit/s

Produkthinweise

Anmerkungen	Verdrillung: 2C, Richtung: S

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.63 Revisionsdatum: 02-26-2026

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.63 Revisionsdatum: 02-26-2026
