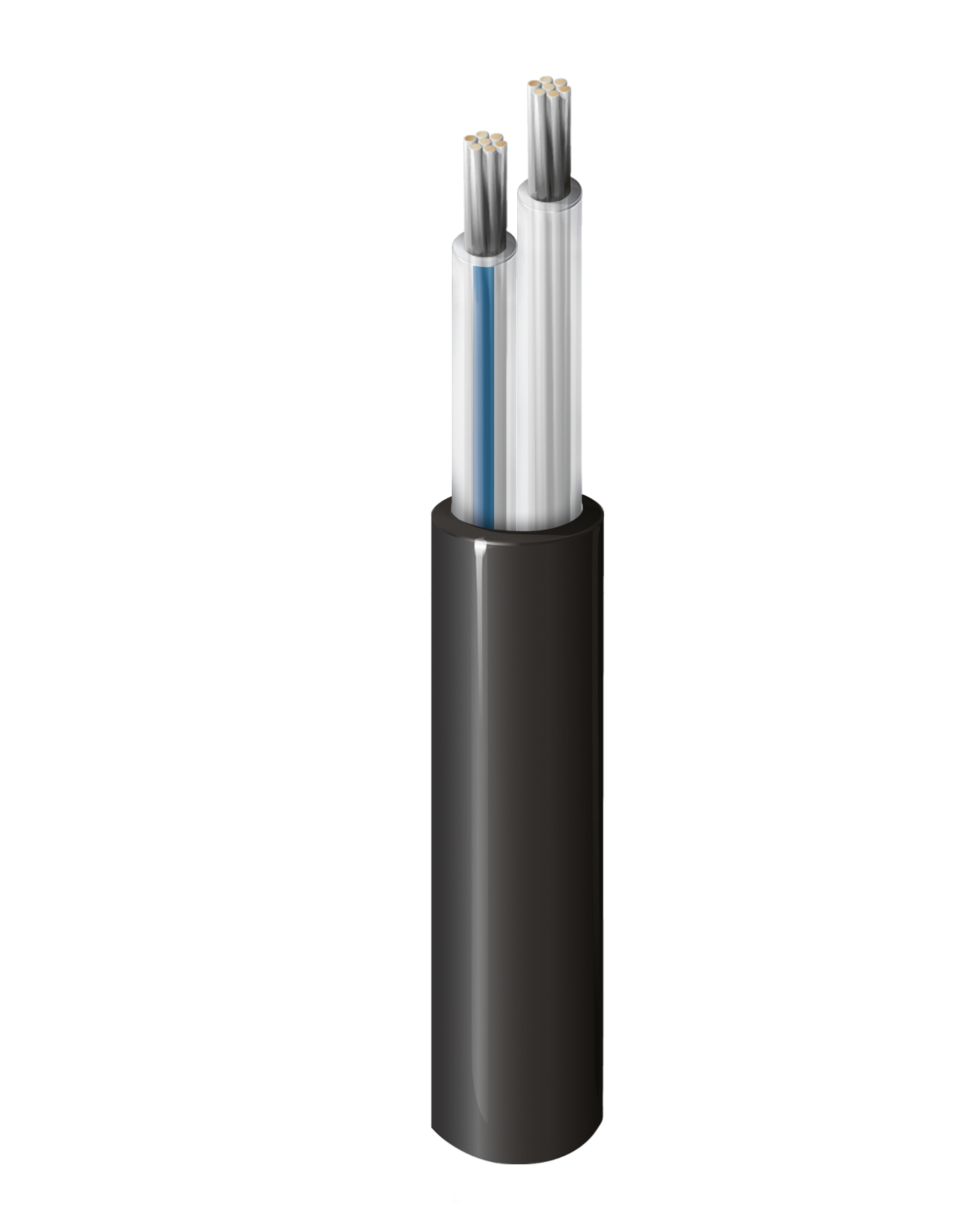

AUTOMOTIVE ETHERNET SPE 100MBPS 1P 26AWG J/UTP PVC

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Automotive Ethernet

Konstruktionsmerkmale

Leiter

Size	Stranding	Material	No. of Pairs
26 AWG	7x34	TC - Tinned Copper	1

Isolierung

Material	Nom. Insulation Diameter	Color Code
PP - Polypropylene	0.88 mm (0.035 in)	Natural & Natural/Blue

Äußere Ummantelung

Material	Nom. Diameter
PVC - Polyvinyl Chloride	3.00 mm (0.118 in)

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Nom. Characteristic Impedance
150 Ohm/km (46 Ohm/1000ft)	100 Ohm

Hochfrequenz

Frequency [MHz]	Max. Insertion Loss (Attenuation) [dB]	Min. RL (Return Loss) [dB]
1	0.06	20.0
10	0.16
20		20.0
33	0.31
66	0.45	14.8

Speisung

Voltage Rating
60 V

Mechanische Kenndaten

Temperatur

Operating
-40°C To +105°C

Gewicht Kabelgebinde	11,4 kg/km (7,66 lbs/1000 Fuß)

Standards und Compliance

Entflammbarkeit/Brandverhalten	FT2
IEEE-Compliance	IEEE 802.3bw
Datenkategorie	SPE 100 Mbit/s

Produkthinweise

Anmerkungen	Verkabelung: 2C, Richtung: S, Neigung: & ltlt/< gt/> =15
