Produktnummer: BA43103

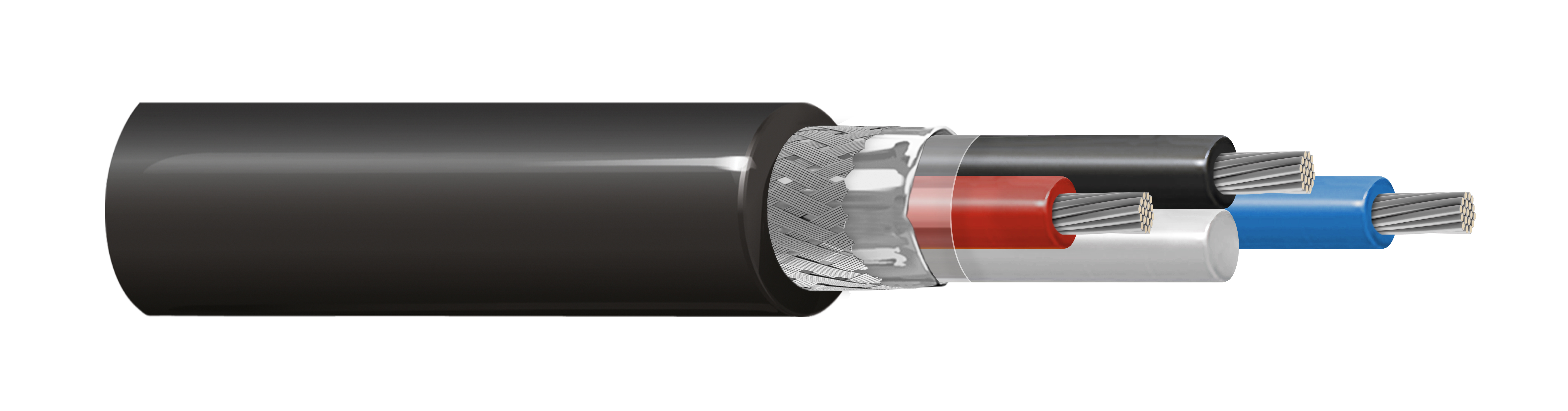

RailTuff™ RS485 CANBUS Eisenbahn-TCN-Kabel mit X-LSZH-Material

2CX0,5 mm2 + 1CX0,5 mm2 Litzenleiter aus verzinntem Kupfer, Isolierung aus Schaumpolyolefin und Polyolefin, Abschirmung und XL-LSZH-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
BA43103
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

RS485-Datenkabel für feste und geschützte Installationen innerhalb und außerhalb von Schienenfahrzeugen. Dieses Kabel wird für die digitale Signalübertragung mit guter Übertragungsrate bei hohen Frequenzen verwendet. Es eignet sich für die Verdrahtung der Komponenten im Zugkommunikationsnetz (TCN) im Wagen und Reisebus. Dieses Kabel erfüllt die Anforderungen der relevanten Teile internationaler Bahnnormen wie DIN 5510-2, EN 50153, EN 50155, EN 50305, EN 45545-2 und TJ/CL-313.

Leiter

Size Material Notes
0.5 mm² TC - Tinned Copper Nom. Conductor Stranding:19/0.18 mm

Isolierung

Material Nom. Insulation Diameter Color Code Notes
PO - Polyolefin (Foam) 2.4 mm (0.094 in) Blue and Red Signal Core
PO - Polyolefin 1.45 mm (0.0571 in) Black Power
PO - Polyolefin 1.45 mm (0.0571 in) Natural Filler

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 75%

Äußere Ummantelung

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant, Thermoset)

Gesamtdurchmesser des Kabels (Nennwert)

7,14 mm (0,281 Zoll)

Elektrik

Max. Conductor DCR Nom. Characteristic Impedance
Max. 40.1 Ohm/km 120 Ohm

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m]
1.5 1.5
3 3

Speisung

UL Voltage Rating
300 V

Temperatur

Operating
-40°C to +85°C

Biegeradius

Installation Min.
5×D

Umweltverträglichkeit

Innenbereich, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-25

CENELEC-Compliance

EN 45545-2

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 10 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Anmerkungen

Kapazität: Kern zu Kern: 46 nF/km (max.), Kern zu Abschirmung: 80 nF/km (max.)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.22 Revisionsdatum: 02-26-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.22 Revisionsdatum: 02-26-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Länge
BA43103 010305M Schwarz 305 m
