Produktnummer: BA43105

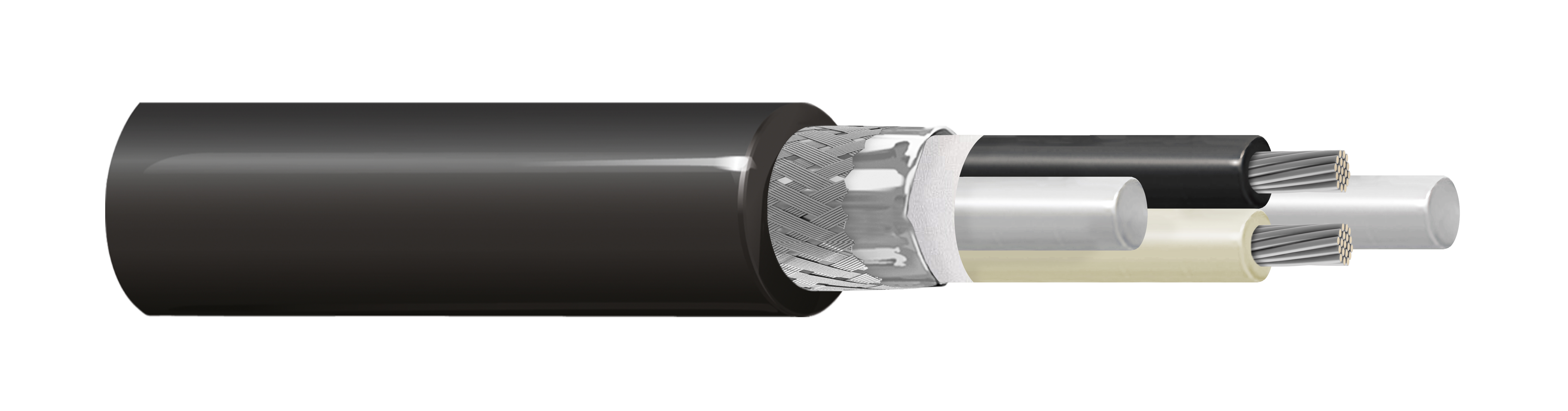

RailTuff™ 2-adriges WTB TCN-Bahnkabel mit LSZH-Material

2C, 0,75 Litzenleiter aus verzinntem Kupfer, XL-Foam PE-Isolierung, geschirmt, XL-LSZH-Außenmantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
BA43105
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

WTB (Wire Train Bus) Datenkabel für feste und geschützte Installationen in Schienenfahrzeugen. Dieses Kabel wird für die digitale Signalübertragung mit guter Übertragungsrate bei hohen Frequenzen verwendet. Es eignet sich für die Verdrahtung der Komponenten des Kommunikationsnetzwerks (TCN) über den gesamten Zug. Dieses Kabel erfüllt die Anforderungen der relevanten Teile internationaler Bahnnormen wie DIN 5510-2, EN 50153, EN 50155, EN 50305, EN 45545-2 und TJ/CL-313.

Leiter

Size Material Notes
0.75 mm² TC - Tinned Copper Nom. Conductor Stranding 19/0.22 mm

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 2.65 mm (0.104 in) Black and White

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant, Thermoset)

Gesamtdurchmesser des Kabels (Nennwert)

8,25 mm (0,325 Zoll)

Elektrik

Max. Conductor DCR Nom. Characteristic Impedance
Max. 26.7 Ohm/km 120 Ohm

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m]
1 10
2 14

Speisung

UL Voltage Rating
300 V

Temperatur

Operating
-40°C to +90°C

Biegeradius

Installation Min.
4×D

Umweltverträglichkeit

Innenbereich, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-25

CENELEC-Compliance

EN 45545-2

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 10 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Anmerkungen

Kapazität (1 MHz) Kern zu Kern: 65 pF/m (max.)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.16 Revisionsdatum: 02-26-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.16 Revisionsdatum: 02-26-2026
