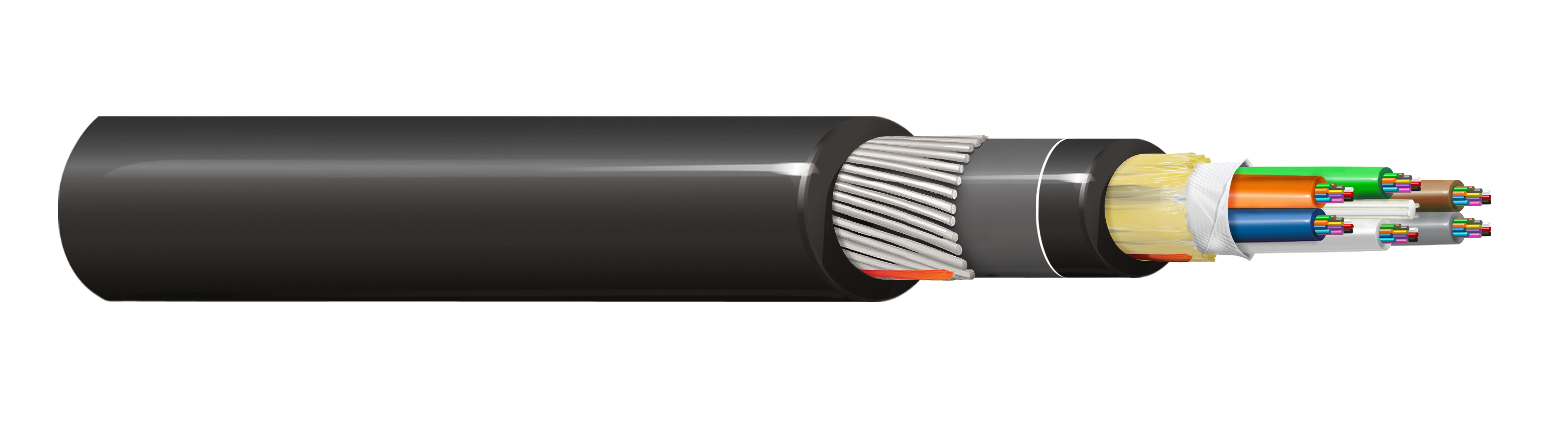

Universelles (für den Innen- und Außenbereich) Multi-Loose-Tube-Glasfaserkabel mit trockenem Kern und Aramidgarnen als Verstärkungselement, raucharmem und halogenfreiem Innenmantel, Termitenschutz durch Polyamidschicht, Stahldrahtpanzerung (vollständiger Nagetierschutz) und raucharmem und halogenfreiem Außenmantel. Produktmerkmal: Dieses Kabel bietet einen verbesserten Nagetierschutz durch eine Stahldrahtpanzerung (vollständiger Nagetierschutz) und Termitenschutz durch eine Polyamidschicht. Bestehend aus 6 Rohren mit einem Durchmesser von 1,9 mm mit 32 Fasern (4t x 8f) SM OS2 G.652.D & G.657.A1.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Umgebung	Innenbereich/Außenbereich
Mögliche Anwendungen	Für den Außen- und Inneneinsatz in strukturierten (Daten-)Verkabelungssystemen wie Industrie-Backbone, Campus-Backbone, Gebäude-Backbone (Riser) und/oder Horizontalverkabelung. Für den Außen- und Inneneinsatz in Netzwerken für Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Einfach in Kanälen, Tunneln und/oder Rohren zu installieren.

Aufbau

Aufbau der Glasfaserkabel

Fiber Type	Fiber Grade acc. ITU-T	Fiber Count	Subunit Color
OS2	G.652D & G.657A1	32	TIA coding (Gxxxxxx.T): Blue, Orange, Green

Faser-Farbcode	TIA-Kodierung (Gxxxxxx.T): Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz

Typ des zentralen Verstärkungselements	GRP
Wasserdichte Kabelseele	Ja
Kabelseele, feuchtigkeitsdicht	Wasserblockierendes Aramidgarn + Band
Gewicht Kabelgebinde	320 kg/km

Spezifikationen der Untergruppe

Anzahl aktiver Untergruppen	3
Anzahl der Positionen der Untergruppe	6
Fasern pro Untergruppe	8

Physische Spezifikationen

Panzerungstyp	Stahldraht

Spezifikationen der Ummantelung

Anzahl der Ummantelungen	Dreifachummantelung

Innere Ummantelung

Material	LSZH – Raucharm und halogenfrei (flammhemmend)
Innenjacke2 Material	Nylon

Spezifikationen der äußeren Ummantelung

Äußere Ummantelung

Material	Color	Nominal Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	Black	14.3 mm	No

Äußere Ummantelung1 Anmerkungen zur Tabelle	Standardfarbe: Schwarz. Verfügbare Farben: Orange, Gelb, Türkis, Erikaviolett, Rot, Blau, Grün, Braun, Violett, Pink, Grau, Weiß, Schwarz, Limettengrün

Optische Merkmale

Maximale Dämpfung bei 1310 nm	0.39 dB/km
Maximale Dämpfung bei 1550 nm	0.24 dB/km
Maximale Dämpfung bei 1625 nm	0.29 dB/km

Mechanische Kenndaten

Mechanische Tests

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	286 mm	IEC 60794-3-10
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	286 mm	IEC 60794-3-10
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	2700 N (607 lbf)	IEC 60794-3-10
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	900 N (202 lbf)	IEC 60794-3-10
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	22 kN/m	IEC 60794-3-10
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	11 kN/m	IEC 60794-3-10

Temperaturbereich

Betriebstemperaturbereich	-30 °C Zu + 70 °C
Temperaturbereich für die Installation	-5 °C bis +50 °C
Lagertemperaturbereich	-30 °C bis +70 °C

Produktmaterial

UL-Klassifizierung/Flammtest	Sonstige Klassifizierung, nicht UL

Standards

IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit	10 µS/mm
Entflammbarkeit gemäß IEC	IEC 60332-1-2
IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert	4.3
Brandverhalten – Bündelbrandtest	IEC 60332-3-22
IEC 60754-1 – Halogenmenge	Null
REACH	Konform
ISO/IEC-Compliance	IEC 60794, ISO/IEC 11801-1
Schutz vor UV-Strahlung und Sonnenlicht	Ja
