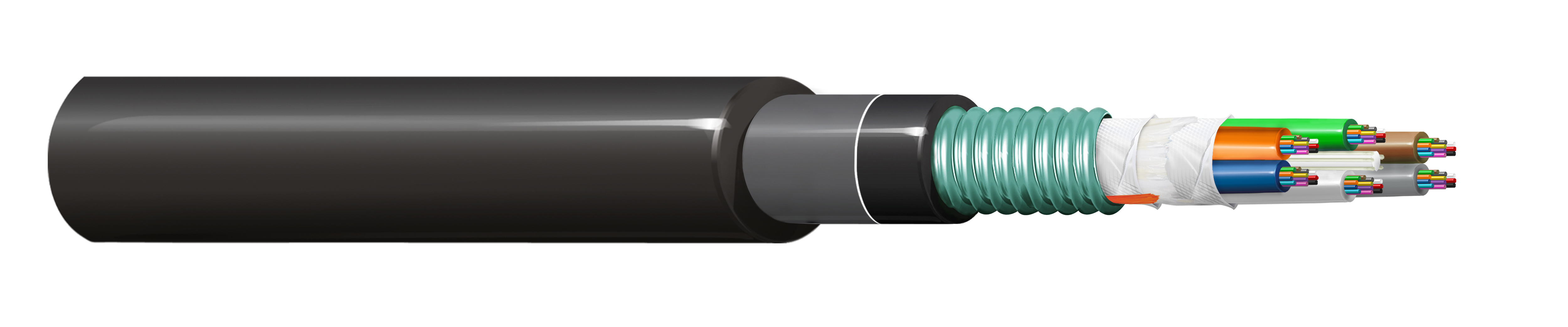

Universelles (für den Innen- und Außenbereich) trockenes Glasfaser-Multi-Loose-Tube-Kabel mit Glasfasern als Verstärkungselement, Innenpanzerung aus gewelltem Stahlband (vollständiger Nagetierschutz), innerer Ummantelung mit geringer Rauchentwicklung und ohne Halogene, Termitenschutz durch Polyamidschicht und äußerer Ummantelung mit geringer Rauchentwicklung und ohne Halogene. Produktmerkmal: Dieses Kabel bietet einen Nagetierschutz durch Glasfasern sowie Termitenschutz durch eine Polyamidschicht. Bestehend aus 6 Rohren mit einem Durchmesser von 1,9 mm mit 60 Fasern (5t x 12f) MM OM4.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Umgebung	Innenbereich/Außenbereich
Mögliche Anwendungen	Für den Außen- und Inneneinsatz in strukturierten (Daten-)Verkabelungssystemen wie Industrie-Backbone, Campus-Backbone, Gebäude-Backbone (Riser) und/oder Horizontalverkabelung. Für den Außen- und Inneneinsatz in Netzwerken für Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Einfache Installation in Kanälen, Tunneln und Gräben und/oder Rohren. Zur Verlegung im Erdreich geeignet.

Umgebung

Innenbereich/Außenbereich

Mögliche Anwendungen

Für den Außen- und Inneneinsatz in strukturierten (Daten-)Verkabelungssystemen wie Industrie-Backbone, Campus-Backbone, Gebäude-Backbone (Riser) und/oder Horizontalverkabelung. Für den Außen- und Inneneinsatz in Netzwerken für Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Einfache Installation in Kanälen, Tunneln und Gräben und/oder Rohren. Zur Verlegung im Erdreich geeignet.

Aufbau

Aufbau der Glasfaserkabel

Fiber Type	Fiber Count	Subunit Color
OM4	60	TIA coding (Gxxxxxx.T): Blue, Orange, Green, Brown, Gray

Faser-Farbcode	TIA-Kodierung (Gxxxxxx.T): Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz, Gelb, Violett, Pink, Aquamarin

Typ des zentralen Verstärkungselements	GRP
Wasserdichte Kabelseele	Ja
Kabelseele, feuchtigkeitsdicht	Wasserblockierendes Aramidgarn + Band
Gewicht Kabelgebinde	245 kg/km

Spezifikationen der Untergruppe

Anzahl aktiver Untergruppen	5
Anzahl der Positionen der Untergruppe	6
Fasern pro Untergruppe	12

Physische Spezifikationen

Panzerungstyp	Stahlriffelmantel

Spezifikationen der Ummantelung

Anzahl der Ummantelungen	Dreifachummantelung

Innere Ummantelung

Material	LSZH – Raucharm und halogenfrei (flammhemmend)
Innenjacke2 Material	Nylon

Spezifikationen der äußeren Ummantelung

Äußere Ummantelung

Material	Color	Nominal Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	Black	14.1 mm	No

Äußere Ummantelung1 Anmerkungen zur Tabelle	Standardfarbe: Schwarz. Verfügbare Farben: Schwarz, Orange, Gelb, Türkis, Erikaviolett, Rot, Blau, Grün, Braun, Violett, Pink, Grau, Weiß, Limettengrün

Optische Merkmale

Maximale Dämpfung bei 1300 nm	0.9 dB/km
Maximale Dämpfung bei 850 nm	2.9 dB/km

Mechanische Kenndaten

Mechanische Tests

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	282 mm	IEC 60794-3-10
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	282 mm	IEC 60794-3-10
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	3240 N (728 lbf)	IEC 60794-3-10
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	1080 N (243 lbf)	IEC 60794-3-10
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	22 kN/m	IEC 60794-3-10
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	11 kN/m	IEC 60794-3-10

Temperaturbereich

Betriebstemperaturbereich	-30 °C Zu + 70 °C
Temperaturbereich für die Installation	-5 °C bis +50 °C
Lagertemperaturbereich	-30 °C bis +70 °C

Produktmaterial

UL-Klassifizierung/Flammtest	Sonstige Klassifizierung, nicht UL

Standards

IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit	10 µS/mm
Entflammbarkeit gemäß IEC	IEC 60332-1-2
IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert	4.3
Brandverhalten – Bündelbrandtest	IEC 60332-3-24
IEC 60754-1 – Halogenmenge	Null
IEC 61034-2 – Rauchdichte min. Durchlässigkeit	60%
REACH	Konform
ISO/IEC-Compliance	IEC 60794, ISO/IEC 11801-1
Schutz vor UV-Strahlung und Sonnenlicht	Ja
