Produktnummer: 89182

150Ω Twinax, 1 Pr #22 Str TC, FFEP Ins, OA DF, FEP Jkt, CMP

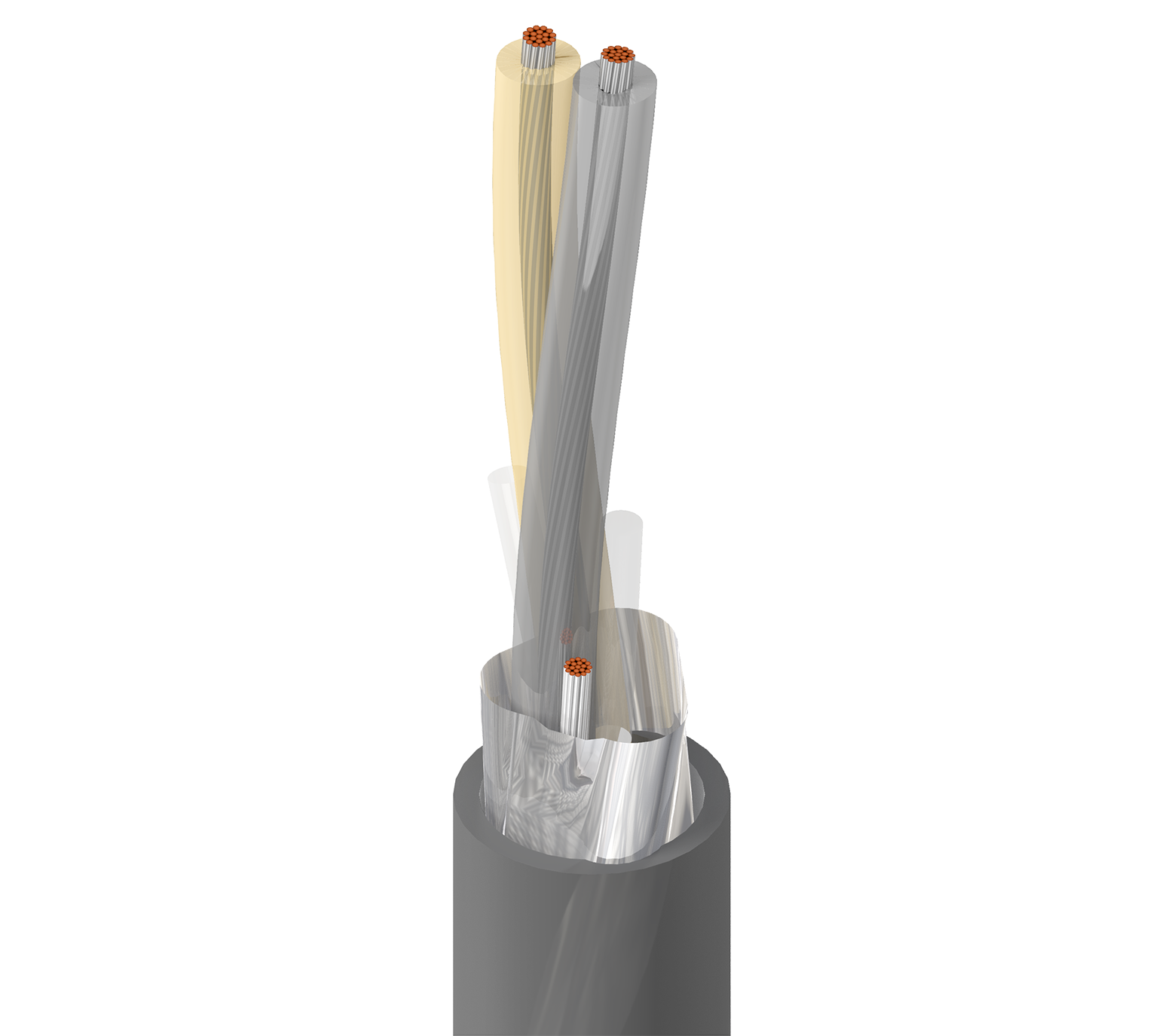

Twinax 150Ω, 1 Paar 22AWG (19x34) verzinntes Kupfer, Schaum-FEP-Isolierung, Duofoil®-Gesamtabschirmung, FEP-Ummantelung, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
89182
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Leiter

Size Stranding Nom. Diameter Material
22 AWG 19x34 0.030 in TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.130 in (3.30 mm) Black & Yellow

Äußere Abschirmung

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%

Äußere Ummantelung

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.307 in (7.80 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,307 Zoll (7,80 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.40 dB/100ft
10 MHz 1.10 dB/100ft
50 MHz 2.75 dB/100ft
100 MHz 4.30 dB/100ft
200 MHz 6.20 dB/100ft
400 MHz 8.80 dB/100ft

Elektrik

Element Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
Pair(s) 14.0 Ohm/1000ft 6.3 Ohm/1000ft (21 Ohm/km) 16.5 pF/ft (54.1 pF/m) 150 Ohm 78%

Speisung

UL Voltage Rating
300 V RMS (CL2P, CMP)

Temperatur

UL Temperature Operating
200°C -70°C to +200°C

Biegeradius

Stationary Min. Installation Min.
6.25 in (159 mm) 2.5 in (64 mm)

Maximale Zugspannung

28 lbs (13 kg)

Gewicht Kabelgebinde

49 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich, Außenbereich, Freileitungen – bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 800, CL2P, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

9182

Anmerkungen

Das Kabel enthält Füllelemente für eine bessere elektrische Leistung.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.526 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.526 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
89182 010500 Schwarz Rolle 500 ft 612825220145 C
89182 0101000 Schwarz Rolle 1.000 ft 612825220138 C
89182 0105000 Schwarz Rolle 5.000 ft 612825220152
89182 0085000 Grau Rolle 5.000 ft 612825220114 C
