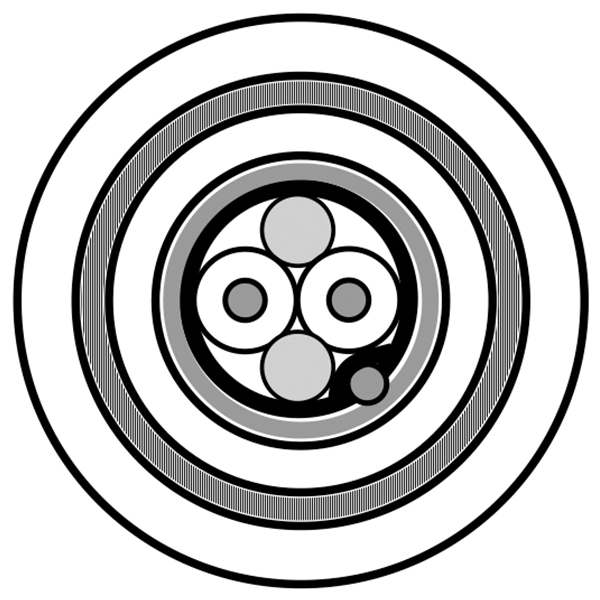

Produktnummer: 9463LS

Blauer Schlauch, 1PR #20 Str TC, PO ins, F/B, LSZH Jkt, SWA

Blauer Schlauch, 1 Paar AWG 20 verzinntes Kupfer – Litze, Polyolefin (PO, PE, PP)-Isolierung, Folien- und Geflechtabschirmung, LSZH/FRNC-Ummantelung, Stahldrahtpanzerung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9463LS
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Zweiachsiges Mess- und Computerkabel; für Datenübertragungsanwendungen; geeignet für Anwendungen im Außenbereich (sonnenlichtbeständig) und für die direkte Erdverlegung

Leiter

Size Stranding Material
20 7x28 TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.96 mm (0.0772 in) Clear & Blue

Innenabschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 55%

Innere Ummantelung

Material Nom. Thickness Nom. Diameter Color
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.89 mm (0.035 in) 6.35 mm (0.250 in) Blue (RAL 5012)

Panzerung

Armor Type & Material Armor Thickness Coverage
SWA - Steel Wire Armor 0.9 mm Min. 95%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.3 mm (0.051 in) 10.75 mm

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedence Nom. Velocity of Prop.
31.2 Ohm/km (9.51 Ohm/1000ft) 64.6 pF/m (19.7 pF/ft) 118.1 pF/m (36.00 pF/ft) 78 Ohm 66%

Nom Äußerer Schutz DCR

13,5 Ohm/km (4,11 Ohm/1000 Fuß)

Hohe Frequenz (Nennwert/typisch)

Frequency Nom. Insertion Loss (Attenuation) [dB/100m]
1 MHz 1.97
10 MHz 6.89
50 MHz 11.81
100 MHz 24.61
200 MHz 36.09
400 MHz 52.49

Temperatur

Installation Storage
-15°C To +80°C -45°C To +80°C

Biegeradius

Installation Min.
161.25 mm

Umweltverträglichkeit

InnenInnen/AußenAußenInnen/Außen – Euroklasse Eca, Sonnenlichtbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-3-24

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ

Aktualisierung und Überarbeitung

Revisionsnummer: 0.236 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.236 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
9463LS.00500 Blau Rolle 500 m 8719605020697
9463LS.001000 Blau Rolle 1,000 m 8719605020673
9463LS.001500 Blau Rolle 1,500 m 8719605020680
