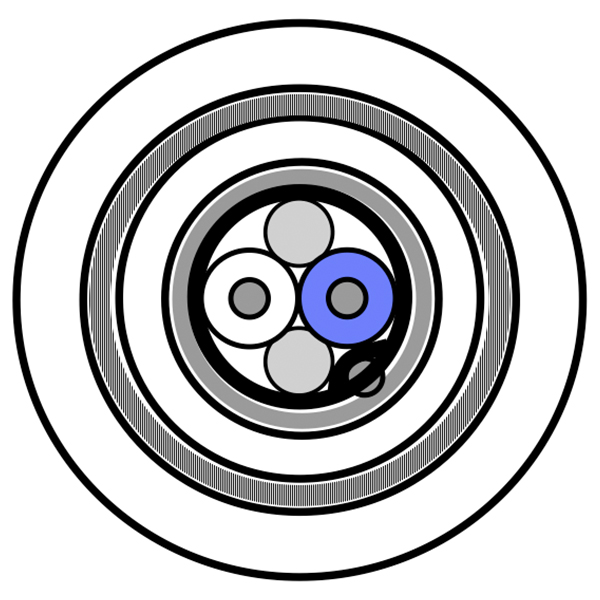

Produktnummer: 9841LS

RS 485, 1PR #24 Str TC, PO ins, F/B, LSZH Jkt, 300V SWA

RS 485, 1 Paar AWG 24 verzinntes Kupfer – Litze, Polyolefin (PO, PE, PP)-Isolierung, Folien- und Geflechtabschirmung, LSZH/FRNC-Mantel, 300 V SWA

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9841LS
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

RS-485, POS; Computerkommunikation; Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Panelverdrahtung; serielle Kommunikation (RS-485-Standard) bestehend aus SPS, VFDs, HMIs, Motoren, RTU, SCADA usw. in lauten Umgebungen über große Entfernungen, im Freien usw.

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 7x32 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.56 mm (0.022 in) 1.73 mm (0.0681 in) White/Blue & Blue/White

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

Innere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm (0.035 in) 6.1 mm (0.24 in)

Panzerung

Armor Type & Material Armor Thickness Coverage
SWA - Steel Wire Armor 0.9 mm Min. 95%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.3 mm (0.051 in) 10.3 mm (0.406 in)

Gesamtdurchmesser des Kabels (Nennwert)

10,3 mm (0,406 Zoll)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Velocity of Prop. Max. Current
Pair(s) 78.7 Ohm/km (24.0 Ohm/1000ft) 42 pF/m (13 pF/ft) 75.5 pF/m (23.0 pF/ft) 120 Ohm 520 ns/ft 66% 2.1 Amps per Conductor

Nom Äußerer Schutz DCR

11 Ohm/km (3,4 Ohm/1000 Fuß)

Hohe Frequenz (Nennwert/typisch)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation) [dB/100m]
Pair(s) 1 1.97

Speisung

Voltage Rating
300 V

Temperatur

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

Biegeradius

Stationary Min. Installation Min.
100 mm (3.9 in) 154.5 mm (6.083 in)

Maximale Zugspannung

500 N (110 lbf)

Gewicht Kabelgebinde

215 kg/km (144 lbs/1000 Fuß)

Umweltverträglichkeit

InnenInnen/AußenAußenInnen/Außen – Euroklasse Eca, Innen, Außen, halogenfrei, sonnenlichtbeständig, ölbeständig

Entflammbarkeit/Brandverhalten

IEC 60332-3-22, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Weitere Standard-Compliance(s)

DMX-512

Aktualisierung und Überarbeitung

Revisionsnummer: 0.246 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.246 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
9841LS.01305 Schwarz Rolle 305 m 8719605022882
9841LS.01500 Schwarz Rolle 500 m 8719605022899
9841LS.011000 Schwarz Rolle 1,000 m 8719605022851
9841LS.011300 Schwarz Rolle 1,300 m 8719605022868
9841LS.011500 Schwarz Rolle 1,500 m 8719605022875
9841LS.021525 Grau Rolle 1,525 m 8719605022905
