Produktnummer: 9860

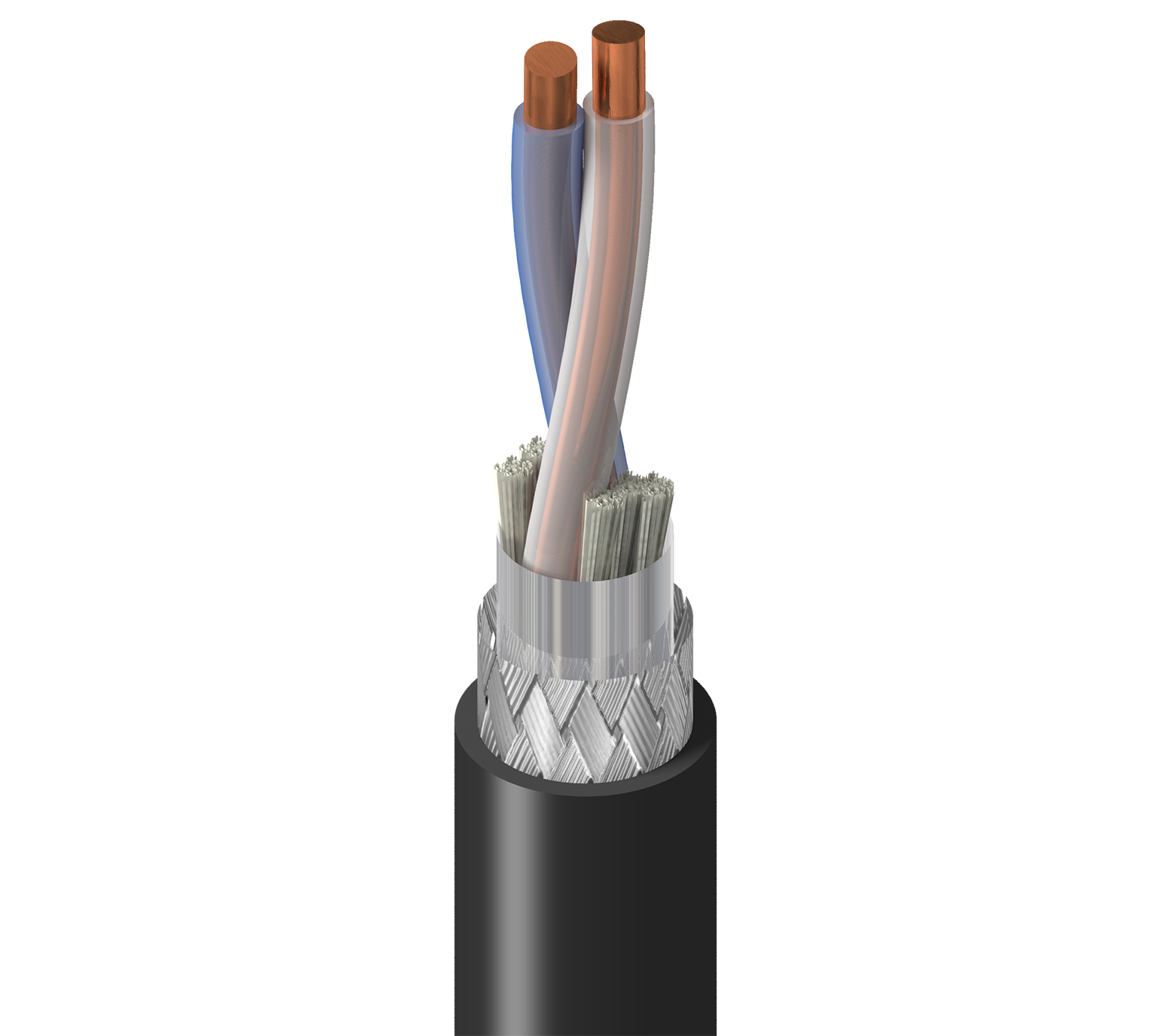

Twinax 124Ω, 1 Pr #16 Sol BC, PO Ins, OA DF+TC Brd, PVC Jkt, CMX

Twinax 124Ω, 1 Paar 16AWG (massiv) blankes Kupfer, PO-Isolierung, Gesamtabschirmung aus Duofoil®+verzinntem Kupfergeflecht (90 %), PVC-Außenmantel, CMX

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9860
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Leiter

AWG Stranding Material Nominal Diameter No. of Pairs
16 Solid BC - Bare Copper 0.051 in 1

Anzahl der Leiter

2

Isolierung

Material Nominal Diameter
PE - Polyethylene (Foam) 0.161 in

Farbtafel

Number Color
1 Blue & Clear

Äußere Abschirmung

Type Layer Material Material Trade Name Coverage [%]
Tape 1 Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
Braid 2 Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.44 in 0.045 in

Verseilung

Diameter
0.322 mm

Leiter DCR

Nominal Conductor DCR Nominal Outer Shield DCR Outer Conductor DCR
4.2 Ohm/1000ft 1.3 Ohm/1000ft 1.3 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield Nom. Capacitance Conductor to Shield
10.9 pF/ft 19.3 pF/ft 10.9 pF/ft

Induktivität

Element Nominal Inductance
(Loop) (Loop) 0.24 µH/ft

Impedanz

Nominal Characteristic Impedance
124 Ohm

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz] Nom. Insertion Loss
1 MHz 0.2 dB/100m
10 MHz 0.7 dB/100m
50 MHz 1.8 dB/100m
100 MHz 2.9 dB/100m
200 MHz 4.1 dB/100m
400 MHz 6.2 dB/100m

Verzögerung

Max. Delay Skew Nominal Delay Nominal Velocity of Propagation (VP) [%]
78 ns/100m 1.3 ns/ft 78%

Hochfrequenz

Frequency [MHz]
1 MHz
10 MHz
50 MHz
100 MHz
200 MHz
400 MHz

Speisung

UL Voltage Rating Voltage Rating [V]
300 V RMS (CM) AWM style 2448: 30 V RMS
300 V RMS (CMX)

UL Temperaturbereich

60°C

Betriebstemperaturbereich

-20°C Bis +60°C

Gewicht Kabelgebinde

98 lbs/1000ft

Maximal empfohlene Zugspannung

73 lbs

Minimaler Biegeradius der Nebenachse

4.5 in

NEC Artikel

Artikel 800

NEC/(UL)-Compliance

CMX

CEC/C(UL)-Compliance

CMX

Compliance gemäß UL AWM

AWM 2448

CPR-Euroklasse

Eca

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Entflammbarkeit gemäß UL

VW-1

UL-Nennspannung

300 V RMS (CM)

Plenum (J/N)

Nein

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.488 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.488 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Aufmachung Länge UPC
9860 010500 Schwarz Rolle 500 ft 612825259725
9860 0101000 Schwarz Rolle 1.000 ft 612825259701
9860 0102000 Schwarz Rolle 2.000 ft 612825259718
