Produktnummer: 1036A

Inst, 1 Tri #18 Str BC, PVC Ins E1, OS, Blk PVC Jkt, 300V PLTC ITC CMG

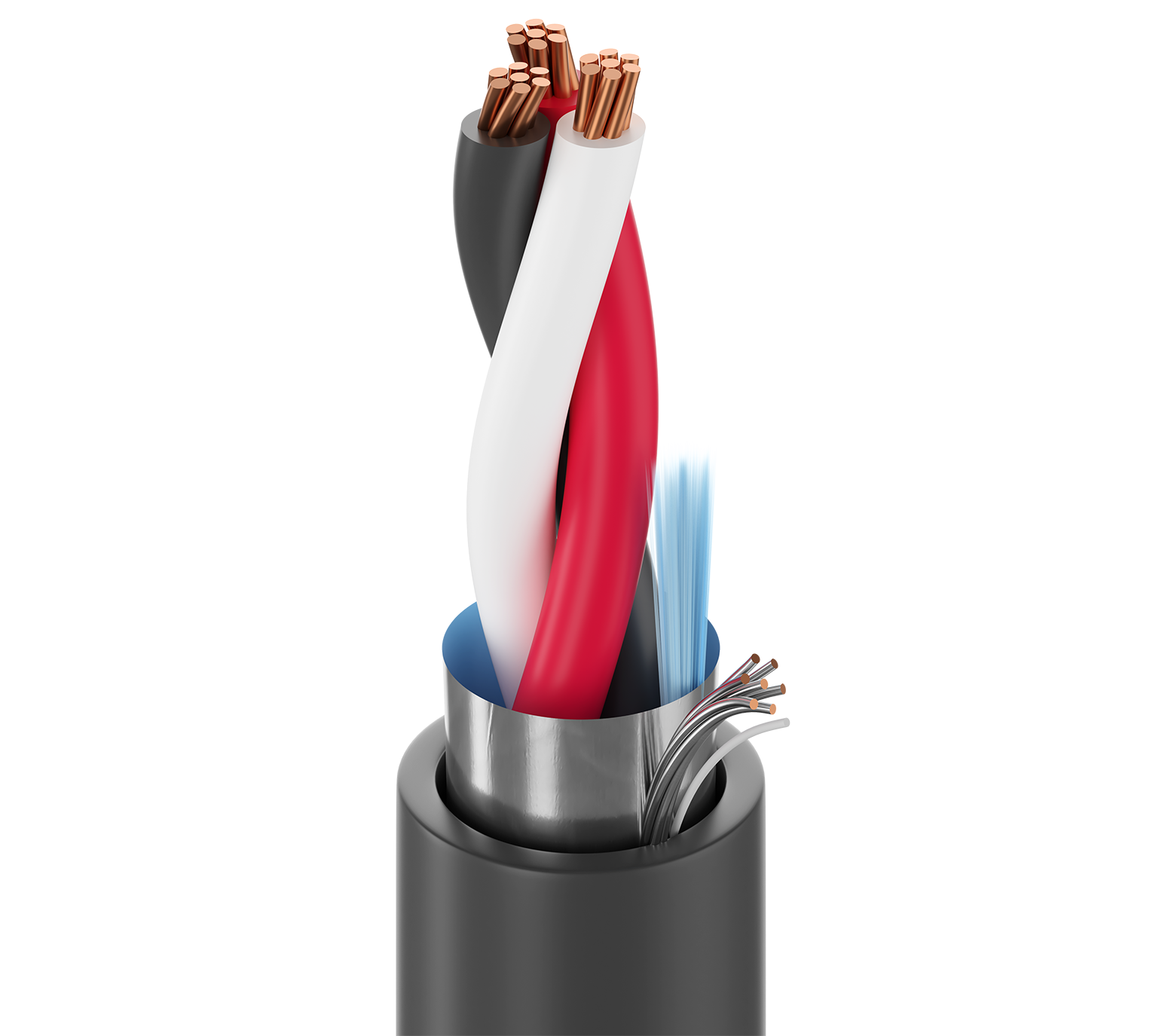

UL-Instrumentierung, 1 Triad 18AWG (7x26) blankes Kupfer, PVC-Isolierung E1-Farbcode, Beldfoil®-Gesamtabschirmung, schwarzer PVC-Außenmantel, PLTC ITC CMG AWM 2464 SUN RES

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1036A
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Industrielle Steuerung, Kabelkanäle, Kabelpritschen und -kanäle, digitale Steuerung, Instrumente (4–20 mA, 0–10 V, ...), digitale Niederspannungssteuerung (24 V, …), RTD, Steuerkreise, verteiltes Steuerungssystem (DCS), speicherprogrammierbare Steuerung (SPS),  Magnetspulen, Ventile, Stellantriebe, Stellungsregler

Leiter

Element No. of Elements Size Stranding Material
Triad(s) 1 18 AWG 7x26 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Triad(s) PVC - Polyvinyl Chloride 0.019 in (0.48 mm) 0.083 in (2.1 mm) ICEA Chart E1

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Äußere Ummantelung

Separator Material Nom. Thickness Nom. Diameter Ripcord
PP - Polypropylene Tape PVC - Polyvinyl Chloride 0.037 in (0.94 mm) 0.272 in (6.91 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,272 Zoll (6,91 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Triad(s) 6.79 Ohm/1000ft 50 pF/ft (160 pF/m) 0.17 µH/ft (0.56 µH/m) 14 Amps per conductor @ 30°C

Nom Äußerer Schutz DCR

5,07 Ohm/1000 Fuß (16,6 Ohm/km)

Speisung

UL Voltage Rating
300 V (PLTC, CMG, AWM 2464), 150 V (ITC)

Temperatur

UL Temperature Operating
105°C -30°C to +105°C

Biegeradius

Stationary Min. Installation Min.
3.2 in (81 mm) 3.2 in (81 mm)

Maximale Zugspannung

81 lbs (37 kg)

Gewicht Kabelgebinde

38 Pfund/1000 Fuß

Umweltverträglichkeit

Innen/außen, innen, außen, Sonnenlichtbeständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

UL 1685 FT4-Belastung, FT4, IEEE 1202 FT4

NEC/UL-Compliance

Artikel 725, Artikel 727, Artikel 800, CMG, ITC, PLTC

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.601 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.601 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1036A 0101000 Schwarz Rolle 1.000 ft 612825105152 C
1036A 0105000 Schwarz Rolle 1.000 ft 612825105176 C Z
1036A 01010000 Schwarz Rolle 10.000 ft 612825105169 C Z
1036A 0061000 Blau, hell Rolle 1.000 ft 612825105121 C
1036A 0065000 Blau, hell Rolle 5.000 ft 612825105145 C Z
1036A 00610000 Blau, hell Rolle 10.000 ft 612825105138 C
