Artikelnummer: HI3B0020216RC

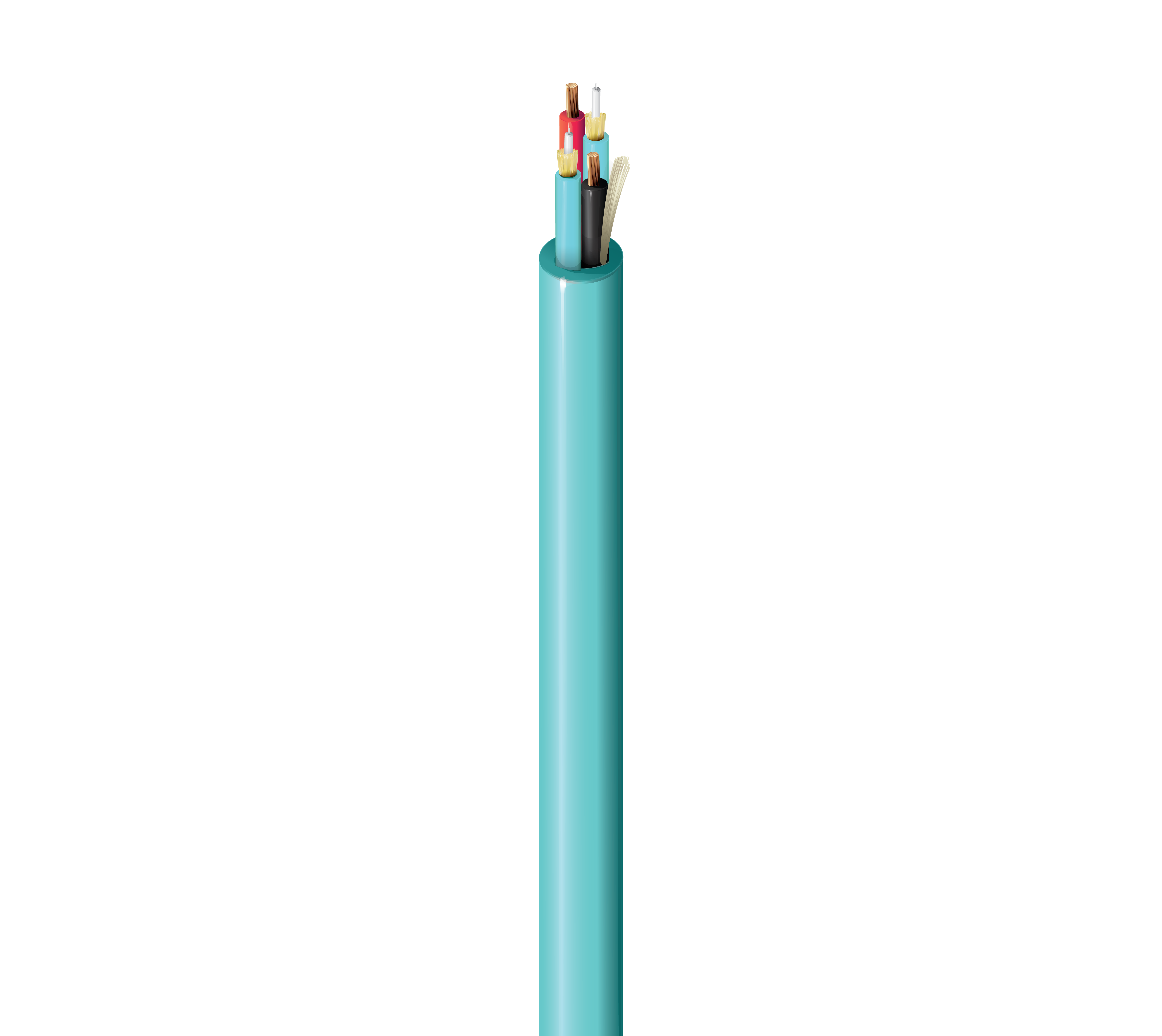

Hybride Kupfer-Glasfaserkabel für den Innenbereich, OM3, 2 Breakout-Kabel, Nr. 16-2c, CMR-OF

FX HYBRID INNENBEREICH, OM3, BREAKOUT 3,0 mm, 2 FASERN, 02 x 16 AWG, CMR-OF, 3,0 mm SUB (1 F X 900 UM), UMMANTELUNG IN AQUAMARIN

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
HI3B0020216RC
  • HI3B0020216RC
1 von 1

Technische Daten

Alle aufklappen

Mögliche Anwendungen

Verteilte Antennensysteme (DAS), Passives optisches Netzwerk (PON), Wireless Access Points (WAP), Sicherheit (Kameras)

Fasertyp

OM3

Faserkerndurchmesser

50/125 µm

Glasfaser-Puffermaterial

PVC – Polyvinylchlorid

Durchmesser des Faserpuffers

900 µm

Faseranzahl

2

Faser-Farbcode

TIA-598-D

Faser-Untereinheit Verstärkungselemente

Aramidfasern

Fasern pro Untergruppe

1

Nominaler Durchmesser der Ummantelung

0,118 Zoll (3,0 mm)

Ummantelungs-Farbfasereinheit

Aquamarin

AWG Größe

16

Strängeanzahl

19x29

Leitertyp

TC – Verzinntes Kupfer

Leiteranzahl

2

Isolierungsmaterial

PVC

Nenndurchmesser der Isolierung

0,087 Zoll (2,2 mm)

Material der Ummantelung

PVC – Polyvinylchlorid

Nennwert Durchmesser

0,315 Zoll (8,1 mm)

Farbe der äußeren Ummantelung

Aquamarin

Ripcord äußere Ummantelung

1

Optische Merkmale

Wellenlänge 850 nm 1300 nm
Max. Dämpfung 3,0 dB/km 1,0 dB/km
1 Gigabit Ethernet-Leistung 1000 m 550 m
10 Gigabit Ethernet-Leistung 300 m --
Min. Effektive Modal-Bandbreite (EMB) 2000 MHz*km --
Min. OFL-Bandbreite (OFL = Overfilled Launch) 1500 MHz*km 500 MHz*km

Minimaler Biegeradius bei der Installation

15x Kabel AD

Minimaler Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

1335 N (300 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

60 lbs/kft (90 kg/km)

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-20 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Umweltverträglichkeit

Innenbereich

Nachhaltigkeit

CA Prop 65

NEC/UL-Compliance

CMR-OF

ICEA-Compliance

S-120-742

TIA/EIA-Compliance

ICEA S-120-742

Aktualisierung und Überarbeitung

Revisionsnummer: 0.49 Revisionsdatum: 15.02.2024
