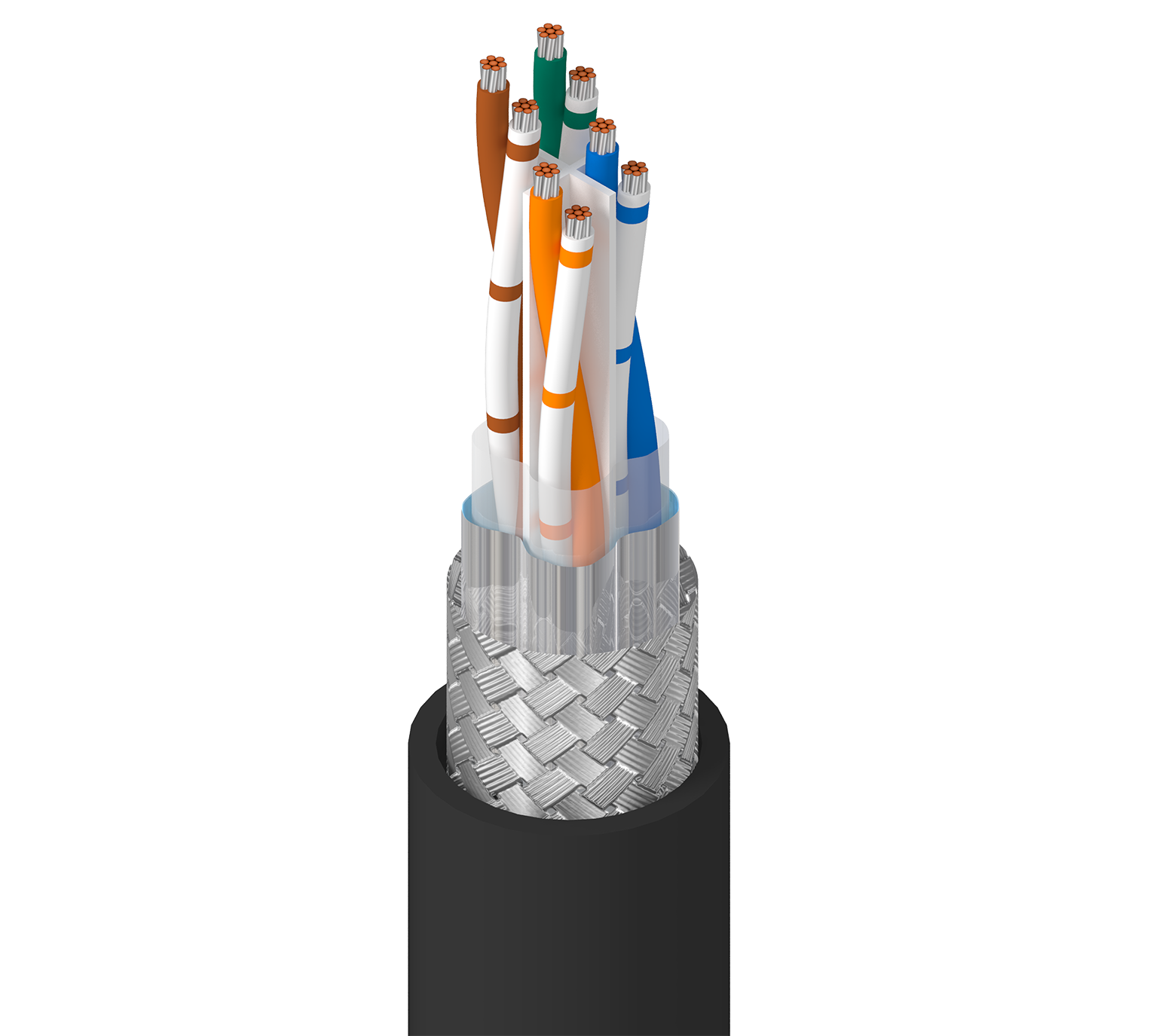

Produktnummer: IEA005

DataTuff® 6A, High Flex, 4 Pr #26 Str TC, PO Ins, OS+TC Brd, TPE Jkt, CMR, CMX

Industrielles Ethernet Cat 6A, 4 Paare 26AWG (Litze 7X34) verzinntes Kupfer, PO-Isolierung, X-Spline, Beldfoil-Abschirmung, TPE-Außenmantel, UL CMR, CMX Outdoor, OIL RES II, SUN RES, AWM 600V

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
IEA005
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Hohe Flexibilität, Automatisierung, Robotik, Kontakt mit Öl und Benzin, raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation usw.

Leiter

Element Size Stranding Material No. of Pairs
Pair(s) 26 AWG 7x34 TC - Tinned Copper 4

Isolierung

Element Material Nom. Insulation Diameter Color Code
Pair(s) PO - Polyolefin 0.034 in (0.86 mm) Blue & White/Blue, Orange & White/Orange, Green & White/Green, Brown & White/Brown

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 75%

Äußere Ummantelung

Material Nom. Diameter
TPE - Thermoplastic Elastomer 0.29 in (7.4 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,29 Zoll (7,4 mm)

Elektrik

Max. Conductor DCR
44.4 Ohm/1000ft (146 Ohm/km)

Verzögerung

Max. Delay Max. Delay Skew Nom. Velocity of Prop.
540 ns/100m 45 ns/100m 67%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. TCL [dB] Min. ELTCTL [dB] Max. Surface Transfer Impedance [mOhm/m] Min. Coupling Attenuation [dB]
1 3.1 dB/100m 74.3 72.3 67.8 64.8 20.0 100 ± 15 100 +/- 10 40.0 35.0 50.0
4 5.7 dB/100m 65.3 63.3 55.8 52.8 23.0 100 ± 15 100 ± 15 40.0 23.0 75.9
8 8.0 dB/100m 60.8 58.8 49.7 46.7 24.5 100 ± 15 100 ± 15 40.0 16.9 93.5
10 8.9 dB/100m 59.3 57.3 47.8 44.8 25.0 100 ± 15 100 ± 15 40.0 15.0 100.0
16 11.2 dB/100m 56.2 54.2 43.7 40.7 25.0 100 ± 15 100 ± 15 38.0 10.9 135.3
20 12.6 dB/100m 54.8 52.8 41.8 38.8 25.0 100 ± 15 100 ± 15 37.0 9.0 155.8
25 14.1 dB/100m 53.3 51.3 39.8 36.8 24.2 100 ± 15 100 ± 15 36.0 7.0 179.5
31.25 15.8 dB/100m 51.9 49.9 7.9 34.9 23.3 100 ± 15 100 ± 10 35.1 5.5 85
62.5 22.5 dB/100m 47.4 45.4 31.9 28.9 20.7 100 ± 15 100 ± 10 32 85
100 28.7 dB/100m 44.3 42.3 27.8 24.8 19.0 100 ± 15 100 ± 10 30.0 85
200 41.4 dB/100m 39.8 37.8 21.8 18.8 19.0 100 ± 15 100 ± 10 27.0 78.9
250 46.6 dB/100m 38.3 36.3 19.8 16.8 15.6 100 ± 32 100 ± 10 26.0 77
300 51.4 dB/100m 37.1 35.1 18.3 15.3 14.9 100 ± 32 100 ± 10 25.2 75.5
400 60.1 dB/100m 35.3 33.3 15.8 12.8 13.8 100 ± 32 100 ± 10 24.0 72.9
500 67.9 dB/100m 33.8 31.8 13.8 10.8 13.0 100 ± 32 100 ± 10 23.0 71.0

Speisung

UL Voltage Rating
600 V (UL 2463)

Temperatur

UL Temperature Operating Installation Storage
75°C -40°C To +75°C -20°C To +80°C -40°C To +80°C

Biegeradius

Stationary Min. Installation Min.
2.9 in (74 mm) 2.9 in (74 mm)

Maximale Zugspannung

28 lbs (13 kg)

Gewicht Kabelgebinde

40 Pfund/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1666 - Steigrohr, VW-1

NEC/UL-Compliance

Artikel 800, CMX-Outdoor, CMR

AWM-Compliance

AWM 2463

CEC/C(UL)-Compliance

CMR-CMX FÜR DEN AUSSENBEREICH

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6A

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.262 Revisionsdatum: 02-26-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.262 Revisionsdatum: 02-26-2026
