Produktnummer: 5381M1

1Pr 22 AWG Geschirmte Daten + 18/2 Power OSDP Innen-/Außenbereich CM

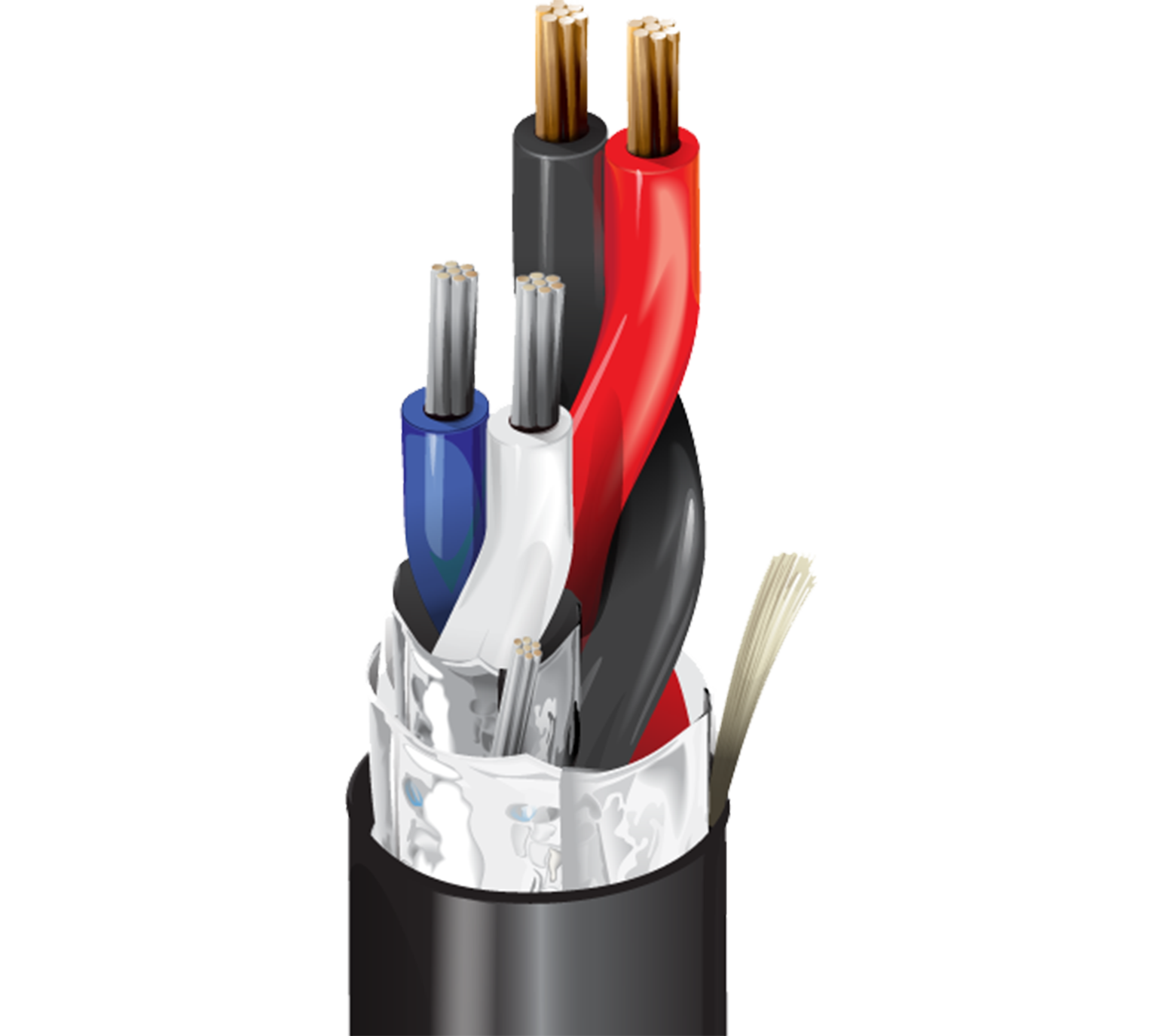

OSDP-Lesekabel, 1 Paar 22 AWG Litzen (7 x 30) verzinntes Kupfer (Daten) mit Polyethylenschaum-Isolierung, Beldfoil®-Abschirmung mit Ableitung, 2 Leiter 18 AWG Litzen (7 x 26) blanker Kupferleiter (Strom) mit wasserabweisendem Band, durchgehender UV-beständiger PVC-Mantel. CM-zertifiziert für Innen-/Außenbereiche

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5381M1
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

OSDP-Lesegeräte, RS-485, serielle Daten, Zugangskontrolle

Leiter

Element No. of Conductors No. of Pairs Size Stranding Material Notes
Data Pair(s) 1 22 AWG 7x30 TC - Tinned Copper Twisted Pair Configuration
Power Pair(s) 2 18 AWG 7x26 BC - Bare Copper Power Conductors

Isolierung

Element Material Nom. Thickness Color Code
Data Pair(s) PE - Polyethylene (Foam) .029 in (0.74 mm) White, Blue
Power Pair(s) PVC - Polyvinyl Chloride .009 in (0.23 mm) Black, Red

Innenabschirmung

Element Shield Type Material Coverage Drainwire Type
Data Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Power Pair(s) No Shield Unshielded

Anmerkungen zur Tabelle "Innere Abschirmung"

Durchgehendes wasserabweisendes Klebeband

Äußere Ummantelung

Separator Material Nom. Thickness Nom. Diameter Ripcord Notes
Waterblocking Tape PVC - Polyvinyl Chloride .032 in (0.81 mm) .275 in (6.99 mm) Yes 100% WaterBlocking Tape

Äußere Ummantelung1 Anmerkungen zur Tabelle

Wasserabweisendes Band 100% Abdeckung

Gesamtdurchmesser des Kabels (Nennwert)

0,275 Zoll (6,99 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop.
Data Pair(s) 16.5 Ohm/1000ft (54.1 Ohm/km) 13 pF/ft (43 pF/m) 24 pF/ft (79 pF/m) 120 Ohm 76%
Power Pair(s) 6.4 Ohm/1000ft (21 Ohm/km)

Speisung

UL Voltage Rating
300 V (300 V)

Temperatur

UL Temperature Operating
75°C -20°C to +75°C

Biegeradius

Stationary Min.
2.3 in (58 mm)

Maximale Zugspannung

43 lbs (20 kg)

Gewicht Kabelgebinde

28 lbs/1000ft (42 kg/km)

Umweltverträglichkeit

Innen-/Außenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Freileitungen

Entflammbarkeit/Brandverhalten

UL 1685

NEC/UL-Compliance

Artikel 800, CL2, CM, PLTC

CEC/C(UL)-Compliance

CM, PLTC

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

Sonnenlichtbeständig in Schwarz und Weiß.

Plenum-Nummer

6381MD

Aktualisierung und Überarbeitung

Revisionsnummer: 0.27 Revisionsdatum: 04-01-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.27 Revisionsdatum: 04-01-2024
