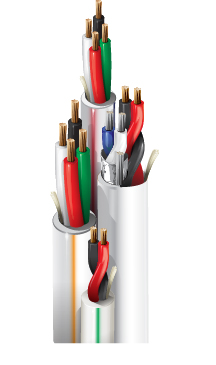

Produktnummer: 658JMS

OSDP-Zugangskontrollkabel, CMP, 14C (OSDP-Lesegerät 1Pr-22, #18-2, #18-4, #22-6),, Banana Peel®

OSDP-Zugangskontrollkabel, CMP, 14C (OSDP-Lesegerät 1Pr-22, #18-2, #18-4, #22-6),, Banana Peel®

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
658JMS
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung, OSDP-Lesegerät

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Element Description Element No. of Elements Size Stranding Material Notes
Card Reader Data Pair(s) 1 Pair 22 7x30 TC - Tinned Copper Data Pair - 1 Pr. 22AWG Shielded, RS-485 - Reader
Power 2 18 7x26 BC - Bare Copper Power Pair - 2C 18AWG Unshielded
Door Contact Conductor(s) 2 22 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 7x26 BC - Bare Copper

Isolierung

Element Description Element Material Nom. Thickness Color Code
Card Reader Data Pair(s) FEP - Fluorinated Ethylene Propylene (Foam) .025 in (0.64 mm) Blue, White
Power PVC - Polyvinyl Chloride .012 in (0.30 mm) Black, Red
Door Contact Conductor(s) PVC - Polyvinyl Chloride .008 in (0.20 mm) Black, Red
REX/Spare Conductor(s) PVC - Polyvinyl Chloride .008 in (0.20 mm) Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride .008 in (0.20 mm) Black, Red, White, Green

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Data Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Power No Shield
Door Contact Conductor(s) No Shield
REX/Spare Conductor(s) No Shield
Lock Power Conductor(s) No Shield

Innere Ummantelung

Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader PVC - Polyvinyl Chloride .020 in (0.51 mm) .221 in (5.61 mm) White
Door Contact PVC - Polyvinyl Chloride .015 in (0.38 mm) .120 in (3.05 mm) Yes White/Green Stripe
REX/Spare PVC - Polyvinyl Chloride .015 in (0.38 mm) .139 in (3.53 mm) Yes White/Red Stripe
Lock/Power PVC - Polyvinyl Chloride .015 in (0.38 mm) .189 in (4.80 mm) Yes White/Orange Stripe

Äußere Ummantelung

Material Nom. Diameter
Banana Peel (No Overall Jacket) .461 in (11.7 mm)

Äußere Ummantelung1 Anmerkungen zur Tabelle

Banana Peel®

Gesamtdurchmesser des Kabels (Nennwert)

11,7 mm (0,461 Zoll)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence
Card Reader Data Pair(s) 16.8 Ohm/1000ft (55.1 Ohm/km) 13 pF/ft (43 pF/m) 24 pF/ft (79 pF/m) 120 Ohm
Power 6.2 Ohm/1000ft (20 Ohm/km)
Door Contact Conductor(s) 16.2 Ohm/1000ft (53.1 Ohm/km)
REX/Spare Conductor(s) 16.2 Ohm/1000ft (53.1 Ohm/km)
Lock Power Conductor(s) 6.2 Ohm/1000ft (20 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C 0°C to +75°C

Biegeradius

Installation Min.
4.6 in (120 mm)

Maximale Zugspannung

205 lbs (93.0 kg)

Gewicht Kabelgebinde

105 lbs (47.6 kg)

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 0 Grad Celsius (32 Grad Fahrenheit) oder niedriger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge 12 Stunden lang bei Raumtemperatur zu konditionieren

Aktualisierung und Überarbeitung

Revisionsnummer: 0.9 Revisionsdatum: 01-13-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.9 Revisionsdatum: 01-13-2026
