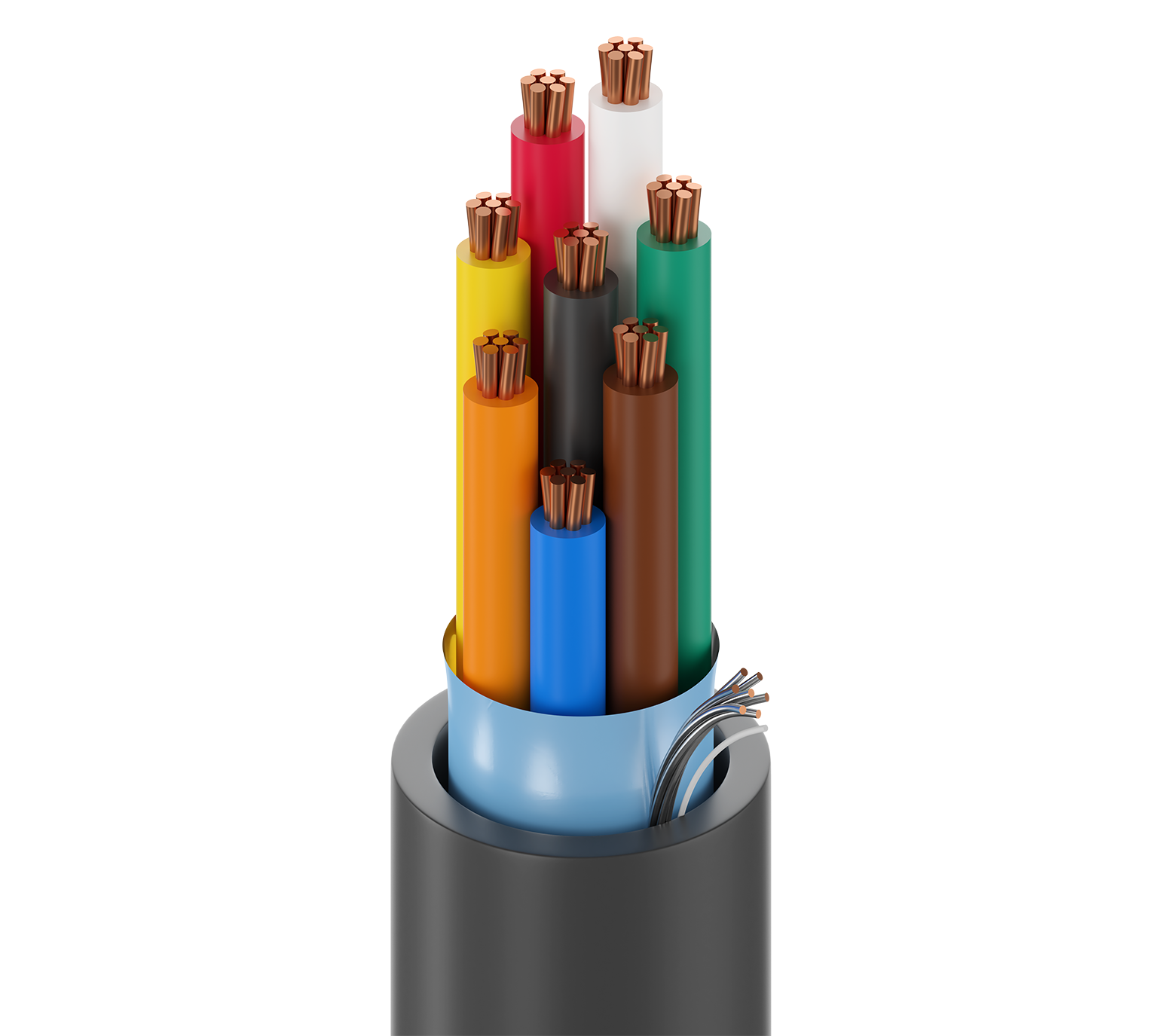

Produktnummer: 5306FE

Sicherheit & Ton, #18-8c, BC, Geschirmt, CMR

Sicherheit & Tonkabel, Riser-CMR, 8–18 AWG, blanke Kupferlitzenleiter mit Polyolefin-Isolierung, Beldfoil®-Abschirmung und PVC-Ummantelung mit Aufreißfaden

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5306FE
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, Leistungsbegrenzte Steuerung, Laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 8 18 7x26 BC - Bare Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
PP - Polypropylene 0.008 in (0.20 mm) 0.062 in (1.6 mm) Black, Red, White, Green, Brown, Blue, Orange, Yellow

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.245 in (6.22 mm) Yes

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
6.86 Ohm/1000ft (22.5 Ohm/km) 27 pF/ft (89 pF/m) 48.5 pF/ft (159 pF/m) 3.5 Amps per Conductor at 25ºC

Nom Äußerer Schutz DCR

14,4 Ohm/1000 Fuß (47,2 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
2.45 in (62.2 mm) 2.45 in (62.2 mm)

Maximale Zugspannung

193.2 lbs (87.63 kg)

Gewicht Kabelgebinde

56 lbs/1000ft (83 kg/km)

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1666 Riser, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

6306FE

Aktualisierung und Überarbeitung

Revisionsnummer: 0.604 Revisionsdatum: 02-25-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.604 Revisionsdatum: 02-25-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
5306FE 0081000 Grau 612825336938 C
5306FE 008500 Grau 612825159971 C
