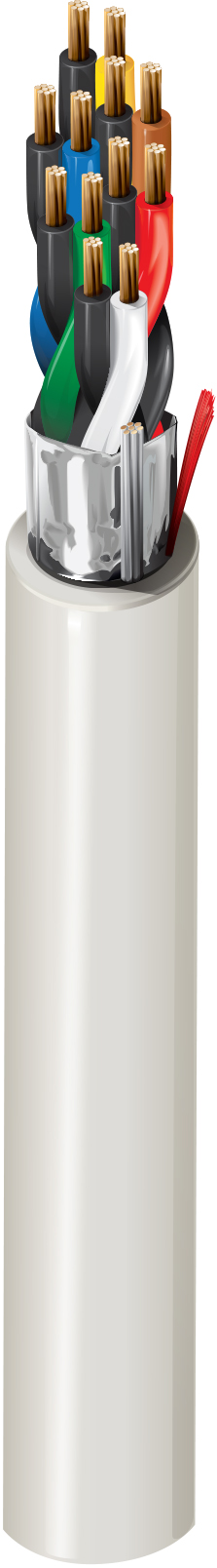

Produktnummer: 5345FE

Sicherheit & Ton, #18-6pr, BC, Geschirmt, CMR

Sicherheit & Soundkabel, Riser-CMR, 6–18 AWG verseilte blanke Kupferpaare mit Polyolefin-Isolierung, Beldfoil®-Abschirmung und PVC-Ummantelung mit Aufreißschnur

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5345FE
  • 5345FE
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, Leistungsbegrenzte Steuerung, Laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 6 18 7x26 BC - Bare Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
PO - Polyolefin 0.007 in (0.18 mm) 0.062 in (1.6 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.334 in (8.48 mm) Yes

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
6.93 Ohm/1000ft 29 pF/ft (95 pF/m) 52.4 pF/ft (172 pF/m) 3.5 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

12,3 Ohm/1000 Fuß (40,4 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
3.34 in (84.8 mm) 3.34 in (84.8 mm)

Maximale Zugspannung

274.8 lbs (124.6 kg)

Gewicht Kabelgebinde

82 Pfund/1000 Fuß

Entflammbarkeit/Brandverhalten

UL 1666 Riser, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

6345FE

Aktualisierung und Überarbeitung

Revisionsnummer: 0.423 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.423 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
5345FE 0081000 Grau 612825161318 C
