Produktnummer: 6502FE

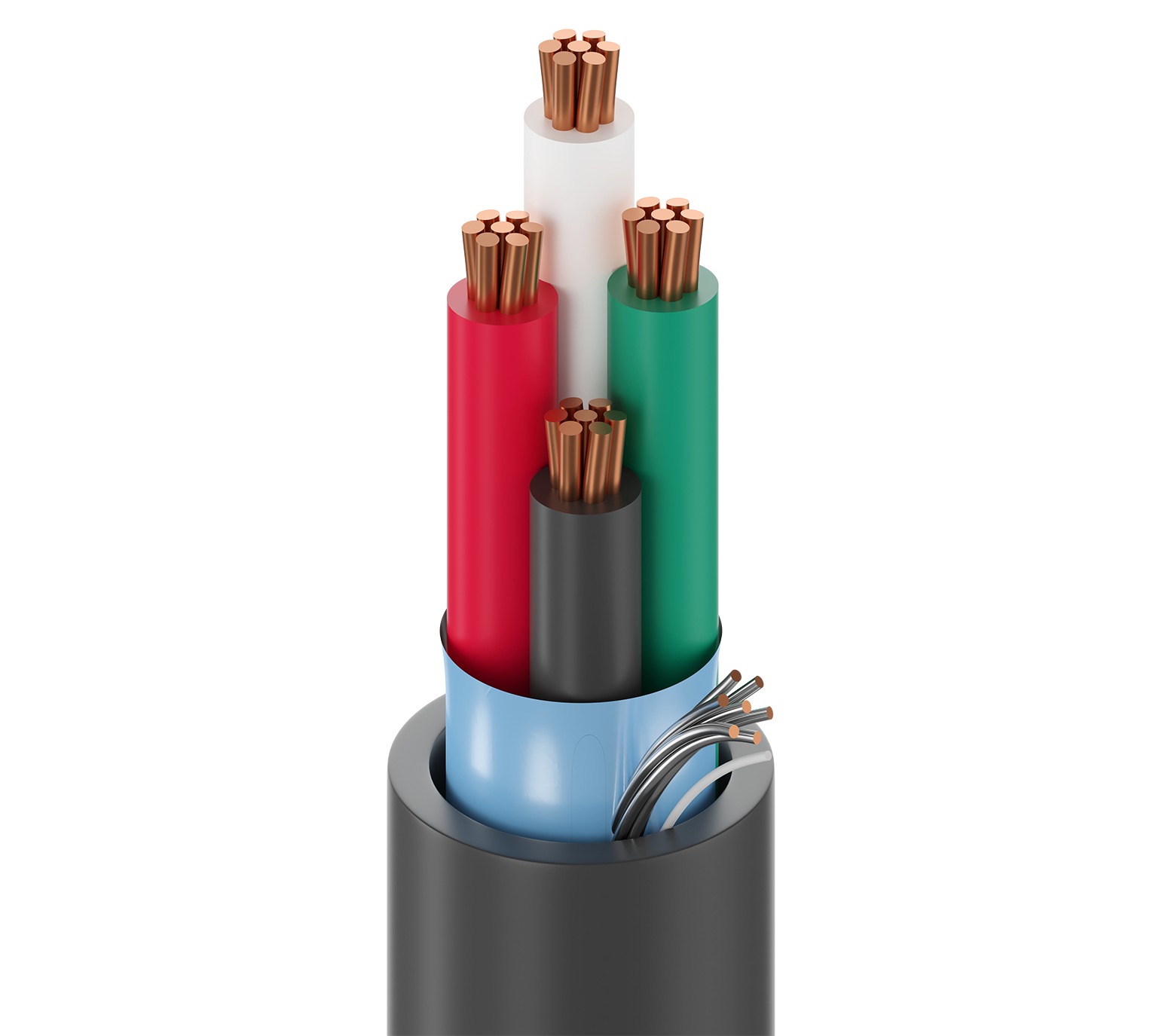

Sicherheits- & Alarmkabel, Plenum-CMP, 4–22 AWG, blanke Kupferlitzenleiter mit Flamarrest®-Isolierung, Beldfoil®-Abschirmung und Flamarrest®-Ummantelung mit Reißleine

Sicherheit & Tonkabel, Plenum-CMP, 4–22 AWG, blanke Kupferlitzenleiter mit Flamarrest®-Isolierung, Beldfoil®-Abschirmung und Flamarrest®-Ummantelung mit Aufreißfaden

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
6502FE
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, Leistungsbegrenzte Steuerung, Laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 22 AWG 7x30 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black, Red, White, Green

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.147 in (3.73 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,147 Zoll (3,73 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 16.2 Ohm/1000ft 33.0 pF/ft (108 pF/m) 59 pF/ft (190 pF/m) 2.2 Amps per Conductor at 25ºC

Nom Äußerer Schutz DCR

18,38 Ohm/1000 Fuß (60,30 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
75°C 0°C to +75°C

Biegeradius

Stationary Min. Installation Min.
1.47 in (37.3 mm) 1.47 in (37.3 mm)

Maximale Zugspannung

42 lbs (19 kg)

Gewicht Kabelgebinde

17 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

5502FE

Aktualisierung und Überarbeitung

Revisionsnummer: 0.476 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.476 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
6502FE 8771000 Natur 612825177609 C
6502FE 877500 Natur 612825177616
6502FE 877C500 Natur
6502FE 877U1000 Natur 612825177593
6502FE 0071000 Violett 612825377726
6502FE 0071000 Violett 612825377726
6502FE 007U1000 Violett 612825377832
6502FE 007U1000 Violett 612825377832
