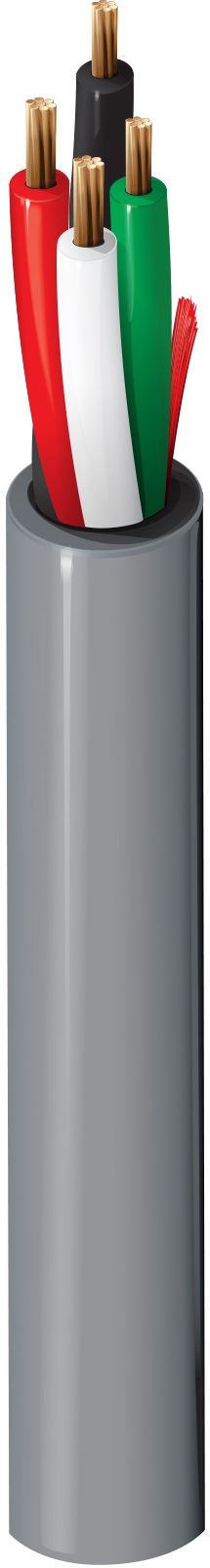

Produktnummer: 6502UE

Sicherheit & Sound, #22-4c BC, CMP

Sicherheit & Tonkabel, Plenum-CMP 4–22 AWG, blanke Kupferlitzenleiter mit Flamarrest®-Isolierung, Flamarrest®-Ummantelung mit Aufreißfaden

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
6502UE
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, leistungsbegrenzte Steuerungen

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 22 AWG 7x30 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.008 in (0.20 mm) 0.045 in (1.1 mm) Black, Red, White, Green

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.139 in (3.53 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,139 Zoll (3,53 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 16.1 Ohm/1000ft 27 pF/ft (89 pF/m) 2.2 Amps per conductor @ 25°C

Nom Äußerer Schutz DCR

18,38 Ohm/1000 Fuß (60,30 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
75°C 0°C to +75°C

Biegeradius

Stationary Min. Installation Min.
1.39 in (35.3 mm) 1.39 in (35.3 mm)

Maximale Zugspannung

36 lbs (16 kg)

Gewicht Kabelgebinde

15 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

5502UE

Aktualisierung und Überarbeitung

Revisionsnummer: 0.435 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.435 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
6502UE 8771000 Natur 612825177753 C
6502UE 877500 Natur 612825177760
6502UE 877C500 Natur 612825177722
6502UE 877U1000 Natur 612825177739
6502UE 877U500 Natur 612825177746
