Produktnummer: 513945

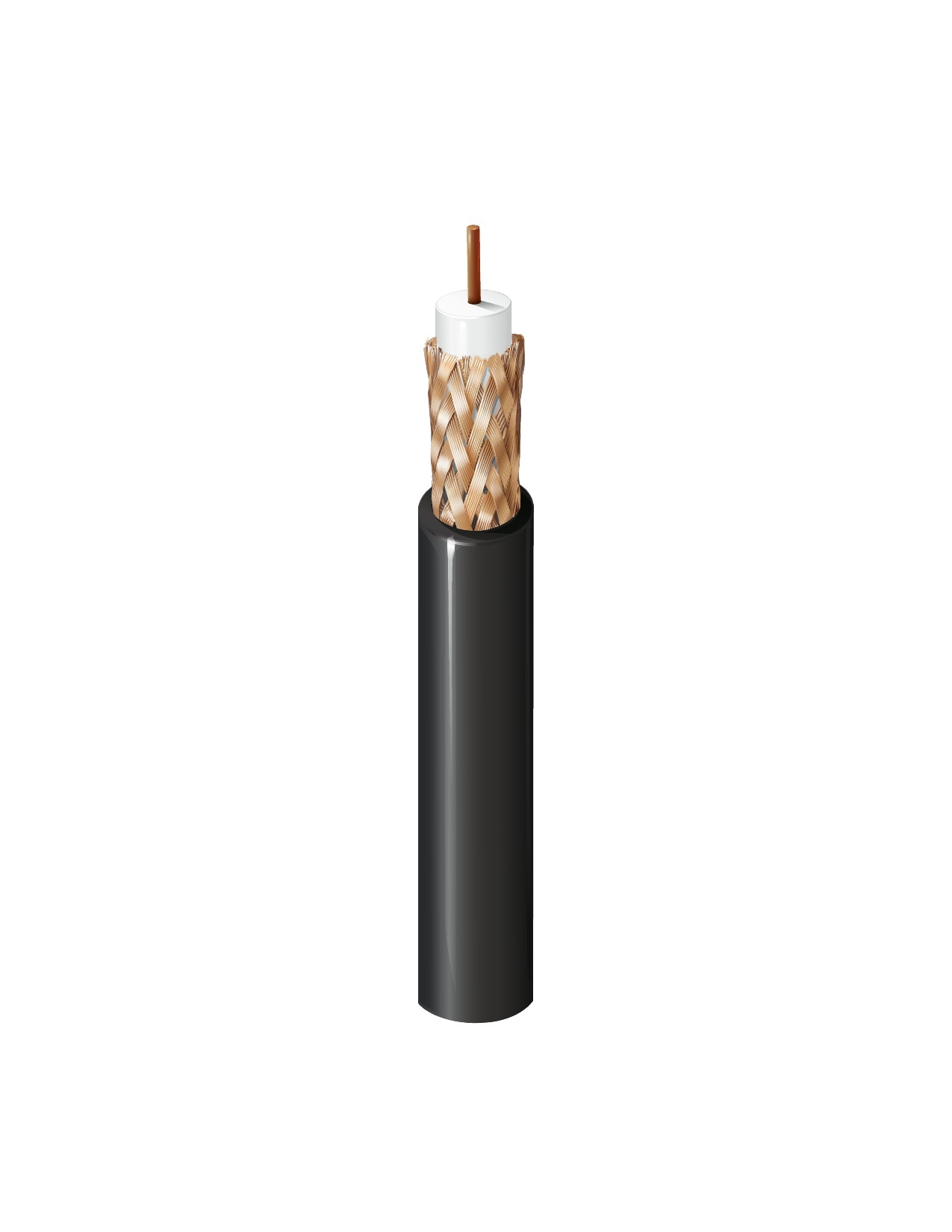

Überwachung CCTV, RG-11 #14 BC, 95 % BC Braid, CM

Überwachungs-CCTV-Kabel, RG11, Nenn-CM, 14 AWG massives blankes Kupfer, Kern aus geschäumtem Polyolefin, 95 % blankes Kupfergeflecht, PVC-Mantel &

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
513945
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Überwachung, CCTV-Kamera

RG-Typ

11

Serie Typ

11

Leiter

Element No. of Elements Size Stranding Nom. Diameter Material
Coax(es) 1 14 AWG Solid 0.0645 in BC - Bare Copper

Isolierung

Element Material Nom. Insulation Diameter
Coax(es) PE - Polyethylene (Foam) 0.280 in (7.11 mm)

Anmerkungen zur Isolierungstabelle

Gas-injiziert

Äußere Abschirmung

Outer Shield Type Material Coverage
Braid Bare Copper (BC) 95%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.405 in (10.3 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.17 dB/100ft
10 MHz 0.35 dB/100ft
50 MHz 0.9 dB/100ft
100 MHz 1.3 dB/100ft
200 MHz 1.9 dB/100ft
400 MHz 2.9 dB/100ft
700 MHz 4.1 dB/100ft
900 MHz 4.8 dB/100ft
1000 MHz 5.2 dB/100ft

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
2.62 Ohm/1000ft 1.2 Ohm/1000ft (3.9 Ohm/km) 16.1 pF/ft (52.8 pF/m) 75 Ohm 84%

Speisung

UL Voltage Rating
600 V

Temperatur

UL Temperature Operating
75°C -30°C To +75°C

Biegeradius

Stationary Min. Installation Min.
4.05 in (103 mm) 4.05 in (103 mm)

Maximale Zugspannung

144 lbs (65.3 kg)

Gewicht Kabelgebinde

86 lbs/1000ft (130 kg/km)

Umweltverträglichkeit

Innenbereich, Beständigkeit gegen Sonneneinstrahlung – nur schwarz

Entflammbarkeit/Brandverhalten

FT1, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 800, CL2, CM

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

613948

Aktualisierung und Überarbeitung

Revisionsnummer: 0.510 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.510 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC/EAN Fußnote
513945.00305 Schwarz Rolle 305 m 8719605007858
513945.00500 Schwarz Rolle 500 m 8719605007865
513945. K0500 Schwarz Rolle 500 m 8719605007872
513945 0101000 Schwarz Rolle 1.000 ft 612825157137 C
